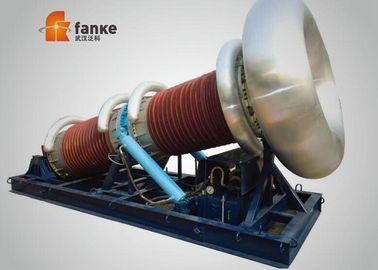

가변 인덕턴스 AC 공진 시험 시스템 HV GIS 또는 CVT 용 유압 유형

IV. 빠른 서와   재활용 그림

1. 50Hz 이하의 CVT에 대한 현장 교정에 필요한 전원 주파수 고전압 출력을 충족 할 수있는 두 개의 원자로 용 다중 탭 설계.
2. GIS, 차단기 등의 전기 장비에 대한 AC 전압 내전 시험을 완료하기 위해 가변 주파수 전원으로 일치시킵니다.
상호 인덕터, 절연체 범위 110KV --- 500KV.

• 전기 유압 장비를 통해 HV 발생 부품 (테스트 원자로 및 여자 트랜스포머)을 신속하게 재활용하거나 서서 리프팅 머신을 사용할 필요가 없으며 노동 강도를 줄이고 테스트 효율을 향상시킬 수 있습니다. 쉽게 테스트 장비의 운송 높이를 피하십시오;
• 테스트 필드의 레이아웃 공간을 절약하기 위해 PD 프리 고전압 테스트 리액터 및 여기 트랜스포머를위한 내부 설계를 통합했습니다.
• HV 발생 부의 껍질 단열재 용 실리콘 우산 스커트 채택, 높이 감소 및 부피 및 무게 최적화
• 부품의;
• 차량 탑재 운송을 쉽게 구현하는 데 사용되는 특수 컨테이너 토대, 큰 추력과 민첩성 및 흔들림없는 부드럽게 움직이는 전기 유압 장비를 채택합니다.
• 시스템에 특정 테스트 차량을 함께 제공 할 수 있습니다 (선택 사항).

VI. 일반 기술 데이터 :

정격 콘덴서 : 400KVA ~ 1000KVA
정격 전압 : 400KV ~ 800KV
정격 전류 : 1A ~ 2A
작동 전원 : 공급 단상 380V, 50Hz / 60Hz
시스템 품질 계수 값 : Q ≥ 50
듀티 사이클 및 온도 상승 : 정격 동작 15 회 후, 권선 온도 상승 ≤ 65K
소음 : ≤ 65dB
고도 : ≤ 3000m
환경 온도 : -25 ℃ ~ 45 ℃, 상대 습도 ≤ 90 %, 비 응축
크기 : 위 그림 참조

VI. 액세서리

• 스토리지 액세서리 액세서리 박스
• 전원 입력 케이블
• 전원 출력 케이블
• 여자 변압기와 전압 조정기 사이의 연결 케이블
• 여자 변압기와 제어 콘솔 간의 연결 케이블
• 시스템 접지 케이블
• 반응기의 HV 출력 선
• HV 측정 케이블 (전압 분배기의 신호 출력 케이블)
• HV 출력 케이블 (원자로 분리, 분배기와 시험 대상물)
• 유압식 플랫폼
• 시험용 원자로 및 분배기 용 코로나 링
• 최종 시험 성적서, 품질 인증서, 사용 설명서 및 포장 목록이 제공됩니다.
