400KVA 회로 차단기 테스트 세트 PD 무료 전력 주파수 전압 내성 시스템
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 원리를 시험하십시오: | 힘 빈도 시험 변압기 회로 | 응용 프로그램: | 콜럼븀을 위한 AC hipot 시험 그리고 PD 측정 |
|---|---|---|---|
| Max.Capacity: | 400KVA | 맥스. 전압: | 400kV |
| 용법: | 공장 질 검사 기계 | 분대:: | 조정탁, 전압 조정기, 실린더 형식 시험 변압기, 보호 저항 및 전압 분배 법칙 |
| 주파수를 시험하십시오: | 50Hz 또는 60Hz | 의무 주기: | 60mints 또는 순서에 의해 만들어 |
| 정확도를 시험하십시오: | 1.0% 이하 | 산출 파형: | 순수한 사인 파동 |
| PD 수준: | PD는, 코로나, 5pC 보다는 아니 좀더 해방합니다 | ||
| 하이 라이트: | 회로 차단기 시험 장비,회로 차단기 분석기 |
||
PD Free AC 변압기 테스트 시스템, PD Free HV 차단기 용 전력 주파수 전압 견딤 시스템
I. 제품 설명 및 응용 :
CQSB 시리즈 PD 무료 전력 주파수 시험 변압기 시스템은 주로 전기 제품 및 절연 재료 또는 절연 구조에 대한 전력 주파수 전압에 견디는 데 사용됩니다. 변압기, 상호 유도, 피뢰기 등과 같은 시험 대상물의 PD 자유 전원 주파수 시험 전원 공급에도 사용됩니다. 그것은 전기 기술 제조 부서, 전력 운영 부서, R & D 기관 및 고등 교육 기관에서 널리 사용됩니다. 시스템의 전압 분배기는 2 또는 4 채널 PD 분석기 (선택 사양)를 통해 PD 신호의 커플 링 단자를 통해 테스트 대상을 검출 할 수있는 PD를 실현할 수 있습니다.
모델 CQSB-400KVA / 400KV는 400KV 테스트 전압과 1A 테스트 전류를 출력하기 위해 2 개의 스택 가능한 실린더 형 테스트 변압기가 직렬 연결되어 있습니다. 듀티 사이클은 60mints on, 60mints off,
지금까지이 테스트 세트는 서로 다른 보티 지 테스트 애플리케이션에 따라 여러 가지 일련의 모델을 형성했습니다. 다음 모델에서 유사한 모델은 다른 일반적인 모델을 볼 수 있습니다.
II. 주요 구성 요소 :
- 전원 주파수 지능형 측정 및 제어 시스템 또는 콘솔 유형 제어 캐비닛,
- 전원 공급 장치 스위치 캐비닛,
- 전압 조정기 캐비닛,
- 철 탱크 식 또는 실린더 식 시험 변압기,
- 보상 원자로,
- 전력 주파수 보호 저항,
- 전자 급속 보호 장치
- 커플 링 용량 성 전압 분배기.
예를 들어, 모델 CQSB-400KVA / 400KV
| SN | 구성 요소 이름 | 종류 및 사양 | 수량 | 각 무게 | 각 측정 기준 |

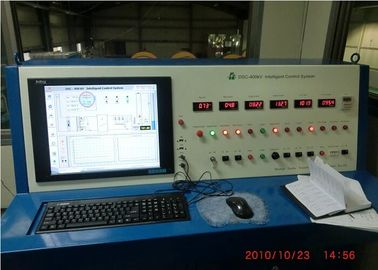

| 1 | 제어 콘솔 | DSC-400KV | 1 조각 | 180kgs | 1200 * 420 * 820mm |
| 2 | 전압 조정기 캐비닛 | DT-400KVA | 1 조각 | 2500kgs | 1100 * 1050 * 1250mm |

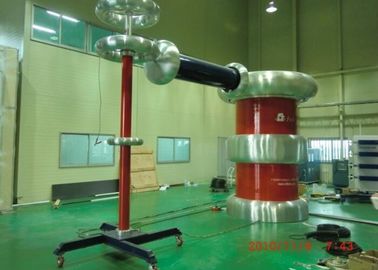

| 3.1 | 최초의 스택 형 실린더 형 시험 변압기 | CQSB-400KVA / 200KV | 1 조각 | 3000kgs | D1200 * H2800mm |
| 3.2 | 제 2 스태킹 실린더 형 시험 변압기 | CQSB-200KVA / 200KV | 1 조각 | 2400kgs | D1200 * H2500mm |
| 4 | 보호 저항 | BHR-1A / 400KV | 1 조각 | 120kgs | D380 * L850mm |
| 5 | 커플 링 캐패시턴스가있는 전압 분배기 | TJF-400KV / 500pF | 1 세트 | 200kgs | D320 * H6000mm |
| 6 | 특수 테스트 액세서리 | ||||
| 참고 : 특별 요구 사항은 주문에 의해 만들어 질 수 있습니다. | |||||
III. 해당 객체
- 변압기, GIS, 상호 인덕터, 스위치, 부싱, 피뢰기, 케이블과 같은 HV 전기 공학 및 장치에 대한 부분 방전 및 AC 전압 내성 시험.
- 절연 재료의 전원 AC 전압 내성
IV. 기술적 인 특징들
- 5pC 이내의 크기를 보장 할 수있는 완전한 설치의 작은 크기 (특별한 경우 제외)
- Expoxy 수지 붓고 유리 섬유 nonvol 코로나 고압 절연 바깥 쪽 배럴 convolved
- 완벽한 장비의 낮은 임피던스, 과전압, 과전류, 아크 보호 및 신뢰성있는 완벽한 기능
- 그레이딩 쉴드, 알루미늄 성형, 매끄러운 표면, 경량, 설치에 편리한 전용 몰드 처리
- 대용량 HV 테스트 장치는 전력 주파수 지능형 측정 및 제어 시스템을 사용하여 훨씬 높은 지능과
- 제어 및 보호 자동화.
- 샘플링 및 광통신을 사용하여 고전압 및 저전압 제어 루프를 철저히 격리합니다.
- 실시간 처리 상태의 자체 검사 및 표시는 테스트 처리에서 사용할 수 있습니다.
- 데이터 및 보고서의 완벽한 관리 기능.
- HV U / T, I / T 테스트 곡선을 기록하고 그릴 수 있음
V. 테스트 연결 그림 (예 : 모델 CQSB-400KVA / 400KV) :
VI. 장점
- 50Hz 또는 60Hz에서의 순수 전력 주파수 테스트에서 출력 전압 왜곡 (THD)은 매우 작습니다.
- 낮은 부분 방전 측정 요구 사항 충족
- 시험 홀 공간 절약을위한 모듈 식 구조
- 낮은 임피던스, 넓은 적용 범위
- 컴퓨터 제어 측정 시스템으로 작동하기 쉽습니다.
- 인사 및 장비의 안전을 보장하는 완벽한 보호 회로
- 서지 및 일시적 보호 민감한 전자 부품
- 전압 (코로나, 습기 및 오염 테스트) 또는 부하가 유도 성 (유도 성 전압 변압기) 일 때 부하가 변화하더라도 안정된 전압을 요구하는 테스트에 특히 적합합니다.
VII. 일반 기술 데이터 :
- 시스템 시험 모드 : 실린더 형 변압기가있는 PD Free AC 내전압 시험 시스템
- 시스템 모델 : CQSB-400KVA / 400KV
- 입력 전원 공급 장치 : 380 ± 10 % (단상), 50Hz / 60Hz
- 정격 출력 용량 : 400kVA
- 정격 출력 전압 : 400KV
- 최대 시험 전압 : 400KV 이상
- 정격 출력 전류 : 1.0A
- Reg. 주파수 범위 : 50 / 60Hz
- 출력 전압 파형 : 순수한 사인파
- 온도 상승 : 정격 전류 60mints 하에서 65K 미만;
- 소음 수준 : 65dB 이하
- 구조 : 원통형으로 설계된 오일이 묻어 있음
VIII. 기타 선택적 구성 요소
- 전원 노이즈 필터
- 트리플 및 다섯 번째 필터
- 보상 원자로
- 과전압 전자식 고속 보호 장치
- SF6 표준 콘덴서
- 부분 방전 검출기
IX. 기타 일반 모델
1. 단일 변압기 유형 :
| 모델 | 정격 용량 (KVA) | LV 입력 전원 (KV) | 정격 출력 전압 (KV) | 실린더 변압기 치수 D × H (mm) | 무게 (kg) |
| CQSB-1.5KVA / 50KV | 1.5 | 0.22 | 50 | φ430 * 580 | 65 |
| CQSB-2.5KVA / 50KV | 2.5 | 0.22 | 50 | φ280 * 500 | 70 |
| CQSB-3KVA / 50KV | 삼 | 0.22 | 50 | φ300 * 510 | 72 |
| CQSB-5KVA / 50KV | 5 | 0.22 | 50 | φ460 * 580 | 110 |
| CQSB-5KVA / 100KV | 5 | 0.22 | 100 | φ640 * 820 | 130 |
| CQSB-10KVA / 100KV | 10 | 0.22 | 100 | φ620 * 850 | 160 |
| CQSB-50KVA / 100KV | 50 | 0.4 | 100 | φ725 * 1100 | 500 |
| CQSB-12KVA / 120KV | 12 | 0.38 | 120 | φ750 * 1230 | 380 |
| CQSB-15KVA / 150KV | 15 명 | 0.38 | 150 | φ820 * 1220 | 500 |
| CQSB-20KVA / 200KV | 20 | 0.38 | 200 | φ1080 * 1700 | 900 |
| CQSB-50KVA / 250KV | 50 | 0.38 | 250 | φ1460 * 1520 | 1250 |
| CQSB-75KVA / 250KV | 75 | 0.38 | 250 | φ1460 * 1780 | 1450 |
| CQSB-75KVA / 500KV | 75 | 0.38 | 500 | φ2000 * 4850 | 6800 |
| CQSB-100KVA / 100KV | 100 | 0.38 | 100 | φ1000 * 1250 | 800 |
| CQSB-100KVA / 150KV | 100 | 0.38 | 150 | φ1410 * 1620 | 1700 년 |
| CQSB-100KVA / 250KV | 100 | 0.6 | 250 | φ1100 * 1450 | 1550 |
| CQSB-125KVA / 250KV | 125 | 0.38 | 250 | φ1540 * 2060 | 3460 |
| CQSB-150KVA / 150KV | 150 | 0.6 | 150 | φ1420 * 1620 | 2200 |
| CQSB-2000KVA / 500KV | 2000 년 | 삼 | 500 | φ3000 * 4800 | 50000 |
2. 스택 형 실린더 변압기 유형 :
| 모델 | 정격 용량 (KVA) | LV 입력 전원 (KV) | 정격 출력 전압 (KV) | 실린더 변압기 치수 D × H (mm) | 무게 (kg) |
| CQSB-10KVA / 2 * 50KV | 10 | 0.2 | 100 | φ410 * 980 | 200 |
| CQSB-25KVA / 2 * 125KV | 25 명 | 0.38 | 250 | φ1250 * 2200 | 890 |
| CQSB-100KVA / 2 * 200KV | 100 | 0.38 | 400 | φ1580 * 3650 | 2500 |
| CQSB-150KVA / 2 * 150KV | 150 | 0.38 | 300 | φ1600 * 3200 | 3980 |
| CQSB-300KVA / 2 * 150KV | 300 | 0.38 | 300 | φ1600 * 3800 | 4280 |
| CQSB-250KVA / 2 * 250KV | 250 | 0.38 | 500 | φ2220 * 6100 | 11200 |
| CQSB-500KVA / 2 * 250KV | 500 | 0.6 | 500 | φ2030 * 4600 | 18500 |
| CQSB-600KVA / 2 * 300KV | 600 | 삼 | 600 | φ3200 * 8000 | 19000 년 |
| CQSB-1200KVA / 2 * 300KV | 1200 년 | 0.6 | 600 | φ3000 * 6200 | 28900 |
| CQSB-1250KVA / 2 * 125KV | 1250 | 삼 | 250 | φ4500 * 3200 | 14500 |
| CQSB-300KVA / 2 * 300KV | 300 | 삼 | 600 | φ2610 * 5600 | 10000 |
