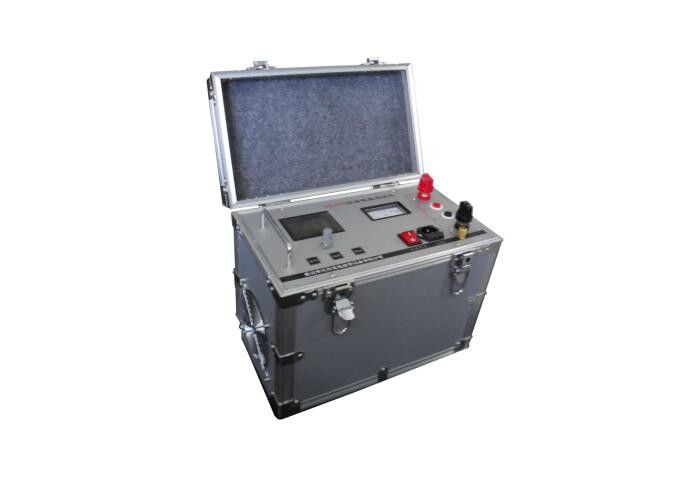

회로 차단기 접촉 저항 테스터, 스위치 루프 저항 테스터, 200A 테스트 전류

I. 제품 설명 및 테스터를 사용해야하는 이유

차단기의 도체 회로 (이하, 스위치 라 약칭 함)의 도통 성능은 스위치의 안전한 작동에 중요한 역할을한다. 전도성 회로의 저항으로 전도성 성능을 반영 할 수 있습니다. 따라서 IEC 표준 및 제조자에 의해 측정 회로의 저항이 측정되어야하고 명확한 지표가 다른 유형의 스위치의 회로 저항에 대해 지정되어야합니다. 이중 암 전기 다리는 일반적으로 과거에 적용됩니다. 전기 교량의 전압과 전류는 매우 작기 때문에 스위치의 가동 접점과 정 접촉 사이에 불순물이 있거나 표면 산화 등이있을 때 시험 데이터의 분포가 크다. 그리고 전기 교량의 간섭 방지 성능이 나쁘다. 같은 시간. 그리고 GB50150-91과 DL / T 596-1996에 "직류 압력 방식을 적용"과 "전류가 100A 이상"으로 규정되어있다. 이 계측기는 접촉 저항, 다양한 전기 장치 및 스위치의 회로 저항 및 케이블 및 와이어의 접촉 저항, 사양 요구 사항에 맞게 Fanke 회사에서 제조 한 용접 이음새를 측정하는 데 광범위하게 사용됩니다. KDC-200A 접촉 저항 시험기는 위의 측정 목적으로 사용됩니다.

II. 풍모

• 현재의 테스트는 훌륭합니다. 이는 접촉 저항 테스트와 관련된 국가 표준 요구 사항과 완전히 일치합니다.
• 출력 전압이 높고 측정 범위가 넓어 100mΩ에 도달 할 수 있습니다.
• 테스트 전류는 고정밀 200A 스위칭 유형 정전류 전원 공급 장치에서 나오며 인공 조정을 수행 할 필요가 없으며 테스트가 빠르고 정확합니다.
• 4 단자 배선 방법을 적용하여 시험 전선 저항이 시험 결과에 미치는 영향을 효과적으로 배제
• 테스트 속도는 빠르며, 데이터는 약 3 초 내에 표시됩니다.
• 그것은 장기간 동안 지속적으로 일할 수 있고, 과열 보호 회로가 갖춰지고, 계기는 믿을 수 있고 안정되어있다.
• 조작이 간단하고 무게가 가볍기 때문에 현장 작업에 적용 할 수 있습니다.

III. 기술 파라미터

1. 테스트 전류 : 50A, 100A 및 200A (100A 유형, 200A 시프트 없음)

2. 측정 범위 : 50A 시프트 0 ~ 100 mΩ

100A 시프트 0 ~ 50 mΩ

200A 시프트 0 ~ 20 mΩ

3. 최소 분해능 : 0.01μΩ

4. 정확도 : 0.5 % ± 0.2μΩ

5. 출력 전압 : DC 10V

6. 작동 방식 : 연속 100A 및 50A, 1 분간 200A

7. 전원 공급 장치 : AC220V ± 10 % 50Hz

8. 소비 전력 : ≤2000W

9. 사용 온도 : -20 ℃ ~ 40 ℃

10. 상대 습도 : ≤80 %, 결로 현상 없음

11. 무게 : 8.5kg

12. 볼륨 : 360mm × 235mm × 270mm

IV. 도구의 완전성
