제품 소개AC 울리는 시험 체계

10KV와 35KV는 시험기, 고전압 Ac 시험 장비에 케이블을 답니다

10KV와 35KV는 시험기, 고전압 Ac 시험 장비에 케이블을 답니다

10KV And 35KV Cable Testing Machine , High Voltage Ac Testing Equipment
10KV And 35KV Cable Testing Machine , High Voltage Ac Testing Equipment

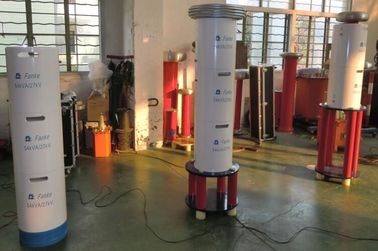

큰 이미지 :  10KV와 35KV는 시험기, 고전압 Ac 시험 장비에 케이블을 답니다 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Fanke High-voltage
인증: ISO9001
모델 번호: CHX-405KVA/27KV, 54KV
결제 및 배송 조건:
최소 주문 수량: 1 단위
가격: Negotiable
포장 세부 사항: 훈증을 가진 수출 표준 나무로 되는 케이스는 해방합니다
배달 시간: 25-30 일 일
지불 조건: T는 / T
공급 능력: 10units/1months
상세 제품 설명
원리를 시험하십시오: 변하기 쉬운 빈도 울리는 회로 품목을 시험하십시오: 22KV, 52KV의 밑에 AC 반항 전압 시험
Max.Capacity: 405KVA 맥스. 전압: 27KV, 54KV
설계 특징: 현지 임명 및 시험을 위해 휴대용 유형, 더 가벼운 일체 성형 무게, 특별한 분대:: V/F 전원, 흥분 변압기, 더 가벼운 모듈 시험 반응기 및 전압 분배 법칙
주파수를 시험하십시오: 30-300HZ 의무 주기: 60의 박하
정확도를 시험하십시오: 1.5% 이하 산출 파형: 좋은 사인 파동
케이블의 길이를 시험하십시오: 10KV 케이블의 7km, 35KV 종류의 3km 테스트 표준: IEC 60060-1:2010; GI, XLPE 케이블을 위한 IEC 60840:2011를 위한 IEC 62271-203:2011;
하이 라이트:

울리는 시험 세트

,

전기 장비의 고전압 테스트

휴대용 변하기 쉬운 빈도 10KV와 35KV 케이블 시험을 위한 울리는 반항 전압 시험 세트,



I. Product Usage:


이 시험 고정되는 모형 CHX-405KVA/27KV, 54KV는 10KV와 35KV 종류 XLPE 케이블 변하기 쉬운 빈도 울리는 회로 기술을 가진 현지 AC 반항 전압 시험을 위해 디자인됩니다; 가장 높은 시험 전압은 22KV 또는 52KV 보다는 아무 더 많은 것도 없습니다; 시험 빈도: 30-300Hz; 의무 주기는 60mints 보다는 아무 더 많은 것도 없습니다. 그것은 고객이 3km 내의 XLPE 케이블 35KV와 7km 내의 10KV 종류를 위한 AC 반항 전압 시험에 예방 시험 또는 이양 수행할 것을 도울 수 있습니다.

세트의 시험 범위는 이어 따르기 것과 같이:

1. 35kV/300mm2 케이블의 3km, 시험된 용량 ≤0.5835uF의 시험 빈도 30-300Hz의 시험 전압 52kV, 시험 시간 60min.

2, 10kV/300mm2 케이블의 7개km, 시험된 용량 ≤ 2.62uF의 시험 빈도 30-300Hz의 시험 전압 22kV, 시험 시간 5min.





II. 일반적인 기술적인 자료



  1. 정격 수용량: 405kVA;
  2. 입력 파워: 삼상 380V 전압, 빈도는 50Hz입니다;
  3. 정격 전압: 27kV; 54kV;
  4. 정격 현재: 15A; 7.5A;
  5. 작동 빈도: 30-300Hz;
  6. 장치 산출 파형: 사인 파동
  7. 파형 찡그림 비율: 산출 전압 파형 찡그림 비율 ≤ 1%;
  8. 노동 시간: 정격 부하의 밑에 허용되는 지속적인 60min; 과압 1.1배 1 분;
  9. 온도 상승: 정격 부하의 밑에 60 분 동안 연속 조작 후에 온도 상승 ≤65K;
  10. 질 요인: 장치 자체 Q≥30 (f=45Hz);
  11. 보호 기능: 시험된 제품을 위한에 현재의, 과전압 및 시험 제품 섬락 보호 (세부사항을 위해 변하기 쉬운 빈도 전력 공급 단면도를 보십시오);
  12. 측정 정확도: 체계 유효값 1.5;


III. 주요 콤포넌트:



SN 성분의 이름 유형과 명세 Qty. 각 무게 각 차원
1 변하기 쉬운 빈도 힘 FKVF-30kW/380V 1piece 35kgs 480*480*520mm
2 흥분 변압기 CQSB (J) - 25kVA/1.5KV, 3KV 1piece 80kgs 550*550*580mm
3 HV 울리는 시험 반응기 CHX (kf) - 67.5kVA/27kV/50H 10pieces 65kgs D480*H520mm
4 전기 용량 분배자 TRF-60kV/3000pF 1set 10kgs D150*H650mm
5 특별한 시험 부속품   1set














IV. 시험 원리:
10KV와 35KV는 시험기, 고전압 Ac 시험 장비에 케이블을 답니다 0

VF: 변하기 쉬운 빈도 전원 T: 흥분 변압기
L: 반응기 Cx를 시험하십시오: 시험 장비 MOA1: 피뢰기
C1, C2: 전압 분배 법칙 (C1는 고전압 팔, C2입니다 낮은 전압 팔입니다)


V. Main Measuring와 제어 소프트웨어 패널:
10KV와 35KV는 시험기, 고전압 Ac 시험 장비에 케이블을 답니다 1
 주: 이것은 모수 조정을 위한 시작 시험의 앞에 소프트웨어 패널입니다





VI.Accessories

  • 저장 accessoires를 위한 부속 상자
  • 전원의 입력 케이블
  • 전원의 산출 케이블
  • 호쾌한 변압기의 산출 케이블
  • 체계 지상에 놓는 케이블
  • 반응기의 평행한 케이블
  • HV 측정 케이블 (전압 분배 법칙의 신호 산출 케이블)
  • HV 산출 케이블 (반응기 시험 목표에, 분배자 분할할 것이다)
  • 최종 시험 보고, 질 증명서, 사용자 설명서 및 패킹 리스트는 제안됩니다.


VII. 다른 선택적인 모형



1. GI 현지 시험을 위해

모형 정격 전압 정격 출력 현재 정격 출력 수용량

신청

(45Hz 시작에서)

CHX-135KVA/135KV 27KV*5 1A 135KVA 72.5KV 이하 GI를 위해
CHX-270KVA/135KV 27KV*5 1A 135KVA 72.5KV 이하 GI를 위해
CHX-216KVA/216KV 27KV*8 1A 216KVA 123KV 이하 GI를 위해
CHX-270KVA/270KV 27KV*10 1A 270KVA 145KV 이하 GI를 위해
CHX-275KVA/275KV 275KV 2A 275KVA 170KV 이하 GI를 위해
특별한 순서에 의해 요청될 수 있습니다





2. 45KV XLPE 케이블 현지 시험을 위해

모형 정격 전압 정격 출력 현재 정격 출력 수용량 최대 신청
CHX-108/54 54KV 2A 108KVA 45kV cable≤1km
CHX-216/54 54KV 4A 216KVA 45kV cable≤2km
CHX-324/54 54KV 6A 324KVA 45kV cable≤3km
CHX-432/54 54KV 8A 432KVA 45kV cable≤4km
CHX-540/54 54KV 10A 540KVA 45kV cable≤5km
CHX-1080/54 54KV 20A 1080KVA 45kV cable≤10km
특별한 순서에 의해 요청될 수 있습니다



3. 66KV XLPE 케이블 현지 시험을 위해

모형 정격 전압 정격 출력 현재 정격 출력 수용량 최대 신청
CHX-160/80 80KV 2A 160KVA 66kV cable≤0.5km
CHX-320/80 80KV 4A 320KVA 66kV cable≤1km
CHX-640/80 80KV 8A 640KVA 66kV cable≤2km
CHX-960/80 80KV 12A 960KVA 66kV cable≤3km
CHX-1280/80 80KV 16A 1280KVA 66kV cable≤4km
CHX-1600/80 80KV 20A 1600KVA 66kV cable≤5km
CHX-3200/80 80KV 40A 3200KVA 66kV cable≤10km
CHX-9600/80 80KV 120A 9600KVA 66kV cable≤20km
특별한 순서에 의해 요청될 수 있습니다







VIII. XLPE 케이블을 위한 IEC 60840:2011에서 현지 절연 시험 표준표

10KV와 35KV는 시험기, 고전압 Ac 시험 장비에 케이블을 답니다 2
