60 분간의 듀티 사이클을 가진 132KV GIS 테스트 용 휴대용 AC 공진 테스트 시스템
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 원리를 시험하십시오: | 변하기 쉬운 빈도 울리는 회로 | 용법: | 275KV의 밑에 AC 반항 전압 시험 |
|---|---|---|---|
| Max.Capacity: | 275kva | 맥스. 전압: | 275kV |
| 설계 특징: | 현지 임명 및 시험을 위해 휴대용 유형, 더 가벼운 일체 성형 무게, 특별한 | 분대:: | V/F 전원, 흥분 변압기, 더 가벼운 모듈 시험 반응기 및 전압 분배 법칙 |
| 주파수를 시험하십시오: | 30-300HZ | 의무 주기: | 60의 박하 |
| 정확도를 시험하십시오: | 1.5% 이하 | 산출 파형: | 좋은 사인 파동 |
| 스페셜을 위한: | 132 KV GI를 위한 현지 시험 및 중간 전압은 케이블을 답니다 | 방법을 사용하는 반응기: | 시리즈 또는 와 동시에 연결에서 |
| 테스트 표준: | IEC 60060-1:2010; GI, XLPE 케이블을 위한 IEC 60840:2011를 위한 IEC 62271-203:2011; | ||
| 하이 라이트: | 고전압 공진 시험 시스템,전기 장비의 고전압 시험 |
||
휴대용 가변 주파수 공진 내전압 테스트 세트, 132KV GIS 테스트 용
I. 신청 :

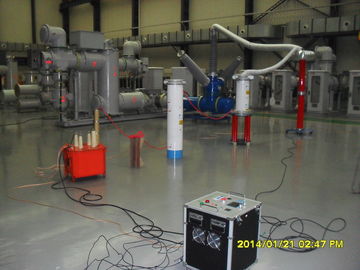

이 테스트 세트 모델 CHX-275KVA / 275KV는 가변 주파수 공진 회로 기술을 사용하여 132KV 이하 GIS 현장 AC 내전압 테스트 용으로 설계되었습니다. 가장 높은 시험 전압은 275KV를 넘지 않는다; 시험 주파수 : 30-300Hz; 듀티 사이클은 60mints 이상이다.
모듈 형 테스트 리액터가 병렬로 사용되는 경우, 테스트 세트 모델 CHX-275KVA / 275KV 는 다음과 같은 AC hipot 테스트를 수행 할 수 있습니다.
- 중간 전압 XLPE 케이블의 경우 55KV 및 5A 이상, 45KV 및 그 이하 등급의 경우 scuh.
- 중간 전압 XLPE 케이블의 경우 110KV 이상 2A 이하, 66KV 이하의 경우 scuh.
- 중간 전압 GIS의 경우 275KV 이상이고 1A 인 경우 132KV ~ 170KV 및 그 이하의 클래스로 간주됩니다.
- 45 ~ 55Hz 범위 내에서 전력 모터 또는 발전기에 대해 55KV 및 5A 이상

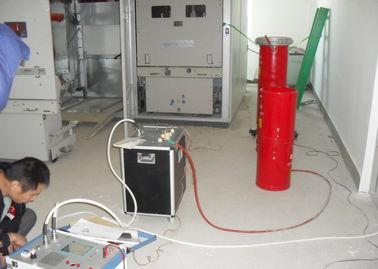

- 중간 전압 개폐 장치 및 전원 변압기, scuh 132KV 및 클래스 아래.
지금까지,이 휴대용 설계된 테스트 세트는 직렬 또는 병렬 연결의 테스트 리액터 및 각 세트의 구성 수를 통해 다양한 매체 보타 지 테스트 애플리케이션에 따라 다양한 직렬화 모델을 형성 할 수 있습니다. 유사 모델은 다음과 같은 다른 일반 모델을 볼 수 있습니다 절.
2. 주요 구성 요소 :
| SN | 구성 요소 이름 | 종류 및 사양 | 수량 | 각 무게 | 각 측정 기준 |
| 1 | 가변 주파수 전력 | FKVF-20kW / 380V | 1 조각 | 20kgs | 440 * 360 * 360mm |
| 2 | 여자 변압기 | CQSB (J) -15kVA / 15KV, 3KV | 1 조각 | 50kgs | 520 * 350 * 550mm |

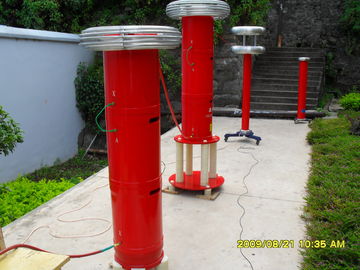

| 삼 | HV 공진 시험 반응기 | CHX (kf) -55kVA / 55kV | 5 조각 | 60kgs | D480 * H520mm |
| 4 | 용량 성 분배기 | TRF-300kV / 1000pF | 1 세트 | 35kgs | D170 * H1850mm |
| 5 | 특수 테스트 액세서리 | 1 세트 |
주 : 1. 부하 용량은 45 ~ 65Hz에서 전원 모터, 발전기 및 전원 변압기를 시험 할 때 선택 사양입니다.
2. 시험 된 원자로는 다른 시험 한 목표 범위 또는 고객 requried에 따라 각 조각을위한 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV이기 위하여 생성 될 수있다.
III. 테스트 priciple :
VF : 가변 주파수 전원 T : 여자 변압기
L : 시험용 원자로 Cx : 시험 장비 MOA1 : 피뢰침
C1, C2 : 전압 분배기 (C1은 고전압 암, C2는 저전압 암)
V.Test 배선 도식 다이어그램 (예 :) :
V. 일반 기술 데이터 :
- 시스템 시험 모드 : 가변 주파수의 직렬 공진
- 시스템 모델 : FKTF-275KVA / 275KV
- 입력 전원 공급 장치 : 380 ± 10 % (3 상), 50Hz / 60Hz
- 정격 인덕턴스 파라미터 : 55KVA / 55KV / 1A / 200H / each
- HV 시험 원자로 수 : 5 개
- 정격 출력 용량 : 275kVA
- 정격 출력 전압 : 275KV
- 최대 시험 전압 : 275KV 이상
- 정격 출력 전류 : 1A / 싱글 피스 또는 직렬 출력, 5A 병렬
- Reg. 주파수 범위 : 30Hz-300Hz
- 출력 공진 전압 파형 : 사인파
- 출력 파형의 THD : ≤1 %
- 단열 수준 : 1.1 배 미만 및 1 분 유지, 정상
- 듀티 사이클 : 정격 전류 작동 조건에서 60 분.
- 시험 자체의 품질 인자 : Q≥30 (F = 30HZ에서);
- 온도 상승 : 정격 전류 60mints 하에서 65K 미만;
- 소음 수준 : 70B 이하
- 원자로 구조 : 건식, 에폭시 튜브 실린더 유형;
VI. 주요 측정 및 제어 소프트웨어 패널 :
참고 : 이것은 매개 변수 설정을 시작하기 전에 소프트웨어 패널입니다
VII. 배달 나무 상자 포장 목록
| 케이스 번호 | 포장 된 상품명 | 모델 및 사양 | 목조 제품의 수량 | 나무 상자 치수 (cm) | 케이스 총중량 | 케이스 번호 | 말 |
| 6-1 | VF 전원 | FKVF-20kW | 1 조각 | 55 * 47 * 60 | 45kgs | 1 | |
| 6-2 | 여자 변압기 | CQSB (J) -15kVA | 1 조각 | 67 * 51 * 87 | 110kgs | 1 | |
| 6-3 | HV 원자로 | CHX (kf) -55kVA / 55kV | 5 조각 | 141 * 98 * 82 | 619kgs | 1 | 1 케이스 포장 |
| 액세서리 상자 | 테스트 케이블 및 매뉴얼 포함 | 1 세트 | |||||
| 6-4 | 전압 분배기 | TRF-300kV-1000pF | 1 조각 | 178 * 57 * 51 | 80kgs | 1 | |
| 6-5 | 분배기, 반응기 용 코로나 링 | 1 세트 | 90 * 90 * 94 | 56kgs | 1 | 1 케이스 포장 | |
| 디바이더 용지지베이스 | 1 조각 | ||||||
| 6-6 | 원자로 용 단열 지지대 | 28KV, 165KV 각 | 2 조각 | 63 * 63 * 123 | 52kgs | 1 | |
| 합계 | 962kgs | 나무 상자 6 개 |
VIII. 액세서리
- 스토리지 액세서리 액세서리 박스
- 전원 입력 케이블
- 전원 출력 케이블
- 변압기의 출력 케이블
- 시스템 접지 케이블
- 반응기의 병렬 케이블
- HV 측정 케이블 (전압 분배기의 신호 출력 케이블)
- HV 출력 케이블 (원자로 분리, 분배기와 시험 대상물)
- 절연지지베이스
- 275KV 테스트를위한 코로나 링
- 최종 시험 성적서, 품질 인증서, 사용 설명서 및 포장 목록이 제공됩니다.
IX. 기타 옵션 모델
1. GIS 현장 테스트
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 신청 (45Hz 출발부터) |
| CHX-135KVA / 135KV | 27KV * 5 | 1A | 135KVA | 72.5KV 이하 GIS |
| CHX-270KVA / 135KV | 27KV * 5 | 1A | 135KVA | 72.5KV 이하 GIS |
| CHX-216KVA / 216KV | 27KV * 8 | 1A | 216KVA | 123KV 이하 GIS |
| CHX-270KVA / 270KV | 27KV * 10 | 1A | 270KVA | 145KV 이하 GIS |
| CHX-275KVA / 275KV | 275KV | 2A | 275KVA | 170KV 이하 GIS의 경우 |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||

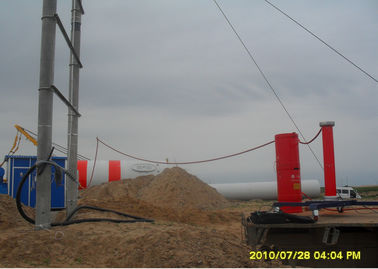

2. 45KV XLPE 케이블 현장 테스트
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 최대 응용 프로그램 |
| CHX-108 / 54 | 54KV | 2A | 108KVA | 45kV 케이블 ≤1km |
| CHX-216 / 54 | 54KV | 4A | 216KVA | 45kV 케이블 ≤2km |
| CHX-324 / 54 | 54KV | 6A | 324KVA | 45kV 케이블 ≤3km |
| CHX-432 / 54 | 54KV | 8A | 432KVA | 45kV 케이블 ≤4km |
| CHX-540 / 54 | 54KV | 10A | 540KVA | 45kV 케이블 ≤5km |
| CHX-1080 / 54 | 54KV | 20A | 1080KVA | 45kV 케이블 ≤10km |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
3. 66KV XLPE 케이블 현장 시험
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 최대 응용 프로그램 |
| CHX-160 / 80 | 80KV | 2A | 160KVA | 66kV 케이블 ≤0.5km |
| CHX-320 / 80 | 80KV | 4A | 320KVA | 66kV 케이블 ≤1km |
| CHX-640 / 80 | 80KV | 8A | 640KVA | 66kV 케이블 ≤2km |
| CHX-960 / 80 | 80KV | 12A | 960KVA | 66kV 케이블 ≤3km |
| CHX-1280 / 80 | 80KV | 16A | 1280KVA | 66kV 케이블 ≤4km |
| CHX-1600 / 80 | 80KV | 20A | 1600KVA | 66kV 케이블 ≤5km |
| CHX-3200 / 80 | 80KV | 40A | 3200KVA | 66kV 케이블 ≤10km |
| CHX-9600 / 80 | 80KV | 120A | 9600KVA | 66kV 케이블 ≤20km |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
X. IEC62271-203 : 2011에서 온 현장 절연 테스트 표준 표 (GIS 참조)
XI. XLPE 케이블 용 IEC 60840 : 2011의 현장 절연 테스트 표준 표
