380V AC 공진 시험 시스템 전력 주파수 공진 지능형 제어 장치
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 용법: | 힘 빈도 AC 울리는 반항 전압을 위한 측정과 통제 단위는 회로를 시험합니다. | 이점: | 제일 보호 및 제일 감시 기능 |
|---|---|---|---|
| 가동 방법: | 두 배 통제 방법, PLC 컴퓨터 통제 또는 수동 단추 통제 | Speical를 위한: | 효율성을 증가하기 위하여 오래된 전통적인 장치를 대체하십시오 |
| Max.Control 전압: | 순서에 의해 하는 한계 없음 | Max.Control 현재: | 순서에 의해 하는 한계 없음 |
| 정확도를 시험하십시오: | 1.5% 이하 | 전원 공급 장치: | 380V, 50/60Hz의 단일 위상 |
| 하이 라이트: | 고전압 공진 시험 시스템,공진 시험 세트 |
||
전력 주파수 AC 공진 내전압 테스트 세트, 전력 주파수 공진 지능형 제어 장치
I. 제품 설명 :
CHXT (L) 시리즈 전력 주파수 공진 지능형 제어 시스템, 수동 제어 시스템을 기반으로, PLC 제어와 IPC에 의해 수행, 지능형 제어 시스템 중 하나에서 작동, 제어, 모니터링 및 보호를 설정합니다.
전력 주파수 시리즈 공진 시스템과 결합 된이 시스템은 다양한 발전 장치, 조립 콘덴서, 전원 케이블 및 GIS, CT, 절연체, 절연 도구, 부스 바에 대한 완전 자동 AC 전압 내전 테스트를 수행 할 수 있습니다. 전력 장비 제조업체
II. 적용 및 사용법
- 전원 주파수 AC 공진 내전압 시험 회로 용 측정 및 제어 장치.
- 고압 테스트의 효율성을 높이고 공진 내전압 테스트 중에 모니터링 및 보호 기능을 향상 시키려면 기존의 기존 콘솔을 교체하십시오.
III. 장치의 주요 구성 요소 :

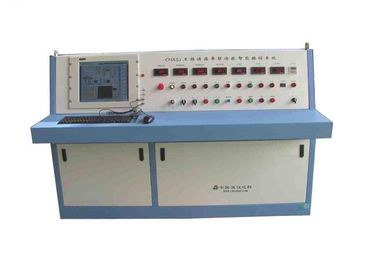

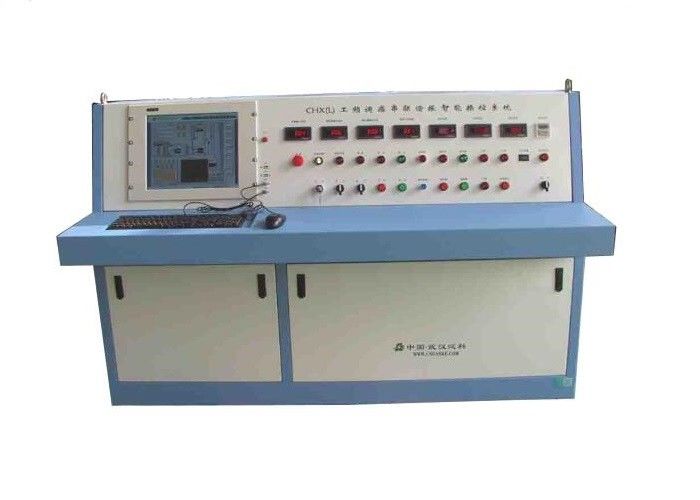

- 지능형 공명 제어 콘솔

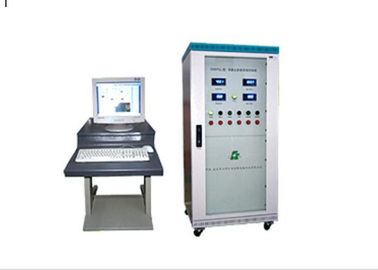

- 전압 조정기 캐비닛
- PLC 컴퓨터 (내장형 설계 또는 외부 배치 설계, 선택 사양)
- 연결 케이블 그룹
- 외부 알람 표시 등
IV. 주요 기능 :
1. 완벽한 조작 기능 :
- 프로그래밍 가능한 자동 테스트 기능
- 자동 공진점 검색
- 스텝 업 중 공진점 추적 기능
- HV 제한 기능
- 전압 내 트래킹 기능
- 자동 테스트 중 언제든지 수동 개입
- 2 ~ 5Kv / s의 속도 범위로 승압 속도의 가변 제어
2. 날짜 측정 및 표시 기능
표시 항목 :
① 전원 전압, 전류;
② 출력 전압, 전압 조정 전류;
③ HV 측의 전압;
④ 철심의 클리어런스;
⑤ Q 값;
⑥ COSo 값 고조파도;
⑦u → t 커브.
3. 실제 상태 및 표시 기능에 대한자가 점검
- 자체 조작을 표시하면 사용자가 모니터 할 수 있습니다. 테스트 중에는 PLC에 의해 실행 상황이 자동으로 모니터링되고 오류가 발생하면 처리를 위해 중지됩니다.
4. 보호 기능
- 파이버 - 광 통신 절연
- 플래시 오버 보호
- 과전압 보호
- HV 샘플링 손실 보호
- HV 제한 보호
- 비상 브레이크 보호 장치
5. 데이터 관리 기능
- 시스템의 데이터베이스는 다양한 내역 테스트 데이터를 보유 할 수 있습니다. 유연하고 간단한 검색으로 사용자는 히스토리 데이터에 대한 테스트 오브젝트의 상태를 판단하고 테스트 오브젝트 파일을 작성할 수 있습니다.
V. 일반 기술 데이터 :
- 공진 회로 모드 : 가변 인덕턴스를 갖는 직렬 공진
- 시스템 모델 : 주문 제작
- 입력 전원 공급 장치 : 380 ± 10 % (단상), 50Hz / 60Hz
- 정격 출력 용량 : 주문 제작
- 정격 출력 전압 : 주문 제작
- 정격 출력 전류 : 주문 제작
- Reg. 주파수 범위 : 50 / 60Hz
- 출력 공진 전압 파형 : 순수 사인파
- 출력 파형의 THD : ≤1 %
- 단열 수준 : 1.1 배 미만 및 1 분 유지, 정상
- 듀티 사이클 : 정격 전류 작동 조건에서 180mints.
- 소음 수준 : 65dB 이하
- 원자로 구조 : 철 탱크 식으로 잠긴 오일, 조절 가능한 인덕턴스
VI. 기능 설명
- 리액터의 철심 갭에 대한 원격 제어 및 표시 기능 : 갭 센서는 리액터에 설치되어 콘솔의 철심 갭을 직접 판독하여 작동을 안내합니다. 갭 리미팅 스위치 및 표시기도 설치됩니다.
- 내구 시간이 다가 오면 자동 스텝 다운 기능 : 내구성 타이밍은 디지 매틱 타이머를 채택합니다. 견딜 때까지 시스템이 자동으로 내려갑니다.
- 제로 위치 폐쇄, 제로 스타트 업 기능 : 제로 리미트 기능. 전압 조정기가 제로 위치에 있지 않으면 HV 출력 버튼을 닫을 수 없으므로 시스템이 0에서 단계적으로 상승합니다.
- 과전류 보호 : 시스템은 과전류 손상에 대한 높은 간섭 방지, 빠른 동작, 보호 테스트 대상인 과전류 계전기를 사용합니다.
- 과전압 및 시험 객체 플래시 오버 보호 기능 :이 시스템은 전자식 과전압 및 플래시 오버 보호 보드를 사용하여 과전압 및 플래시 오버로부터 테스트 객체를 보호합니다. 빠르고, 안정적이며 신뢰할 수 있으며, 불안정성, 큰 이산성 및 구형 갭 보호 전압의 불편한 조정을 극복합니다. 과전압 보호 설정은 수동 조정, 디지털 디스플레이로 직접적이고 편리하며 정확합니다. 플래시 오버 보호는 방전 신호 하강 지연의 사고 변동을 샘플링하고 기본 신호와 비교하여이를 결정합니다. 그것은 상승 지연의 우연한 차이에 의한 가능한 실수 이동을 피하면서 고정밀 도로 이루어집니다.
- 테스트 데이터를위한 실시간 모니터 기능 : HV 측 전압, 전류 및 LV 측 전압, 전류를 모니터링 할 수있어 테스트 상태를보다 직접적으로 볼 수 있습니다.
- 공진 및 스텝 업이 아닌 경우 회로 공진 및 잠금 기능의 디지털 디스플레이 :
- 역률로 시스템의 공진 상태를 직접 표시 할 수 있습니다. 시스템이 공진 지점에 있지 않다면, 닫기 버튼을 눌러서 스텝 업해야합니다. 시스템이 공진 상태로 조정되면 닫기 버튼을 놓고 위로 / 아래로 버튼을 클릭하여 위로 올라가거나 내려갑니다.
- 비상 정지 : 비상 브레이크 스위치를 "밟는다". 테스트 중에 비정상적인 조건이 발생하면이 스위치를 밟아 주전원이 즉시 차단되어 테스트 요원과 장비의 안전을 보호합니다.
