공진, 고속 고전압 테스트 시스템으로 컨테이너 유형 HV 테스트 세트

가변 주파수 공진 내전압 테스트 세트, 공진 주파수를 갖는 컨테이너 유형 HV 테스트 세트, 빠른 테스트

I. 신청 :

CHX- (JZ) 컨테이너 스타일 시리즈 공진 테스트 장비는 여러 컨테이너의 직렬 공진 테스트 장비의 모든 테스트 장비를 관찰하고 관찰 캐비닛 및 제어 캐비닛 및 통합 테스트 장비의 통합 설계, 테스트 라인과 전원 분배 박스 연결은 클리퍼 전송, 빠른 노동 강도를 대폭 감소시키고 현장 작업에 적합한 시험 장비의 유지 보수 및 설치에 편리한 테스트 용 연결

II. 적용 범위

• 변압기 유도 내전압 및 PD 시험.
• 500KV 급 CVT 교정 시험;
• 220KV 급 이하의 HV CT / 스위치 / 부싱을위한 AC 고전압 시험
• GIS, GIL 및 220KV 급 이하의 케이블에 대한 AC 전압 내성 시험

III. 솔루션의 종류

• 컨테이너 스타일 220kv 변압기 전압 견딤 및 부분 방전 시험의 완벽한 장비
• 컨테이너 스타일 220kv 고전압 GIS 가변 주파수 시리즈 공진 테스트 장비.
• 컨테이너 스타일의 고전압 XLPE 케이블 가변 주파수 공진 테스트 장비.
• 컨테이너 스타일 HV 변압기, CVT 현장 교정 장비.

참고 :이 중 일부는 장비의 크기 때문에 유압식 전동식으로 설계 할 수 있습니다.

테스터의 일부는 호환성을 고려하여 설계 될 수 있습니다.

IV. 컨테이너의 기본 레이아웃

• 관찰 및 제어실 : 관찰 및 제어 장치 (예 : 캐비닛 또는 컴퓨터 제어, 피크 밸류 미터, 부분 방전 장치 등)를 포함합니다.
• HV 시험 장비 통합 구역 : 가변 주파수 전원 (부분 방전 또는 일반), HV (부분 방전) 여기 트랜스, HV 테스트 리액터, HV 커패시턴스 전압 분배기.
• 배전 장치 : 낙뢰, 제어실의 냉방, 관측 및 제어실의 배전 루프가 포함됩니다.
• 테스트 첨부 파일의웨어 하우스 지구 : 테스트 및 설치를위한 외부 테스트 연결 라인, 첨부 파일 및 도구의웨어 하우스가 포함됩니다.

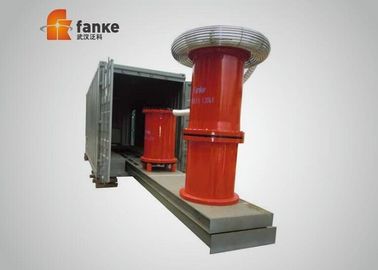

• 전기 유압 추진 플랫폼은 사양의 일부 부품에 사용할 수 있으므로 HV 구역의 장치가 확장되거나 자동으로 캐빈으로 다시 이동합니다.

V. 기술적 인 특징과 장점

• 필드 테스트 효율성 크게 향상
• 관찰 및 제어 캐비닛과 완벽한 테스트 장치의 통합 설계. 테스트 라인과 배전함 연결
• 완전히 새로운 설계 개념으로 가열, 진동 및 손실 문제를 고려한 설계
• 리프팅 및 운반에 편리함
• 방수, 비가 열 및 보온을 위해 공기 압력으로 봉인됩니다.
• 특수 작동 데스크와 계측기 용 장소, 2 차원 유압 방진 장치는 테스트 전송시 계측기의 손상을 방지합니다.
• HV 장비 및 컨테이너 설계시 충분한 절연 안전 거리가 고려되었습니다.
• 컨테이너의 테스트 장치 시스템 및 구성 매개 변수는 고객의 샘플에 따라 선택할 수 있습니다.
• 전기 추진기는 유압 추력 장치가 장착되어 있고 운동이 부드럽고 안정적이며 클램핑 정체가없고 부스트 유닛의 처리 시간을 피하기 위해 스윙합니다.
• 발전기 및 케이블 제어 장치도 선택할 수 있습니다.

VI. 주요 구성 요소 :

• HV 시험 원자로 그룹
• 사용할 수있는 주파수 전원
• 여자 변압기
• 전압 분배기
• 소형 조작 및 제어 용기
• HV 테스트 영역 용 표준 장비 업체
• 테스트 액세서리 등등.
