제품 상세 정보:
결제 및 배송 조건:
|
| 원리를 시험하십시오: | 변하기 쉬운 빈도 울리는 회로 | 용법: | AC 반항 전압 시험 |
|---|---|---|---|
| Max.Capacity: | 9000kVA | Max.Voltage: | 150KV, 300KV, 450KV |
| 주파수를 시험하십시오: | 20-300Hz | 의무 주기: | 60의 박하 |
| 정확도를 시험하십시오: | 1.5% 이하 | 스페셜을 위한: | 긴 HV XLPE 케이블 및 GI를 위한 현지 시험 |
| 테스트 표준: | IEC 60060-1:2010; XLPE를 위한 IEC 60840:2011 그리고 IEC 62067:2011는 케이블을 답니다 | ||
| 강조하다: | 교류 고전압 시험 세트,고전압 케이블 식별자 |
||
긴 HV XLPE 케이블 용 가변 주파수 공진 내전압 테스트 세트
I. 신청 :

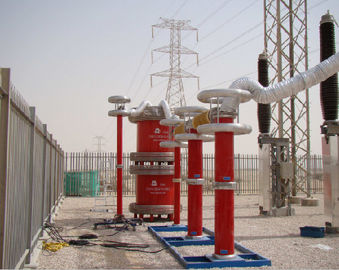

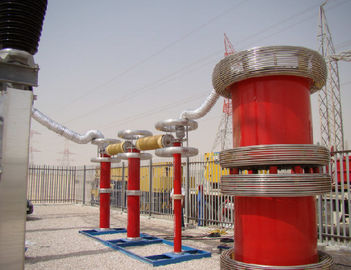

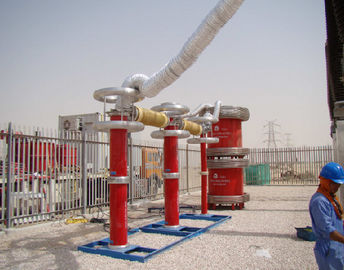

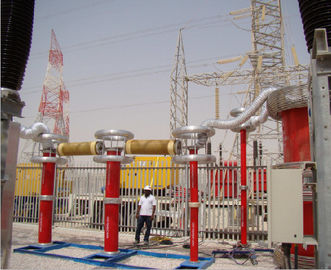

이 테스트 세트 모델 CHX-9000KVA / 150KV, 300KV, 450KV는 132kV ~ 400KV 클래스의 긴 XLPE 케이블 현장 AC hpot 테스트와 가변 주파수 공진 회로 기술을 사용하는 362KV 이하의 GIS 현장 AC hipot 테스트 용으로 설계되었습니다. 최고 시험 전압은 병렬 또는 직렬 연결의 실린더 시험기를 통해 150KV, 300KV, 450KV 이상이 아니며, 시험 주파수는 20-300Hz 일 수있다. 듀티 사이클은 60mints 이상이다.
모듈러 테스트 리액터가 병렬 또는 시어 (seires)로 사용되는 경우 테스트 세트 모델 CHX-9000KVA / 150KV, 300KV, 450KV는 다음과 같은 현장 AC hipot 테스트를 수행 할 수 있습니다.
1.1 U 0 = 87KV 이하의 장거리 XLPE 케이블의 경우 150KV 및 60A 이상
1.2 U 0 = 160KV 이하의 장거리 XLPE 케이블의 경우 300KV 이상 40A 이하 ;
170KV 이하 GIS 등급
1.3 U 0 = 230KV 이하의 장거리 XLPE 케이블의 경우 450KV 및 20A 이상 ;
362KV 이하 GIS 등급
지금까지, 이러한 설계된 테스트 세트는 직렬 또는 병렬 연결의 테스트 리액터 및 각 세트의 구성 수를 통해 서로 다른 HV 또는 UHV 내성 테스트 어플리케이션에 따라 많은 다른 직렬화 된 모델을 형성 할 수 있습니다. 유사 모델은 9 절을 볼 수 있습니다. .
II. 주요 구성 요소
| SN | 구성 요소 이름 | 종류 및 사양 | 수량 | 각 무게 | 각 측정 기준 |
| 1 | 가변 주파수 전원 공급 장치 | FKVF-300kW / 380V | 1 조각 | 280kgs | 750 * 700 * 1200mm |
| 2 | 여자 변압기 | CQSB (J) -300kVA | 1 조각 | 3000kgs | 950 * 850 * 900mm |
| 삼 | HV 공진 시험 반응기 | CHX (kf) -3000kVA / 150kV | 3 피스 | 4500kgs | D1200 * H1250mm |
| 4 | 용량 성 분배기 | TRF-450kV / 1000pF | 1 세트 | 275kgs | D250 * H2850mm |
| 5 | 특수 테스트 액세서리 | 1 세트 |
참고 : 1.로드 캐패시턴트는 작은 부하 라인이 테스팅 중이거나 테스트 부하를 제어하기 위해 아날로그 부하가 필요할 때 선택적으로 사용할 수 있습니다.
2. 테스트 반응기는 다른 시험 대상 범위 또는 고객 요구에 따라 각 부품 정격 전압에 대해 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV가되도록 생산 될 수 있습니다. 최대 각 HV 리액터의 정격 전류는 1 ~ 5A, 10A, 15A, 20A, 25A, 30A가 될 수 있습니다.
III. 시험 priciple 그림 :
VF : 시험 회로의 제어 및 측정 부분 인 가변 주파수 전원 공급원.
T : HV 시험 원자로에 대한 여자 전압을 제공하는 여기 변압기
L : LC 회로의 공진 인덕턴스이며 시험 전압을 생성하는 시험용 반응기
Cx : 테스트 장비
MOA1 : 번개 어 레스터는 여자 변압기의 보호 부품입니다.
C1, C2 : HV 전압 측정 부인 분압기 (C1은 고전압 암, C2는 저전압 암)
IV. 일반 기술 데이터 :
V. Main 다음과 같이 측정 및 제어 소프트웨어 패널 :
참고 :이 그림은 VF 전원 공급 장치의 제어 및 측정 소프트웨어에서 테스트 매개 변수 단계를 설정하는 디스플레이 패널입니다
VI. 액세서리
VII. 기타 일반적인 모델
1 132KV 급 XLPE 케이블 현장 시험 (내전압 시험)을위한 옵션 모델
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 최대 응용 프로그램 |
| CHX-775KVA / 155KV | 155KV | 5A | 775KVA | 132kV 케이블 ≤1km |
| CHX-1550KVA / 155KV | 155KV | 10A | 1550KVA | 132kV 케이블 ≤2km |
| CHX-2325KVA / 155KV | 155KV | 15A | 2325KVA | 132kV 케이블 ≤3km |
| CHX-3100KVA / 155KV | 155KV | 20A | 3100KVA | 132kV 케이블 ≤4km |
| CHX-3875KVA / 155KV | 155KV | 25A | 3875KVA | 132kV 케이블 ≤5km |
| CHX-7750KVA / 155KV | 155KV | 50A | 7750KVA | 132kV 케이블 ≤10km |
| CHX-12400KVA / 155KV | 155KV | 80A | 12400KVA | 132kV 케이블 ≤16km |
| CHX-15500KVA / 155KV | 155KV | 100A | 15500KVA | 132kV 케이블 ≤20km |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
참고 : 테스트 된 케이블 전압 클래스 ≤ 132kV, 0.25uF / km
2 230KV 급 XLPE 케이블 현장 내전압 시험을위한 옵션 모델
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 최대 응용 프로그램 |
| CHX-2020KVA / 255KV | 255KV | 8A | 2020KVA | 220 ~ 230kV 케이블 ≤1km |
| CHX-4080KVA / 255KV | 255KV | 16A | 4080KVA | 220 ~ 230kV 케이블 ≤2km |
| CHX-6120KVA / 255KV | 255KV | 24A | 6120KVA | 220 ~ 230kV 케이블 ≤3km |
| CHX - 8160KVA / 255KV | 255KV | 32A | 8160KVA | 220 ~ 230kV 케이블 ≤4km |
| CHX - 10200KVA / 255KV | 255KV | 40A | 10200KVA | 220 ~ 230kV 케이블 ≤5km |
| CHX - 20400KVA / 255KV | 255KV | 80A | 20400KVA | 220 ~ 230kV 케이블 ≤10km |
| CHX - 25500KVA / 255KV | 255KV | 100A | 25500KVA | 220 ~ 275kV 케이블 ≤12.5km |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
참고 : 테스트 된 케이블 전압 클래스 ≤ 230kV, 0.25uF / km
3 330KV 급 XLPE 케이블 현장 내전압 시험을위한 옵션 모델
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 최대 응용 프로그램 |
| CHX-3500KVA / 350KV | 350KV | 10A | 3500KVA | 330kV 케이블 ≤1km |
| CHX-7000KVA / 350KV | 350KV | 20A | 7000KVA | 330kV 케이블 ≤2km |
| CHX-10500KVA / 350KV | 350KV | 30A | 10500KVA | 330kV 케이블 ≤3km |
| CHX-14000KVA / 350KV | 350KV | 40A | 14000KVA | 330kV 케이블 ≤4km |
| CHX-21000KVA / 350KV | 350KV | 60A | 21000KVA | 330kV 케이블 ≤5km |
| CHX-28000KVA / 350KV | 350KV | 80A | 28000KVA | 330kV 케이블 ≤10km |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
참고 : 테스트 된 케이블 전압 클래스 ≤ 330kV, 0.25uF / km
4 긴 XLPE 케이블 현장 내전압 시험을위한 옵션 모델
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 신청 (20Hz 출발부터) |
| CHX-2600KVA / 130KV | 130KV | 10A, 20A | 1300KVA | U 0 = 64KV 이하 케이블 |
| CHX-3000KVA / 150KV | 150KV | 10A, 20A | 3000KVA | U 0 = 87KV 이하 케이블 |
| CHX-10000KVA / 250KV | 250KV | 20A, 40A | 10000KVA | U 0 = 127KV 이하 케이블 |
| CHX-20000KVA / 250KV | 250KV | 20A, 80A | 20000KVA | U 0 = 127KV 이하 케이블 |
| CHX-21000KVA / 350KV | 350KV | 20A, 60A | 21000KVA | U 0 = 230KV 이하 케이블 |
| CHX-42000KVA / 350KV | 350KV | 20A, 80A | 42000KVA | U 0 = 230KV 이하 케이블 |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
참고 : XLPE 케이블 테스트 전압은 1.7U로 간주됩니다 0
5 옵션 모델 f 또는 HV 또는 EHV 급 케이블 및 GIS 현장 AC hipot 테스트
| 돈 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 신청 (20Hz 출발부터) |
| CHX-2600KVA / 130KV, 260KV | 130KV, 260KV | 20A @ 130KV | 2600KVA | U 0 = 64KV 케이블의 경우 72.5KV 급 GIS |
| 10A @ 260KV | U 0 = 127KV 케이블의 경우 145KV 급 GIS | |||
| CHX-9000KVA / 150KV, 300KV | 150KV, 300KV | 60A @ 150KV | 9000KVA | U 0 = 87KV 케이블 72.5KV 급 GIS |
| 30A @ 300KV | U 0 = 160KV 케이블의 경우 170KV 급 GIS | |||
| CHX-10000KVA / 250KV, 500KV | 250KV, 500KV | 40A @ 250KV | 10000KVA | U 0 = 127KV 케이블의 경우 145KV 급 GIS |
| 20A @ 500KV | U 0 = 290KV 케이블 362KV 급 GIS | |||
| CHX-20000KVA / 250KV, 500KV | 250KV, 500KV | 80A @ 250KV | 20000KVA | U 0 = 127KV 케이블의 경우 145KV 급 GIS |
| 40A @ 500KV | U 0 = 290KV 케이블 362KV 급 GIS | |||
| CHX-21000KVA / 350KV, 700KV | 350KV, 700KV | 60A @ 350KV | 21000KVA | U 0 = 190KV 케이블의 경우 170KV 급 GIS |
| 30A @ 700KV | U 0 = 290KV 케이블 550KV 급 GIS | |||
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
VIII. XLPE 케이블의 경우 IEC 60840 : 2011 및 IEC 62067 : 2011의 현장 테스트 표준 표
IX. HV GIS에 대한 IEC 62271-203 : 2011의 현장 절연 테스트 표준 표
