제품 소개고전압 케이블 시험 장비

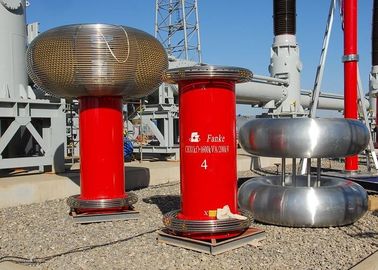

실린더 고압 케이블 테스트 장비 GIS / GIL 테스트 20-300Hz 주파수

실린더 고압 케이블 테스트 장비 GIS / GIL 테스트 20-300Hz 주파수

Cylinder High Voltage Cable Testing Equipment GIS / GIL Testing 20-300Hz Frequency
Cylinder High Voltage Cable Testing Equipment GIS / GIL Testing 20-300Hz Frequency

큰 이미지 :  실린더 고압 케이블 테스트 장비 GIS / GIL 테스트 20-300Hz 주파수 최고의 가격

제품 상세 정보:
원래 장소: 우한, 중국
브랜드 이름: Fanke High-voltage
인증: ISO9001
모델 번호: CHX 시리즈
결제 및 배송 조건:
최소 주문 수량: 1 단위
가격: Negotiable
포장 세부 사항: 훈증을 가진 수출 표준 나무로 되는 케이스는 해방합니다
배달 시간: 25~30 작업 일
지불 조건: L / C, T / T
공급 능력: 5sets /month
상세 제품 설명
원리를 시험하십시오: 변하기 쉬운 빈도 울리는 회로 용법: AC 반항 전압 시험에 있는 HV 승압기
Max.Capacity: 25A/piece 또는 OEM Max.Voltage: 400KV/piece 또는 OEM
주파수를 시험하십시오: 20-300Hz 의무 주기: 60의 박하 또는 OEM
정확도를 시험하십시오: 1.5% 이하 스페셜을 위한: 긴 HV XLPE 케이블 및 GI를 위한 현지 시험
테스트 표준: IEC 60060-1:2010; XLPE를 위한 IEC 60840:2011 그리고 IEC 62067:2011는 케이블을 답니다
하이 라이트:

교류 고전압 시험 세트

,

지하 케이블 탐지기

실린더 고전압 시험 반응기, 가변 주파수 공진 시험 장비, GIS 시험, GIL 시험

I. 신청 :

이 테스트 리액터는 가변 주파수 공진 테스트 시스템에서 하나의 구성 요소 및 HV 발생기 부품입니다.

그것의 작동 주파수는 20Hz에서 300Hz까지, 공진 회로에 병렬로 또는 직렬로 연결된 실린더 테스트 리액터를 통해 설계 될 수 있으며 , 시험 된 케이블, GIS 또는 GIL에 대한 AC인가 전압 내성 시험을 완료하기위한 전체 시험 시스템을 만든다.

실린더 테스트 원자로는 순수한 권선이며 철 코어가 없습니다. 당사는이 제품에 대한 모든 OEM 주문을 400KV / 피스 및 25A / 피스 이내로 받아 들일 수 있습니다.

테스트 리액터는 다른 테스트 대상 범위 또는 고객이 요구하는대로 각 부품 정격 전압에 대해 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV가되도록 생산 될 수 있습니다. 최대 각 HV 리액터의 정격 전류는 1 ~ 5A, 10A, 15A, 20A, 25A가 될 수 있습니다.

II. 시험 priciple 그림 :
휴대용 가변 공진 내전압 테스트 세트

VF : 시험 회로의 제어 및 측정 부분 인 가변 주파수 전원 공급원.

T : HV 시험 원자로에 대한 여자 전압을 제공하는 여기 변압기
L : LC 회로의 공진 인덕턴스이며 시험 전압을 생성하는 시험용 반응기

Cx : 테스트 장비

MOA1 : 번개 어 레스터는 여자 변압기의 보호 부품입니다.
C1, C2 : HV 전압 측정 부인 분압기 (C1은 고전압 암, C2는 저전압 암)


V. 일반 기술 데이터 :

  1. 시스템 시험 모드 : 가변 주파수의 직렬 공진
  2. HV 테스트 원자로 수 : OEM
  3. 정격 출력 용량 : OEM
  4. 정격 출력 전압 : 최대. 400KV / 개
  5. 정격 출력 전류 : 최대 25A / 개
  6. Reg. 주파수 범위 : 20Hz ~ 300Hz
  7. 출력 공진 전압 파형 : 사인파
  8. 단열 수준 : 1.1 배 미만 및 1 분 유지, 정상
  9. 듀티 사이클 : 정격 전류 작동 조건에서 OEM 또는 60 분.
  10. 시험 자체의 품질 계수 : Q≥60
  11. 온도 상승 : 정격 전류 60mints 하에서 65K 미만;
  12. 소음 수준 : 70B 이하
  13. 원자로 구조 : 오일 침수 형, 에폭시 관 실린더 형;
