MV 케이블 테스트를위한 휴대용 고전압 케이블 테스트 장비

휴대용 가변 주파수 공진 내전압 시험 세트, MV 케이블 및 전력 변전소 시험용

I. 제품 사용 :

FKTF 휴대용 가변 주파수 시리즈 공진 시험 장치는 주로 110kv 이하의 전기 장비 및 전기 시스템에 대한 AC 전압 시험을 목표로합니다. 반응기 및 여자 변압기는 건식 에폭시 수지 충전재를 사용하며, 변위, GIS, 차단기, 상호 인덕터 및 부싱의 시험 요구 사항을 충족시킬 수있는 현장 이동, 직렬 또는 병렬 구성에 편리한 소형 및 경량이지만 또한 110kv 이하의 케이블

II. 해당 객체

• 10kv, 35kv, 110kv의 XLPE 케이블
• GIS, 차단기, 상호 인덕터, 변압기 110kv 이하
• 중소 규모의 발전기 및 모터

III. 주요 구성 요소

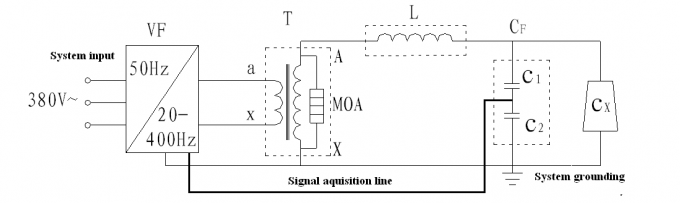

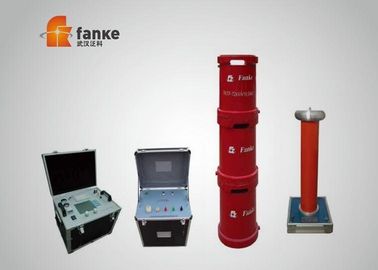

• 가변 주파수 전원
• 여기 변압기,
• 고정 인덕턴스 리액터,
• 커패시턴스 전압 분배기

• 필드 전압 내전 테스트에 편리한 휴대용 디자인, 각 구성 요소 당 50kg 미만
• 원자로에서 사용되는 모듈 식 구조로 편리하고 유연합니다.
• 시험 주파수 : 30 ~ 300Hz
• 출력 파형은 정현파, 파형 편차 계수 ≤ 1 %
• 배선 및 작동을위한 이징
• 높은 수준의 테스트 자동화, 지능형 가변 주파수 전원, 우수한 안정성, 완전한 보호 기능
• 데이터 조회 기능. 과거의 테스트 데이터를 조회 할 수 있습니다.

VI. 일반 기술 데이터

1. 정격 용량 : OEM;
2. 입력 전원 : 3 상 380V 전압, 주파수는 50Hz;
3. 정격 전압 : 18KV, 27KV, 54KV, 50KV, 80KV, 100KV 각 주문에 의해
4. 정격 전류 : OEM;
5. 작동 주파수 : 30-300Hz;
6. 장치 출력 파형 : 사인파
7. 파형 왜율 : 출력 전압 파형 왜율 1 % 이하;
8. 작동 시간 : 정격 부하에서 연속 60 분 허용; 과압 1.1 배 1 분;
9. 온도 상승 : 정격 부하에서 60 분간 연속 운전 후 온도 상승 ≤65K;
10. 품질 요소 : 장치 자체 Q≥30 (f = 45Hz);
11. 보호 기능 : 테스트 된 제품에 대한 과전류, 과전압 및 테스트 제품 플래시 오버 보호 (자세한 내용은 가변 주파수 전원 공급 장치 섹션 참조).
12. 측정 정확도 : 시스템 유효 값 1.5;

V. 주요 구성 요소 : (예 : FKTF-108KVA / 27KV, 54KV, 108KV 테스트 세트)
