초 저주파 고전압 케이블 시험 장비, Vlf 케이블 시험 장비
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 시험 원리:: | 아주 저주파 | 용법: | AC 반항 전압 시험 |
|---|---|---|---|
| 시험 목표: | 35KV 이하 케이블과 발전기 | 구성 요소: | 관제사, HV 승압기, 보상 축전기 짐 |
| 주파수를 시험하십시오: | 0.1Hz, 0.05Hz, 0.02Hz | Max.Test 전압: | 0~ 80KV |
| 정확도: | ± (전면적의 3% +0.5 KV) | 최대. 일: | 60mints |
| 하이 라이트: | 지하 케이블 탐지기,고압 케이블 식별자 |
||
초 저주파 고전압 케이블 테스팅 장비, 수락 테스트 장비, VLF 케이블 테스터
I. 신청 :
VLF-80KV / 0.1Hz 모델 은 전력 g Enerator 또는 35KV 이하 XLPE 전원 케이블에 대해 매우 낮은 주파수 기술로 현장 내전압 테스트 를 수행하도록 설계되었습니다. 주전원 주파수에서 설정된 Hipot 테스트와 비교하여 VLF HV Test Set (이론상 약 1/500) 적은 테스트 파워 용량이 필요합니다. 그 크기와 무게도 크게 감소합니다. 특히 감시의 출현은 표면 코로나, 방전 등과 같은 발전기 절연 비정상 현상을 발견 할 수 있습니다.

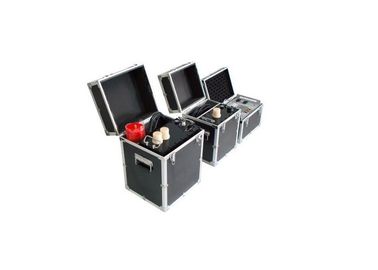

테스트 세트는 컨트롤 박스, 2 개의 HV 부스터, 보상 커패시터 및 방전로드로 구성됩니다. 전자 주파수 변환 및 마이크로 프로세서 제어 기술에 기반하여 뛰어난 성능을 발휘합니다.
부하없이 전압을 높이거나 저항성 부하에 연결하는 것은 금지되어 있습니다. 표본 커패시턴스가 0.05uF보다 작 으면 테스트 세트 출력 파형이 좋지 않습니다. 더 나은 성능을 위해서는 선택 사항 인 커패시터가 필요합니다.
지금까지, 설계된 테스트 세트는 또한 각 세트의 구성의 HV 부스터 수를 통해 다른 내구 테스트 어플리케이션에 따라 많은 다른 일련의 모델을 형성합니다. 유사 모델은 다음 절의 다른 일반적인 모델을 볼 수 있습니다.

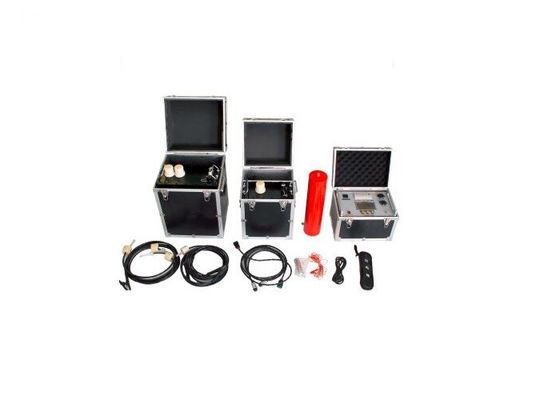

II. 이 모델의 공급 목록 :
| Sn | 기술 | 수량 | |

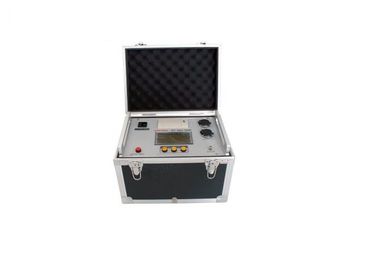

| 1 | VLF 측정 및 제어 장치 | 1 | 단위 |

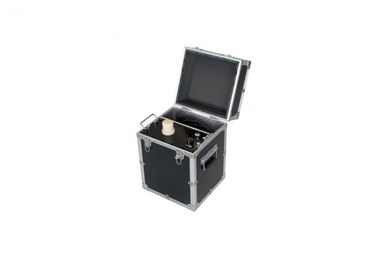

2 | 50KV HV 부스터 | 1 | 단위 |
| 30KV HV 부스터 | 1 | 단위 | |
| 삼 | 방전로드 | 1 | 단위 |
| 4 | 부하 커패시터, 0.04μF | 1 | 단위 |
| 5 | HV 테스트 / 연결 케이블 | 1 | 세트 |
| 6 | 어스 케이블 | 1 | 단위 |
| 7 | 20A 퓨즈 | 5 | 단위 |
| 8 | 인쇄 용지 | 2 | 단위 |
| 9 | 조작 | 1 | 단위 |
| 10 | 공장 시험 보고서 | 1 | 단위 |
III. 제품 특징 :
- 전자 주파수 변환
- 마이크로 프로세서 제어
- 2 개의 HV 승압기, 시리즈에있는 90KV 산출; 또는 하나의 경우 40KV / 50KV
- 대형 LCD 디스플레이
- 사인파 출력
- 과전압 보호, 동작 시간이 20ms 미만 임
- 입력과 출력 모두를위한 과전류 보호, 동작 시간은 20ms 미만 임
- 출력 전류 / 전압 파형은 고전압 측에서 직접 샘플링됩니다.
- 내부 HV 전류 제한 저항
- 내부의 마이크로 프린터
- 폐쇄 루프 음의 피드백 설계로 인해 출력 전압은 테스트 중에 용량 성 전류의 영향을받지 않습니다.
VI. Optioonal 모델 및 테스트 범위 :
| 모델 | 최고 전압 | 측정 범위 | 무게 | 시험 대상 범위 |
| VLF-30 | 30KV | 0.1Hz, ≤1.1μF | 컨트롤러 : 4 kg 부스터 : 25kg 크기 : L * W * H 323 * 174 * 323 | 10KV 이하 전압 케이블, 발전기 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-50 | 50KV | 0.1Hz, ≤1.1μF | 컨트롤러 : 6 kg 부스터 : 45kg 크기 : L * W * H 357 * 210 * 365 | 15.75KV 이하 전압 케이블, 발전기 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-60 | 60KV | 0.1Hz, ≤1.1μF | 컨트롤러 : 6 kg 부스터 : 50kg 크기 : L * W * H 357 * 220 * 370 | 전압 18KV 이하 케이블, 발전기 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-80 | 80KV | 0.1Hz, ≤1.1μF | 컨트롤러 : 8 kg 부스터 : 90kg 크기 : L * W * H 357 * 240 * 390 | 35KV 이하 전압 케이블, 발전기 |
V.Test Connection Figure
1. 80KV 테스트 전압 이하의 XLPE 케이블
2. 50KV 시험 전압 미만의 발전기 고정자의 경우
VI.Test 모델 선택
1. 케이블 테스트 용
시험 피크 전압 공식 : Umax = 3U 0 ,
U 0 = 케이블의 단상 정격 전압
시험 시간 : 60 분
2. 발전기 고정자
U test = 1.414 * βKU 0 ,
U 시험 ---- 0.1Hz 피크 시험 전압 (kV);
β ------- 0.1Hz 및 50Hz 전압 등가 계수. 대개 1.2를 사용.
K ------ 일반적으로 1.3에서 1.5, 일반적으로 1.5에서 시작합니다.
Uo ----- 발전기 고정자 권선 정격 전압 (kV) ;:
