제품 소개AC 울리는 시험 체계

높은 정확도 Hv 전압 시험기, 전력 변전소 시험을위한 고전압 장치

높은 정확도 Hv 전압 시험기, 전력 변전소 시험을위한 고전압 장치

High Accuracy Hv Voltage Tester , High Voltage Apparatus For Power Substation Test
High Accuracy Hv Voltage Tester , High Voltage Apparatus For Power Substation Test

큰 이미지 :  높은 정확도 Hv 전압 시험기, 전력 변전소 시험을위한 고전압 장치 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Fanke High-voltage
인증: ISO9001
모델 번호: CHX-108KVA/27KV, 108KV
결제 및 배송 조건:
최소 주문 수량: 1 단위
가격: Negotiable
포장 세부 사항: 훈증을 가진 수출 표준 나무로 되는 케이스는 해방합니다
배달 시간: 25-30 일 일
지불 조건: T는 / T
공급 능력: 10units/1months
상세 제품 설명
원리를 시험하십시오: 변하기 쉬운 빈도 울리는 회로 품목을 시험하십시오: 108KV의 밑에 AC 반항 전압 시험
Max.Capacity: 108KVA 맥스. 전압: 27KV, 54KV, 81KV, 108KV
설계 특징: 현지 임명 및 시험을 위해 휴대용 유형, 더 가벼운 일체 성형 무게, 특별한 분대:: V/F 전원, 흥분 변압기, 더 가벼운 모듈 시험 반응기 및 전압 분배 법칙
주파수를 시험하십시오: 30-300HZ 의무 주기: 60의 박하
정확도를 시험하십시오: 1.5% 이하 산출 파형: 좋은 사인 파동
시험 목표: 35KV 케이블, 10KV 케이블, 35KV 동력 변전소 테스트 표준: IEC 60060-1:2010; GI, XLPE 케이블을 위한 IEC 60840:2011를 위한 IEC 62271-203:2011;
하이 라이트:

고전압 공진 시험 시스템

,

전기 장비의 고전압 시험

휴대용 가변 주파수 공진 내전압 테스트 세트, 35KV 케이블 및 전력 변전소 테스트 용

I. 제품 사용 :


이 시험 세트 모델 CHX-108KVA / 27KV, 108KV는 가변 주파수 공진 회로 기술 로 현장 AC 내전압 시험을 수행하기 위해 35KV 전력 변전소에서 10KV / 35KV 급 XLPE 케이블, 전원 변압기, CB, CT / PT, 부스 바용으로 설계되었습니다 ; 가장 높은 시험 전압은 27KV, 54KV, 108KV 이상이다; 시험 주파수 : 30-300Hz; 듀티 사이클은 60mints 이상이다. 고객이 AC 내전압 시험에서 예방 시험 또는 전복 시험을 수행하도록 도울 수 있습니다.

세트의 시험 범위는 다음과 같습니다 : 변압기

1. 500m 35kV / 300mm2 케이블, 테스트 주파수 30-300Hz, 테스트 전압 52kV, 테스트 시간 60min.

2, 2000m 10kV / 300mm2 케이블, 시험 주파수 30-300Hz, 시험 전압 22kV, 시험 시간 5 분.

3, 35kV / 31500kVA 주요 변압기, 커패시턴스 ≤ 0.015uF, 시험 주파수 40-300Hz, 시험 전압 68kV, 시험 시간 1 분.

4, CB, CT / PT, 35KV 변전소의 모선, 시험 주파수 40-300Hz, 시험 전압은 시험 시간이 1 분인 95kV를 초과하지 않아야한다.

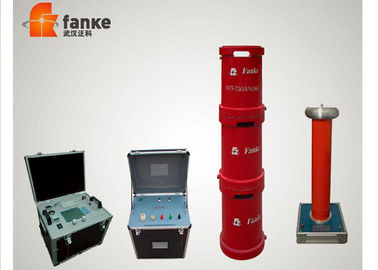

전체 시험 세트는 가변 주파수 전원, 여자 변압기, 4 피스의 원자로 및 고전압 측정 장치 (용량 성 전압 분배기)로 구성됩니다. 이 유형의 테스트 세트는 35KV 전력 서브 스테이션에 가장 적합합니다

II. 일반 기술 데이터

  1. 정격 용량 : 108kVA;
  2. 입력 전원 : 3 상 380V 전압, 주파수는 50Hz;
  3. 정격 전압 : 27kV, 54kV, 81KV, 108KV
  4. 정격 전류 : 1A; 4A;
  5. 작동 주파수 : 30-300Hz;
  6. 장치 출력 파형 : 사인파
  7. 파형 왜율 : 출력 전압 파형 왜율 1 % 이하;
  8. 작동 시간 : 정격 부하에서 연속 60 분 허용; 과압 1.1 배 1 분;
  9. 온도 상승 : 정격 부하에서 60 분간 연속 운전 후 온도 상승 ≤65K;
  10. 품질 요소 : 장치 자체 Q≥30 (f = 45Hz);
  11. 보호 기능 : 테스트 된 제품에 대한 과전류, 과전압 및 테스트 제품 플래시 오버 보호 (자세한 내용은 가변 주파수 전원 공급 장치 섹션 참조).
  12. 측정 정확도 : 시스템 유효 값 1.5;


III. 주요 구성 요소 :

SN 구성 요소 이름 종류 및 사양 수량 각 무게 각 측정 기준
1 가변 주파수 전력 FKVF-5kW / 380V 1 조각 35kgs 450 * 450 * 500mm
2 여자 변압기 CQSB (J) -5kVA / 1.25KV, 5KV 1 조각 35kgs 450 * 350 * 450mm
HV 공진 시험 반응기 CHX (kf) -27kVA / 27kV 4 조각 42kgs D350 * H400mm
4 용량 성 분배기 TRF-110kV / 1000pF 1 세트 10kgs D150 * H850mm
5 특수 테스트 액세서리 1 세트

IV. 테스트 priciple :


VF : 가변 주파수 전원 T : 여자 변압기
L : 시험용 원자로 Cx : 시험 장비 MOA1 : 피뢰침
C1, C2 : 전압 분배기 (C1은 고전압 암, C2는 저전압 암)


V. 주요 측정 및 제어 소프트웨어 패널 :

참고 : 이것은 매개 변수 설정을 시작하기 전에 소프트웨어 패널입니다


VI. 액세서리

  • 스토리지 액세서리 액세서리 박스
  • 전원 입력 케이블
  • 전원 출력 케이블
  • 변압기의 출력 케이블
  • 시스템 접지 케이블
  • 반응기의 병렬 케이블
  • HV 측정 케이블 (전압 분배기의 신호 출력 케이블)
  • HV 출력 케이블 (원자로 분리, 분배기와 시험 대상물)
  • 최종 시험 성적서, 품질 인증서, 사용 설명서 및 포장 목록이 제공됩니다.


VII. 기타 옵션 모델

1. GIS 현장 테스트

모델 정격 전압 정격 출력 전류 정격 출력 용량

신청

(45Hz 출발부터)

CHX-135KVA / 135KV 27KV * 5 1A 135KVA 72.5KV 이하 GIS
CHX-270KVA / 135KV 27KV * 5 1A 135KVA 72.5KV 이하 GIS
CHX-216KVA / 216KV 27KV * 8 1A 216KVA 123KV 이하 GIS
CHX-270KVA / 270KV 27KV * 10 1A 270KVA 145KV 이하 GIS
CHX-275KVA / 275KV 275KV 2A 275KVA 170KV 이하 GIS의 경우
특별 요구 사항은 주문으로 만들 수 있습니다.

2. 45KV XLPE 케이블 현장 테스트

모델 정격 전압 정격 출력 전류 정격 출력 용량 최대 응용 프로그램
CHX-108 / 54 54KV 2A 108KVA 45kV 케이블 ≤1km
CHX-216 / 54 54KV 4A 216KVA 45kV 케이블 ≤2km
CHX-324 / 54 54KV 6A 324KVA 45kV 케이블 ≤3km
CHX-432 / 54 54KV 8A 432KVA 45kV 케이블 ≤4km
CHX-540 / 54 54KV 10A 540KVA 45kV 케이블 ≤5km
CHX-1080 / 54 54KV 20A 1080KVA 45kV 케이블 ≤10km
특별 요구 사항은 주문으로 만들 수 있습니다.

3. 66KV XLPE 케이블 현장 시험

모델 정격 전압 정격 출력 전류 정격 출력 용량 최대 응용 프로그램
CHX-160 / 80 80KV 2A 160KVA 66kV 케이블 ≤0.5km
CHX-320 / 80 80KV 4A 320KVA 66kV 케이블 ≤1km
CHX-640 / 80 80KV 8A 640KVA 66kV 케이블 ≤2km
CHX-960 / 80 80KV 12A 960KVA 66kV 케이블 ≤3km
CHX-1280 / 80 80KV 16A 1280KVA 66kV 케이블 ≤4km
CHX-1600 / 80 80KV 20A 1600KVA 66kV 케이블 ≤5km
CHX-3200 / 80 80KV 40A 3200KVA 66kV 케이블 ≤10km
CHX-9600 / 80 80KV 120A 9600KVA 66kV 케이블 ≤20km
특별 요구 사항은 주문으로 만들 수 있습니다.

VIII. XLPE 케이블 용 IEC 60840 : 2011의 현장 절연 테스트 표준 표
