V / F 전원 공급 장치가있는 30-300Hz 주파수의 고주파 공명 테스트 시스템
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 원리를 시험하십시오: | 변하기 쉬운 빈도 울리는 회로 | 용법: | HV GI를 위한 200KV, 400KV, 600KV, 800KV 또는 GIL의 밑에 현지 AC 반항 전압 시험 |
|---|---|---|---|
| 설계 특징:: | Highed 전압 모듈 시험 반응기, 더 높은 Q 가치 산출, 다수 시험 범위 | 분대:: | V/F 전원, 흥분 변압기, 더 가벼운 모듈 시험 반응기 및 전압 분배 법칙 |
| 시험 빈도:: | 30-300HZ | 의무 주기: | 15mints 또는 60의 박하 |
| 정확도를 시험하십시오: | 1.5% 이하 | 산출 파형: | 좋은 사인 파동 |
| 스페셜을 위한: | HV 또는 EHV GI, CT, PT를 위한 현지 시험 | 방법을 사용하는 반응기: | 시리즈 또는 와 동시에 연결에서 |
| 시험 기준:: | IEC60060-1: 2010년; GI를 위한 IEC 62271-203:2011 | ||
| 하이 라이트: | 공진 시험 세트,전기 장비의 고전압 시험 |
||
가변 주파수 공진 내전압 시험 세트, EHV 고전압 GIS 시험용
I. 신청 :

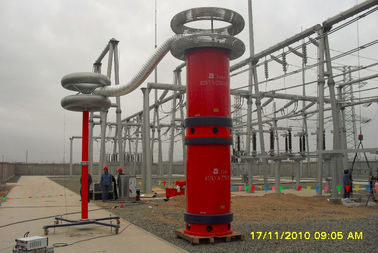

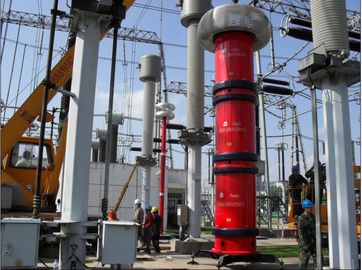

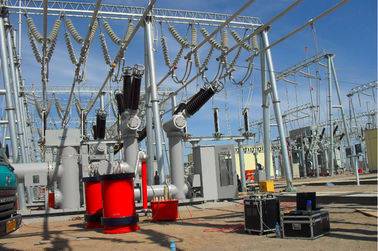

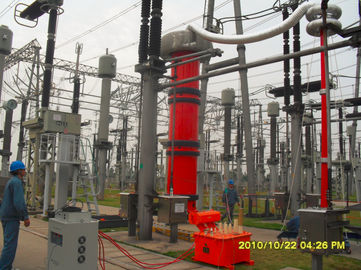

이 테스트 세트 모델 CHX-4800KVA / 200KV, 400KV, 600KV, 800KV는 110kV ~ 800KV 급 GIS 및 기타 HV 전기 설비 에서 가변 주파수 공진 회로 기술 을 사용 하여 현장 AC 고주파 테스트 를 수행하도록 설계되었습니다. 최고 테스트 전압은 병렬 또는 직렬 연결 방식의 모듈 식 HV 테스트 리액터를 통해 200KV, 400KV, 600KV 또는 800KV 이하이며 테스트 주파수는 30-300Hz, 듀티 사이클은 15mints 또는 60mints 이하이다.
모듈 식 시험 원자로가 병렬로 연결되거나 씨리즈로 연결되어있는 경우, 시험 세트는 다음과 같은 현장 AC hipot 시험을 수행 할 수 있습니다.
1.1 U 정격 = 123KV 및 기타 HV 전기 설비를 갖춘 HV GIS의 경우 200KV 및 24A 이상
1.2 U 정격 = 300KV 이하의 HV GIS 및 기타 HV 전기 설비에 대해서는 400KV 및 12A 를 넘지 않아야 함
1.3 U 정격 = 550KV 및 기타 HV 전기 설비를 갖춘 EHV GIS의 경우 600KV 및 6A 이상
1.4 U 정격 = 800KV 및 기타 HV 전기 설비를 갖춘 EHV GIS의 경우 800KV 및 6A 이상
지금까지 중국 전력망 회사에 1200KV 및 9A 가변 주파수 공진 테스트 시스템을 공급했습니다. 설계된 테스트 세트는 또한 직렬 또는 병렬 연결의 테스트 리액터 및 각 세트의 구성 수를 통해 서로 다른 HV 또는 UHV 테스트 애플리케이션에 따라 많은 다른 직렬화 된 모델 을 형성합니다. 유사 모델은 다음 절의 다른 일반적인 모델을 볼 수 있습니다.
II. 주요 구성 요소 :
| SN | 구성 요소 이름 | 종류 및 사양 | 수량 | 각 무게 | 각 측정 기준 |
| 1 | 가변 주파수 전력 | FKVF-200kW / 380V | 1 조각 | 180kgs | 750 * 700 * 1000mm |
| 2 | 여자 변압기 | CQSB (J) -200kVA | 1 조각 | 1800kgs | 650 * 650 * 800mm |
| 삼 | HV 공진 시험 반응기 | CHX (kf) -1200kVA / 200kV | 4 조각 | 2800kgs | D1200 * H1250mm |
| 4 | 용량 성 분배기 | TRF-800kV / 1000pF | 1 세트 | 550kgs | D350 * H7600mm |
| 5 | 특수 테스트 액세서리 | 1 세트 |
참고 : 1. 로드 캐패시턴스는 작은로드 라인이 테스팅 중이거나 테스트 주파수를 제어하기 위해 아날로그로드가 필요할 때 선택 사항 일 수 있습니다.
2. 테스트 리액터는 테스트 대상 범위 또는 고객 요구에 따라 각 정격 전압에 대해 150KV, 200KV, 250KV, 300KV, 350KV, 400KV가되도록 제작할 수 있습니다. 최대 이 직렬 연결된 세트에서 각 HV 리액터의 정격 전류는 1 ~ 15A 옵션 일 수 있으며,
3. HV 댐핑 인덕턴스는 고주파 고조파를 억제하고 EHV 또는 UHV 테스트 세트에서 특수화 된 피사체 플래시 오버로 인한 과전압에 대해 선택적 일 수 있습니다.
III. 테스트 priciple :
VF : 가변 주파수 전원 T : 여자 변압기
L : 시험용 원자로 Cx : 시험 장비 MOA1 : 피뢰침
C1, C2 : 전압 분배기 (C1은 고전압 암, C2는 저전압 암)
IV. 일반 기술 데이터 :
- 시스템 시험 모드 : 가변 주파수의 직렬 공진
- 시스템 모델 : CHX-4800KVA / 200KV, 400KV, 600KV, 800KV
- 입력 전원 공급 장치 : 380 ± 10 % (3 상), 50Hz / 60Hz
- HV 시험 원자로 수 : 4 개
- 정격 출력 용량 : 4800kVA
- 정격 출력 전압 : 200KV, 400KV, 600KV, 800KV
- 최대 시험 전압 : 200KV, 400KV, 600KV, 800KV 이하
- 정격 출력 전류 : 6A / 직렬 또는 직렬, 12A 또는 24A의 시차
- Reg. 주파수 범위 : 30Hz-300Hz
- 출력 공진 전압 파형 : 사인파
- 출력 파형의 THD : ≤1 %
- 단열 수준 : 1.1 배 미만 및 1 분 유지, 정상
- 듀티 사이클 : 정격 전류 작동 조건에서 15 분 또는 60 분 선택 가능;
- 시험 자체의 품질 계수 : Q≥60
- 온도 상승 : 정격 전류에서 듀티 사이클로 작동시 65K 미만;
- 소음 수준 : 70B 이하
- 원자로 구조 : 오일 침수 형, 에폭시 관 실린더 형;
V.Main 다음과 같이 측정 및 제어 소프트웨어 패널 :
VI. 액세서리
- 스토리지 액세서리 액세서리 박스
- 전원 입력 케이블
- 전원 출력 케이블
- 변압기의 출력 케이블
- 시스템 접지 케이블
- 반응기의 병렬 케이블
- HV 측정 케이블 (전압 분배기의 신호 출력 케이블)
- HV 출력 케이블 (원자로 분리, 분배기와 시험 대상물)
- 디바이더 용지지베이스
- 시험용 원자로 및 분배기 용 코로나 링
- 최종 시험 성적서, 품질 인증서, 사용 설명서 및 포장 목록이 제공됩니다.
VII. 기타 일반 모델
7.1 123KV ~ 300KV 급 GIS 현장 AC hipot 시험
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 신청 (45Hz 출발부터) |
| CHX-400KVA / 200KV, 400KV | 200KV * 2 | 2A @ 200KV | 400KVA | 123KV 이하 GIS 등급 |
| 1A @ 400KV | 300KV 이하 GIS 등급 | |||
| CHX-800KVA / 200KV, 400KV | 200KV * 2 | 4A @ 200KV | 800KVA | 123KV 이하 GIS 등급 |
| 2A @ 400KV | 300KV 이하 GIS 등급 | |||
| CHX-1000KVA / 200KV, 400KV | 200KV * 2 | 5A @ 200KV | 1000KVA | 123KV 이하 GIS 등급 |
| 2.5A @ 400KV | 300KV 이하 GIS 등급 | |||
| CHX-2000KVA / 200KV, 400KV | 200KV * 2 | 10A @ 200KV | 2000KVA | 123KV 이하 GIS 등급 |
| 5A @ 400KV | 300KV 이하 GIS 등급 | |||
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
7.2 145KV ~ 362KV 급 GIS 현장 AC hipot 시험
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 신청 (45Hz 출발부터) |
| CHX-500KVA / 250KV, 500KV | 250KV * 2 | 2A @ 250KV | 500KVA | 145KV 이하 GIS 클래스 |
| 1A @ 500KV | 362KV 급 이하 GIS | |||
| CHX-1000KVA / 250KV, 500KV | 250KV * 2 | 4A @ 250KV | 1000KVA | 145KV 이하 GIS 클래스 |
| 2A @ 500KV | 362KV 급 이하 GIS | |||
| CHX-2000KVA / 250KV, 500KV | 250KV * 2 | 8A @ 250KV | 2000KVA | 145KV 이하 GIS 클래스 |
| 4A @ 500KV | 362KV 급 이하 GIS | |||
| CHX-3000KVA / 250KV, 500KV | 250KV * 2 | 12A @ 250KV | 3000KVA | 145KV 이하 GIS 클래스 |
| 6A @ 500KV | 362KV 급 이하 GIS | |||
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
7.3 170KV ~ 550KV 급 GIS 현장 AC hipot 테스트
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 신청 (45Hz 출발부터) |
| CHX-1200KVA / 300KV, 600KV | 300KV * 2 | 4A @ 300KV | 1200KVA | 170KV 이하 GIS 클래스 |
| 2A @ 600KV | 550KV 이하 GIS 클래스 | |||
| CHX-1800KVA / 300KV, 600KV | 300KV * 2 | 6A @ 300KV | 1800KVA | 170KV 이하 GIS 클래스 |
| 3A @ 600KV | 550KV 이하 GIS 클래스 | |||
| CHX-2400KVA / 300KV, 600KV | 300KV * 2 | 8A @ 300KV | 2400KVA | 170KV 이하 GIS 클래스 |
| 4A @ 600KV | 550KV 이하 GIS 클래스 | |||
| CHX-3600KVA / 300KV, 600KV | 300KV * 2 | 12A @ 300KV | 3600KVA | 170KV 이하 GIS 클래스 |
| 6A @ 600KV | 550KV 이하 GIS 클래스 | |||
| CHX-4800KVA / 300KV, 600KV | 300KV * 2 | 16A @ 300KV | 4800KVA | 170KV 이하 GIS 클래스 |
| 8A @ 600KV | 550KV 이하 GIS 클래스 | |||
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
7.4 123KV ~ 800KV 급 GIS 현장 AC hipot 시험
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 신청 (45Hz 출발부터) |
| CHX-2400KVA / 200KV × 4 | 800KV | 12A @ 200KV | 2400KVA | 123KV 이하 GIS 등급 |
| 6A @ 400KV | 300KV 이하 GIS 등급 | |||
| 3A @ 600KV | 550KV 이하 GIS 클래스 | |||
| 3A @ 800KV | 800KV 급 이하 GIS | |||
| CHX-3600KVA / 200KV × 4 | 800KV | 13A @ 200KV | 3600KVA | 123KV 이하 GIS 등급 |
| 9A @ 400KV | 300KV 이하 GIS 등급 | |||
| 4.5A@600KV | 550KV 이하 GIS 클래스 | |||
| 4.5A@800KV | 800KV 급 이하 GIS | |||
| CHX-4800KVA / 200KV × 4 | 800KV | 24A @ 200KV | 4800KVA | 123KV 이하 GIS 등급 |
| 12A @ 400KV | 300KV 이하 GIS 등급 | |||
| 6A @ 600KV | 550KV 이하 GIS 클래스 | |||
| 6A @ 800KV | 800KV 급 이하 GIS | |||
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
VIII. HV GIS에 대한 IEC 62271-203 : 2011의 현장 절연 테스트 표준 표
