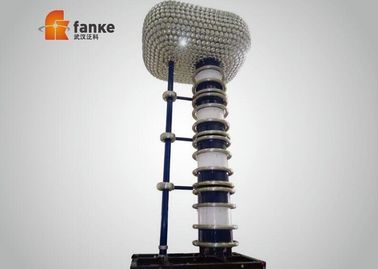

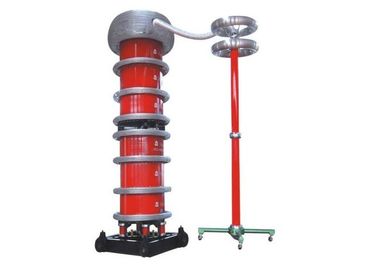

전원 주파수 AC 공진 내전압 시험 세트, EHV CVT 및 CB 루틴 시험용
I. 제품 설명 :
CHX - (L) 시리즈 HV 유도 조절 시리즈 공진 시험 시스템은 주로 과학 연구 및 전력 장비 제조 업체의 품질 테스트를위한 HV 전압 전기 장비의 전원 주파수 전압 내성 시험에 사용됩니다. 전통적인 전력 주파수 시험 변압기 시스템과 비교 동일한 명세, 테스트 시스템을위한이 종류의 테스트 시스템을위한 전원 공급 장치 용량 필요
파형 왜곡 작고, Q 값이 높고, 크기가 작고, 테스트 대상의 범위가 넓습니다.
II. 신청 객체
- 부스트, 절연체, 절연 도구, 전압 등급이 500KV 이하인 부스 바를위한 AC 고조파 일상 시험.
- 부분 방전 시험기 장착시 전압 상승시 PD 검출 시험 가능
- 110kV 이상의 전압으로 GIS, CT, 차단기, 케이싱 파이프, 절연체, 절연 공구, 버스 등의 AC 고전압 시험
III. 주요 구성 요소 :
- 공명 제어 콘솔
- 전압 조정기 캐비닛
- 여자 변압기
- 모듈러 타입의 가변 인덕턴스 리액터
- 결합 전압 분배기
IV. 주요 특징들
- 필요한 테스트 전원, 커패시터, 크기 및 무게는 기존 테스트 트랜스포머의 10 %에 불과합니다.
- 높은 품질 요소 및 테스트 자동화 등급, 과전류, 과전압 및 플래시 오버의 완벽한 보호 기능
- ldeal 테스트 파형, 작은 파형 왜곡
- 리액터에 의해 사용되는 무한히 다양한 제어 유도는 복잡한 공진은 테스트 범위의 어느 시점에서든 도달 할 수 있습니다.
- 리액터에는 신뢰성있는 에어 갭 리미트 스위치와 에어 갭 표시기 스케일 및 센서가 장착되어있어 철심의 인덕턴스 갭을 제어반에서 직접 읽을 수 있습니다.
- 반응기는 시험이 끝난 후 에어 갭 초기 위치로 돌아갑니다.
- 위상 순서 백업 보호 장치가 변속기에 설치되어 손상을 방지합니다.
- PD 무료 시스템 설계, 소량의 부분 방전 자체.
V. 일반 기술 데이터 :
- 공진 회로 모드 : 가변 인덕턴스를 갖는 직렬 공진
- 시스템 모델 : 주문 제작
- 입력 전원 공급 장치 : 380 ± 10 % (단상), 50Hz / 60Hz
- 정격 출력 용량 : 주문 제작
- 정격 출력 전압 : 800KV 이상
- 정격 출력 전류 : 주문 제작
- PD 수준 자체 : 10pC 이상
- Reg. 주파수 범위 : 50 / 60Hz
- 출력 공진 전압 파형 : 순수 사인파
- 출력 파형의 THD : ≤1 %
- 단열 수준 : 1.1 배 미만 및 1 분 유지, 정상
- 듀티 사이클 : 정격 전류 작동 조건에서 30 분.
- 테스트 세트 자체의 품질 계수 : Q≥30;
- 온도 상승 : 정격 전류 30mints 하에서 65K 미만;
- 소음 수준 : 65dB 이하
- 원자로 구조 : 철 탱크 식으로 잠긴 오일, 조절 가능한 인덕턴스
VI. 기술 우세
- 전체 전력이 보상 된 무효 전력, 장비 및 전력의 전력은 측정 장비의 1/10 미만입니다. 동일한 용량의 장비에 비해 볼륨이 작고 가볍습니다.
- 출력 용량이 크고 전력 용량이 작고 비용이 적으며 작동이 쉽고 안전합니다.
- 일반적인 전류 필터 회로는 출력 전압 왜곡 (THD)이 매우 작다.
- 섬락 또는 고장 후 단락 회로 전류는 측정 된 전류의 1/10 (1 / Q)보다 작으며 고장 후에 고장 지점에 대한 손상을 효과적으로 방지 할 수 있습니다.
- 플래시 오버 후 아크가 자동으로 끊어 지므로 직렬 공진 전압을 안전하게 복구하기위한 길고 안정적인 프로세스입니다.
VII. 기능
- 리액터의 철심 갭에 대한 원격 제어 및 표시 기능 : 갭 센서는 리액터에 설치되어 콘솔의 철심 갭을 직접 판독하여 작동을 안내합니다. 갭 리미팅 스위치 및 표시기도 설치됩니다.
- 내구 시간이 다가 오면 자동 스텝 다운 기능 : 내구성 타이밍 은 디지 매틱 타이머를 채택합니다. 견딜 때까지 시스템이 자동으로 내려갑니다.
- 제로 위치 폐쇄, 제로 스타트 업 기능 : 제로 리미트 기능. 전압 조정기가 제로 위치에 있지 않으면 HV 출력 버튼을 닫을 수 없으므로 시스템이 0에서 단계적으로 상승합니다.
- 과전류 보호 : 시스템은 과전류 손상에 대한 높은 간섭 방지, 빠른 동작, 보호 테스트 대상인 과전류 계전기를 사용합니다.
- 과전압 및 시험 객체 플래시 오버 보호 기능 : 이 시스템은 전자식 과전압 및 플래시 오버 보호 보드를 사용하여 과전압 및 플래시 오버로부터 시험 대상을 보호합니다. 빠르고, 안정적이며 신뢰할 수 있으며, 불안정성, 큰 이산성 및 구형 갭 보호 전압의 불편한 조정을 극복합니다. 과전압 보호 설정은 수동 조정, 디지털 디스플레이로 직접적이고 편리하며 정확합니다. 플래시 오버 보호는 방전 신호 하강 지연의 사고 변동을 샘플링하고 기본 신호와 비교하여이를 결정합니다. 그것은 상승 지연의 우연한 차이에 의한 가능한 실수 이동을 피하면서 고정밀 도로 이루어집니다.
- 테스트 데이터를위한 실시간 모니터 기능 : HV 측 전압, 전류 및 LV 측 전압, 전류를 모니터링 할 수있어 테스트 상태를보다 직접적으로 볼 수 있습니다.
- 공진 및 스텝 업이 아닌 경우 회로 공진 및 잠금 기능의 디지털 디스플레이 :
- 역률로 시스템의 공진 상태를 직접 표시 할 수 있습니다. 시스템이 공진 지점에 있지 않다면, 닫기 버튼을 눌러서 스텝 업해야합니다. 시스템이 공진 상태로 조정되면 닫기 버튼을 놓고 위로 / 아래로 버튼을 클릭하여 위로 올라가거나 내려갑니다.
- 비상 정지 : 비상 브레이크 스위치를 "밟는다". 테스트 중에 비정상적인 조건이 발생하면이 스위치를 밟아 주전원이 즉시 차단되어 테스트 요원과 장비의 안전을 보호합니다.
VIII. 액세서리
- 스토리지 액세서리 액세서리 박스
- 제어 콘솔과 전압 조정기의 연결 케이블
- 전압 조절기와 여자 변압기 연결 케이블
- 변압기의 출력 케이블
- 시스템 접지 케이블
- 반응기의 병렬 케이블
- HV 출력 케이블 (원자로 분리, 분배기와 시험 대상물)
- HV 측정 케이블 (전압 분배기의 신호 출력 케이블)
- 최종 시험 성적서, 품질 인증서, 사용 설명서 및 포장 목록이 제공됩니다.
IX. 선택 모델
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 터빈 발전기 또는 화력 발전기 적용 |
| CHX-L-1000KVA / 500KV | 500KV | 2A | 1000KVA | 145KV 이하 및 CB 또는 CVT 용 |
| CHX-L-1200KVA / 600KV | 600KV | 2A | 1200KVA | 252KV 이하 및 CB 또는 CVT 용 |
| CHX-L-4000KVA / 800KV | 800KV | 5A | 4000KVA | 500KV 이하 및 CB 또는 CVT 용 |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
