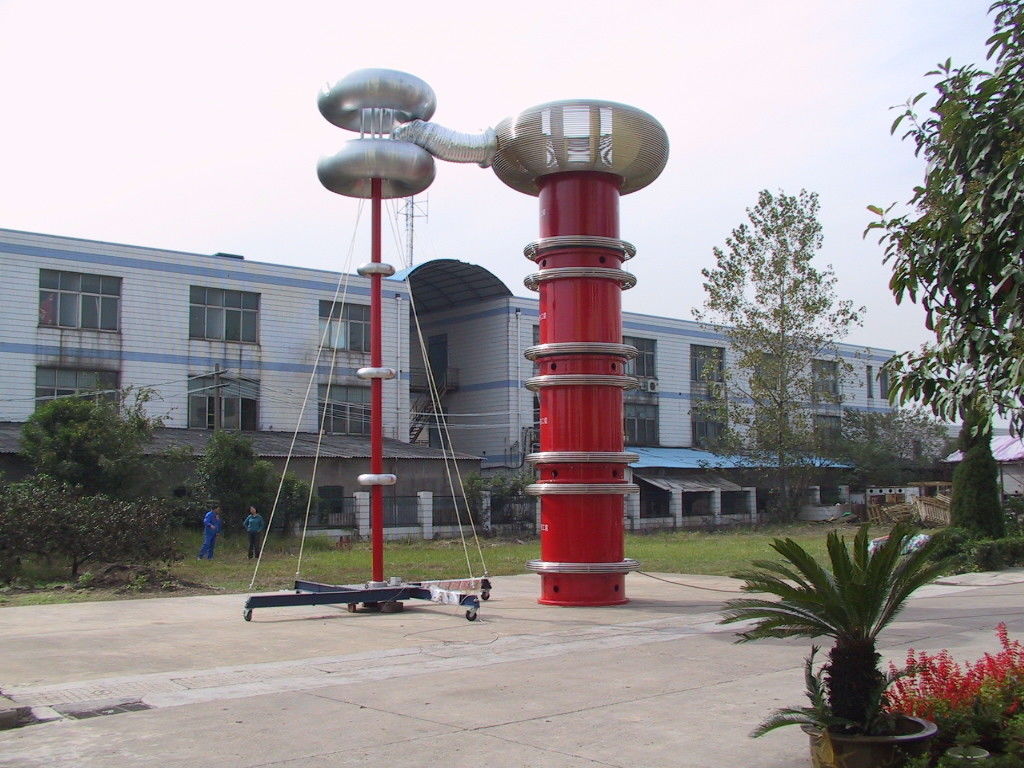

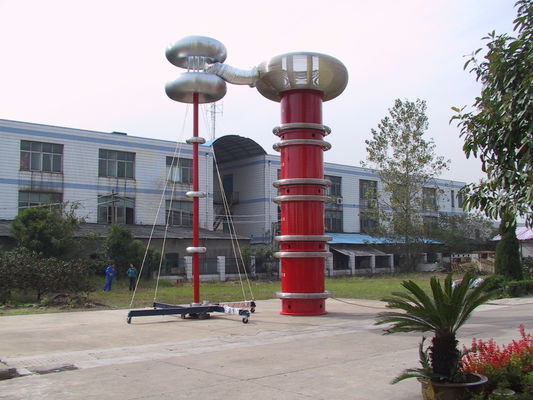

900kV 4500kVA 직렬 공진 시험은 대화면 표시 장치와 함께 설정했습니다

실험 동안 장비 사용 관계 테이블

장비의 2, 주요 기술적인 매개 변수
시스템 기술적 인디케이터
평가된 작동 입력 전원 : 380V±10% (3상) ; 50Hz
가변 주파수 전원 공급기의 정격 출력 : 400kW
정격출력용량 : 4500kVA
정격 출력 전압 : 900kV
출력 단계 수 : 단일 상
주파수 조정범위 : 주파수가 세트 범위, 전압 이내에 조정되는 때인 20Hz~400Hz는 일정한 출력입니다
출력 주파수 결의안 : 0.01Hz
출력 주파수 불안정성 : ≤0.05%
출력전압파형은 정현파입니다 : 파형 왜곡율 ≤1.0%
실행 시간 : 연속적인 60 분이 정격용량 하에서 구동됩니다
절연 계급 : 1.1 번 정격 전압 하에 1 분 동안 내전압
품질 계수 : Q>60 (f=30Hz)
가변 주파수 전력 공급기 캐패시티 : 400kW (푸쉬풀 방식 비례 증폭기)

체계의 3, 주요 기능 :
1) 변하기 쉬운 주파수 전력 공급은 완전한 정현파출력과 낮은 파형 왜곡을 가지고 있는 선 전력 증폭기 회로를 채택합니다
2) 자동 전압 안정화 조정 기능으로
3) 안전하고 믿을 만합니다. 다음을 포함하여 다양한 보호는 이 장치에 통합됩니다 : 방전파괴 보호, 초과 전압, 보호, 생산 단락 보호, 부트 제로 보호, 브릿지 비례변 증폭기 회로보호, 전력 곡선 보호, 등에서 설정하는 과전류. 어떠한 약간 보호도 나타날 때, 장치는 바로 시험 전압 출력을 차단하고, 검사 요원, 시험 생성물과 시험 시스템의 안전을 보장하기 위한 기간 회로 전원 공급기를 자릅니다
4) 하이-볼타게 측정신호는 완전히 고전압과 저전압 회로를 분리하기 위해 광섬유로 전해집니다
5) 2 제어 모드 : 자동 / 설명서
6) 320*240 도트 액정 화면과 다수 회전하는 마우스는 우호적 맨 머신 인터페이스, 쉽고 속동과 배선을 제공하고, 참으로 "단지 그것을 봅니다 "
7) 동기 전압, 경향과 주파수 디스플레이
8) 출력 주파수는 20-300Hz의 사정 거리 안에 끊임없이 조정할 수 있습니다
9) 출력 전압은 0~350V의 사정 거리 안에 끊임없이 조정할 수 있습니다
10) 공명 내전압 시험 기능으로
11) 자동 공진 진동수 검색 기능으로, 주파수대를 쓰는 다수 자동 주파수는 설정될 수 있습니다

4, 체계 표시 기능 :
1) 대화면 표시 장치로, 그것은 나타낼 수 있습니다 : 출력 전압, 출력 전류, 주파수, 대기 온도, 출구 공기 온도, 가변 주파수 전원 공급기 출력 전압 파형 도, 날짜와 시간, 거꾸로 세기 시간, 장애 정보, 기타 등등 ;
2) 그것은 시험 전압과 시간과 같은 테스트 파라메타에서 설정하는 기능을 가지고 있습니다 ;

제품의 5, 다른 특징 :
1) 장비에서 유입 전력 장비는 기름을 누출시키지 않습니다.
2) 모든 금속 셸은 장치에 있고 방부식과 내식 처리와 코팅이 획일적이고 아름답습니다. 주성분은 스테인레스 강 문패와 끝 신호를 가지고 있습니다.
3) 장치는 저장되고, 모여지고 실내에서 그리고 야외에서 해체될 수 있습니다 ; 방지 기능은 완전합니다. 제조는 그것에게 제어 장비, 트랜스, 원자로, 기타 등등을 보증하고의 장치가 1.1 배 정격 전압에 있고 검사 동안 완전히 고전압 부분 샘플 플래시오버 면, 그것이 개인 상해를 입히지 않을 것이고 시험 장비가 해로운 기계적이고 열 응력을 야기시키지 않을 것입니다. 전기적 실행은 손상되거나 손상됩니다.
4) 장비의 각 부는 국가 표준에 따른 문패를 가지고 있습니다, 그 말과 상징이 명백하고 오래가고 문패가 장비가 정상 작동에 있을 때 분명히 눈에 보입니다.
