매우 스마트 전력 변압기 테스트 장비 주파수 응답 분석기

전력 용 변압기 3 채널 DC 저항 테스터, 3 상 10A 테스트 전류 출력

I. 제품 설명 및 응용

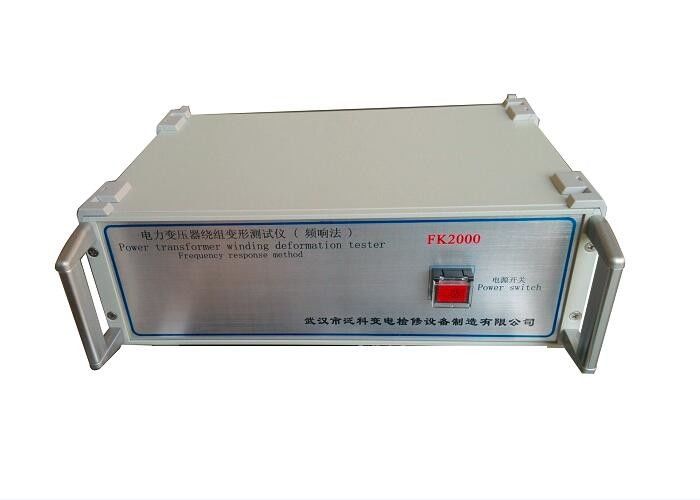

FK-2000 주파수 응답 분석기는 변압기 권선 변형 분석에 적용됩니다.이 분석기는 변압기의 내부 권선의 변화 정도를 결정합니다. 주파수 분석은 변압기의 내부 권선 매개 변수의 서로 다른 주파수 영역에서의 응답 변화로 양자화 된 주파수 응답 변화의 변화 및 경향에 영향을 미치는 변화량, 크기 및 영역의 양에 기초합니다. 측정 결과는 변압기가 심하게 손상되었는지 여부와 주요 정밀 검사가 필요한지 여부를 판단하는 데 도움이됩니다. .

II. 제품 키워드

• 변압기 권선 변형 시험기
• 주파수 응답 분석기
• FRA 테스터
• 파워 트랜스포머 용 주파수 응답 분석기
• 전원 및 자동 변압기 용 SFRA 테스트 세트

III. 풍모

1. 고속, 고집적 마이크로 프로세서를 사용하여 획득 및 제어.
2. 랩톱과 계측기간에 사용되는 통신 USB 인터페이스.
3. 노트북 컴퓨터와 계측기간에 사용되는 무선 Bluetooth 인터페이스 (옵션).

4. 하드웨어는 권선 왜곡, 팽창, 시프트, 기울기, 중간 회전 단락 변형 및 단상 접촉 단락과 같은 결함을 정확하게 진단 할 수있는 전용 DDS 디지털 고속 스캐닝 기술 (미국)을 채택합니다.
5. 고속 듀얼 채널 16 비트 A / D 샘플링 (현장 테스트, 이동 탭 체인저 및 웨이브 커브는 명백한 변화를 보여줍니다).
6. 신호 출력 진폭은 소프트웨어에 의해 조정되고 진폭의 피크 값은 ± 10V입니다.
7. 컴퓨터가 자동으로 테스트 결과를 분석하고 전자 문서 (Word)를 생성합니다.

8. 계측기에는 선형 주파수 스캐닝 측정과 세그먼트 주파수 스캐닝 측정이 있으며 중국의 두 기술 그룹의 측정 모드와 호환됩니다.

9. 진폭 - 주파수 특성은 진폭 - 주파수 특성 시험기에 대한 국가 기술 규격과 일치한다. X 좌표 (주파수)는 선형 인덱싱 및 로그 인덱싱을 사용하므로 선형 인덱싱 및 로그 인덱싱을 사용하여 커브를 인쇄 할 수 있습니다. 사용자는 실제 필요에 따라 선택할 수 있습니다.
10. 자동 테스트 데이터 분석 시스템.
10.1 권선 유사성 비교에서 A, B, C 위상을 비교하고
분석 결과는 다음과 같습니다.
① 우수한 일관성
② 좋은 일관성
③ 일관성 부족
④ 일관성 부족

10.2 원래 데이터를 호출하고이를 AA, BB, CC 및 분석 결과와 같은 현재 위상의 현재 데이터와 비교하여 권선 변형을 비교합니다.
① 정상 권선
② 경미한 변형
③ 적당한 변형
④ 심한 변형

11. Word 전자 문서는 저장 및 인쇄를 위해 자동으로 생성 될 수 있습니다.

12.이 장비는 전기 표준 DL / T911-2004 "변압기 권선 변형 주파수 응답 분석"의 기술적 요구 사항을 완벽하게 충족 할 수 있습니다.

VI. 기술 파라미터

1. 스캔 모드 :

1.1. 선형 스캐닝 분포 스캐닝 측정 범위 : (10Hz) - (10MHz) 40000 스캐닝 포인트, 해상도 0.25kHz, 0.5kHz 및 1kHz

1.2. 세그먼트 주파수 스캐닝 측정 분포 : 주파수 스캐닝 측정 범위 : (0.5kHz) - (1MHz), 2000 스캐닝 포인트;

• (0.5kHz) - (10kHz)
• (10kHz) - (100kHz)
• (100kHz) - (500kHz)
• (500kHz) - (1000kHz)

2. 기타 기술 파라미터

2.1. 진폭 측정 범위 : (-120dB) ~ (+ 20dB)
2.2. 진폭 측정 정확도 : 0.1dB
2.3. 스캐닝 주파수 정확도 : 0.01 %
2.4. 신호 입력 임피던스 : 1MΩ
2.5. 신호 출력 임피던스 : 50Ω
2.6. 신호 출력 진폭 : ± 20V
2.7. 테스트 반복 비율 : 99.9 %
2.8. 측정기 크기 (LxWxH) 300X340X120 (mm)
2.9. 장비의 알루미늄 상자 크기 (LxWxH) 310X400X330 (mm)

2.10. 전체 중량 : 10kg

IV. 기타 이점

1. 측정 부분과 분석 소프트웨어로 구성됩니다.

측정 부분은 신호 생성 및 신호 측정 구성 요소로 구성된 고속 마이크로 컨트롤러로 제어됩니다. 측정 부분은 무선 블루투스 인터페이스를 통해 태블릿 컴퓨터에 연결되므로 배선이 필요없고 사용하기가 쉽지 않으며 태블릿 PC 또는 랩톱에 대한 USB 인터페이스가 필요합니다.

2. 시험에서는 변압기의 연결 버스 바를 제거해야하지만 변압기 덮개를 들어 올릴 필요가 없으며 변압기를 분해 할 필요가 없습니다.

3.이 장비는 변압기의 변형에 대해 더 많은 분석을 제공하기 위해 0.25kHz, 0.5kHz 및 1kHz의 스캐닝 간격에서 최대 10MHz의 스캐닝 주파수로 다양한 주파수에 대한 선형 주파수 스캐닝 측정 기능을 갖추고 있습니다.
4. 자동 범위 조정, 자동 샘플링 주파수 조정 및 기타 기능으로 매우 스마트하고 사용하기 쉽습니다.

5.이 소프트웨어는 Windows 플랫폼에서 실행되며 windows98 / 2000 / winXP / Windows7 시스템과 호환되며 사용자에게보다 편리하고 편리한 디스플레이 인터페이스를 제공합니다.
6. 역사 곡선에 대한 비교 분석을 제공합니다.이 곡선에는 관찰을위한 다중 히스토리 곡선을로드 할 수 있으며, 분석을 위해 특정 곡선을 선택할 수 있습니다.

자동으로 변압기 권선의 상태를 진단 할 수있는 전문 분석 및 지능형 진단 시스템에 7.Equipped. 권 선형 변형을 진단하고 참조 용 진단 결론을 내리기 위해 동시에로드 된 6 개의 곡선 각각의 매개 변수를 자동으로 계산할 수 있습니다.

8. 소프트웨어는 전원 관리 기능을 가지고 있으며 현장 사용의 필요성을 충분히 고려하여 변압기 권선 변형 진단을위한 기초를 제공하기 위해 환경 조건 매개 변수를 자동으로 절약합니다. 측정 된 데이터는 자동으로 저장되며, 사용자가 테스트 보고서를 인쇄 할 수 있도록 컬러 인쇄 기능이 있습니다.

9. 소프트웨어는 분명히 사용자에게 친숙하며, 대부분의 측정 조건은 선택 사항이며 변압기는 진단 참조 용으로 저장된 세부 매개 변수를 사용하며 필드에 입력 할 필요가 없습니다. 정보를 나중에 추가하거나 수정할 수 있으므로 사용하기가 더 편리합니다.

10. 소프트웨어는 고도의 지능을 가지고 있습니다. 입력 후 출력 신호가 연결되고 조건 매개 변수가 설정되면 모든 측정을 수행 할 수 있으며 측정에서 이력 파형 곡선을 언제든지 열어서 측정을 비교, 관찰 및 중지 할 수 있습니다.

11. 각 단계를 측정하는 데 필요한 시간은 60 초 미만입니다. 고, 중, 저 권선의 전원 변압기 (용량, 전압 수준은 제한되지 않음)의 경우 권선 변형 측정에는 총 시간이 10 분을 초과하지 않아야합니다.

12. 변압기를 측정 할 때 작업자는 신호 입력 및 출력 리드를 자유롭게 배치 할 수 있으며 측정 결과에 영향을 미치지 않습니다. 노동자는 노동 강도를 줄이기 위해 내려 가지 않고 변압기의 오일 탱크에 머무를 수 있습니다.
