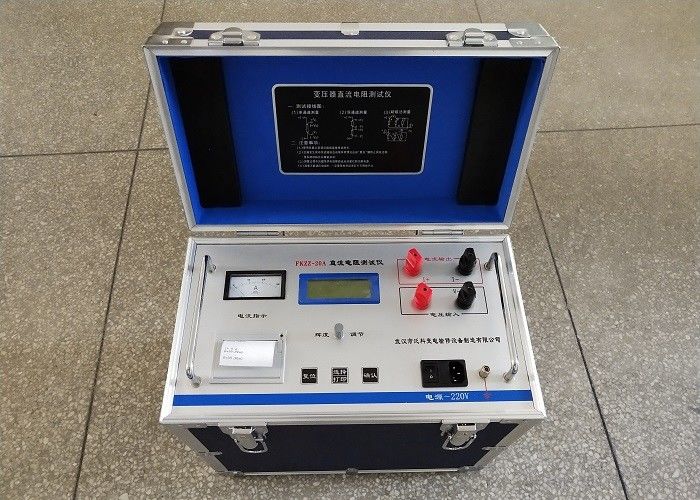

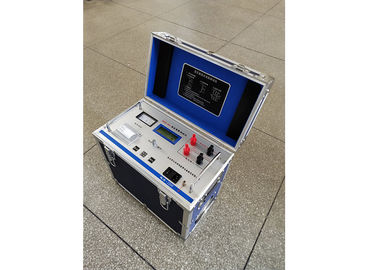

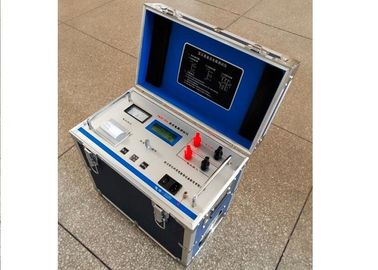

변압기의 자동적인 온도 상승 시험 장비 두 배 채널 Dc 저항 시험

전력 변압기 두 배 채널 DC 저항 검사자, 온도 상승 시험, 자동적인 시험

i. 제품 설명과 신청

변압기 DC 저항 시험은 변압기 제조에 있는 완제품과 대략 완성되는 제품 공장 시험, 임명 및 이양 시험에 있는 가장 중요한 시험 품목의 하나이고 전기 파워 부분의 예방 시험에서 효과적으로 달리기 후에 존재하는 변압기 코일 및 숨겨지은 위험의 물자 선택, 용접 및 연결 부속에 있는 풀림 물가 부족 및 부서지는 선과 같은 제조상의 결함을 찾아낼 수 있습니다.

변압기 DC 저항의 빠른 측정을 위한 요구에 응하기 위하여. 우리의 회사는 사용해서 DC 저항 검사자의 신세대를 소유합니다 기술적인 이점을 개발했습니다. 아주 새로운 3 세 전력 공급 기술을 사용하여, 그것에는 작은 양이, 경량과 큰 산출 현재, 등이 있습니다.

완전한 기계는 단 하나 칩 마이크로컴퓨터 (SCM)에 의해 통제됩니다, 전체적인 기계는 자동적으로 자가 점검, 자료 처리 및 전시, 등 완료하고, 자동적인 출력과 출력 표시 기능을 소유합니다. 장비에는 고정확도가 있고 쉬운 가동, 변압기 DC 저항의 빠른 측정을 깨달을 수 있습니다.

II. 특징

1. 검사자에는 큰 산출 현재 (최대 20A) 및 최고 위탁 전압이 있습니다 (50V를 출력할 수 있습니다).
2. 그것에는 넓은 측정 범위 (0Ω-40KΩ)가 있어, 변압기와 계기 변압기의 모든 유도적인 DC 저항, 등을 측정할 수 있.
3. 기계는 자동적인 자석 원조 기능을 소유하고, YND11large 수용량 철 핵심 5 다리가 있는 낮 전압 및 구석 합동 변압기의 감기 시험을 위해 고/저 전압 끈 흥분을 사용합니다. 내부적으로, 검사자는 선정한 단계에 따라 낮 전압 감기의 빠르고 정확한 측정을 깨달을 수 있을 위하여 자동적으로 감기를 연결합니다. 그것은 2개의 수로와 더불어 변압기의 온도 상승 시험 도중, 순간 표본 추출 측정을 위한 시간을 위한 요구에, 응할 수 있고 온도 상승 시험을 만드는 인쇄 출력은 간단하고 편리합니다.
4. 그것은 보호 회로 및 높은 신뢰성을 완전히 했습니다. 표시된 자료를 높게 명료한 시키는 큰 색깔 스크린에.
5. 검사자는 끊임없는 달력, 100개의 데이터 세트의 저장을 특색짓고 자동적인 온도 계산, 등, 자료를 때 폐쇄 잃지 않을 것입니다. 그것은 또한 체크의 데이터 수출을 위한 U 디스크 공용영역으로 갖춰집니다.
6.  그것에는 위 컴퓨터의 제어 소프트웨어와 RS485 통신 인터페이스가 협력할 수 있습니다 있습니다. 그것은 원격 제어와 측정을 깨달을 수 있습니다.
7. 장비는 자동적으로 소자를 지휘할 수 있습니다, 변압기 remanence를 감소시키고 닫히기에 있는 어려움을 피할 것입니다.
8. 장비에는 보호가 있고 AC380V 전력 공급, 의 misconnection에 대하여 경보 기능 misoperation 때문에 손상을 감소시킬 것입니다.
9. 그것은 또한 넓은 적용 가능한 온도, 고정확도, 진동 가공, 반대로 방해, 높은 안정성 및 휴대 가능 같이 특성을 소유합니다. 그것에는 출력을 위한 오디오 경보가 있고 공간 출력 표시는, 이들 또한 수 있습니다 misoperation를 감소시킬 작용합니다.

III. 기술적인 모수

1.Output 전압: 50V

2.Test 현재 장치: 20A, 10A, 3A, 1A, 15mA

각 장치에 3.Test 범위:

      20A: 0Ω~2Ω

      10A: 0.002Ω~4Ω

      3A: 0.006Ω~13Ω

      1A: 0.02Ω~40Ω

      15mA: 30 Ω~4KΩ

4. 시험 정확도:  0.2%±0.0002mΩ

5. 최소한 해결책: 0.0001 mΩ

6. 입력 파워: AC220V±10%; 50Hz±1Hz

7. 작동 온도: -20℃-40℃

8. 상대 습도: ≤90%RH의 습기 응축 없음
