트리플 주파수 전력 변압기 시험 장비 IEC60076-3-2013 표준

전력 용 변압기, 3 중 주파수 발전 그룹 용 유도 전압 내전 테스트 세트

I. 제품 설명 :

유도 과전압 내전 테스트 (ACSD, ACLD, DVDF)라고도하는 유도 전압 내전 테스트 (IVWT)는 전력 변압기의 가장 중요한 유전체 테스트 중 하나입니다. IEC60076-3-2013에 따라 IVWT는 일상적인 테스트 및 수용 테스트에 필수적입니다. abobe 110KV 전원 변압기 용.

MODEL IVWT 시리즈 유도 전압 내전압 시험 세트는 132KV 급 전력 변압기 용량 이하의 유도 전압 내전 시험을 위해 설계되었습니다.이 시험 세트는 변압기 절연 성능을 시험하기 위해 단상 또는 삼상으로 2 배 또는 3 배의 일정한 주파수에서 가변 2 배 전압 출력을 제공합니다 코일 층 전환. 동기 발생기 출력 주파수는 150Hz입니다. , 단상 또는 삼상 출력은 제어판에서 변경할 수 있습니다

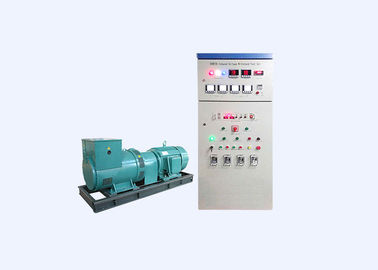

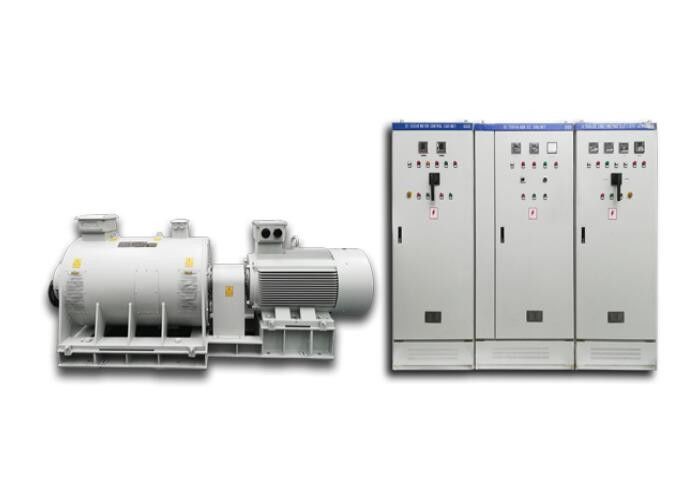

II. 테스트 세트의 주요 구성 요소

1. 3 상 비동기 모터, 정격 주파수, 380V, 50Hz, 원피스
2. 3 상 동기 발전기, 정격 주파수 150Hz, 1 피스

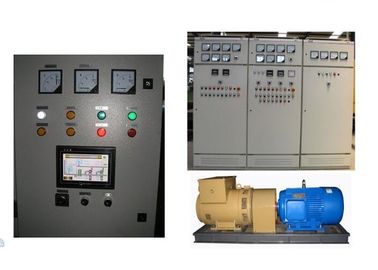

3. 제어 및 흥분 캐비닛, 한 조각.

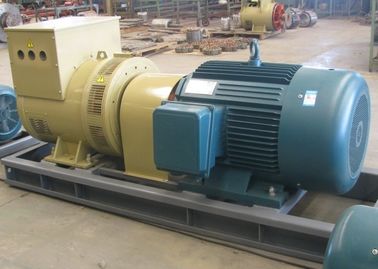

4. 모터 및 발전기는 동일한 하나의 받침대에 배치되고 강철 커플로 연결됩니다.

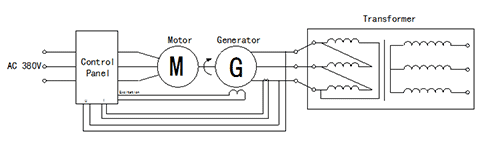

III. 작동 원리

이 모터가 동기식 발전기를 정격 회전 속도까지 구동하는 동안 DC 여자 동력에 의해 발생 된 여자 전류가 발전기 회 전자 코일에 입력됩니다. 따라서 발전기의 회 전자가 작동하고 있기 때문에 발전기는 AC 전류를 출력합니다. 여자 전류 변화에 따른 출력 전압 변화.

IV. 발전기 구조

실제로 발전기는 동기식 발전기와 DC 여자 전원으로 구성됩니다.

DC 여자 전원 공급 장치는 DC 전류 / 여자 전류를 생성기 로터에 제공하고 여기 전류 및 여자 전압을 표시 할 수 있습니다.

V. 유니버설 제품 특징 :

1. IEC60076-3-2013에 따른다.

2.Digital DC excitation 전원 공급 장치.

3. 출력 : 일정 주파수 150Hz, 가변 전압 AC 30-800V 또는 AC 110 ~ 1100V

4. 측정 및 전시 :

4.1 입력 전압, 입력 전류, 입력 주파수, 정확도 0.2 %;

4.2 출력 전류 (단상 / 삼상), 출력 전압 (단상 / 삼상), 출력 주파수, 정확도 0.2 %

4.3 여자 전류, 여자 전압, 타이밍

4.4 표시 : 전원, 제로, 과전압, 과전류, 단상 / 삼상, 모터 기동, 모터 정지,

4.5 제어 버튼 : 모터 시작, 모터 정지, 여자 작동, 여자 작동 중지, 비상

5. 테스트 기간은 시간 컨트롤러에 의해 사전 설정 될 수 있습니다.

모터 스타트 업 모드 : star-delta

7. 모터 방향 : 시계 방향.

8. 발전기 연결 : 삼상 출력을위한 별, 단상을위한 열린 델타

9. 보호 :

9.1 여기 전원 공급 장치 : 여기 전류에 대해 0 연동;

9.2 발전기 : 발전기 측의 A, B, C 상 과전류 및 과전류 값을 설정할 수있다. 발전기 측에서 A 상에 대한 과전압 보호;

9.3 모터 : 과전류, 과부하;

VI. 선택 모델 및 주요 매개 변수
