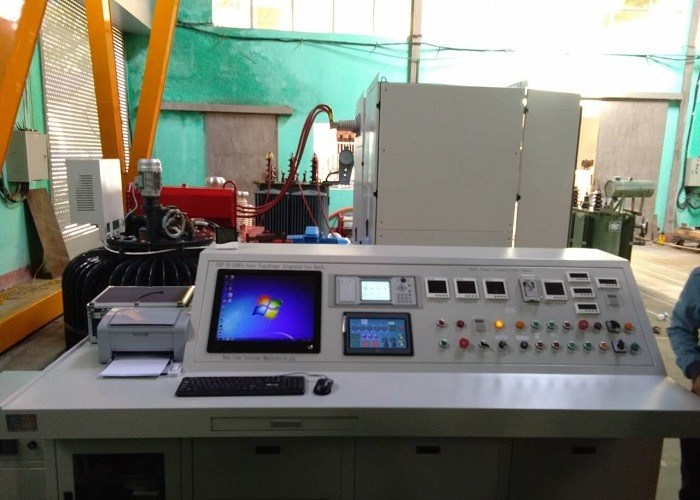

완전 자동 변압기 통합 테스트 벤치, 전력 변압기 종합 테스트 시스템
I. 제품 설명 및 응용
전원 변압기의 제조 또는 유지 보수 전후에 필요한 루틴 품질 검사 및 시험 항목이 필요합니다.
Power Transformer Comprehensive Test Systems는 위의 테스트 목적으로 설계되고 사용됩니다. 고객 주문의 다양한 테스트 항목 요구 사항에 따라, 그것은 PLC 컴퓨터와 포괄적 인 모듈 형 소프트웨어를 채택하고 추가 전류 미터, 전압계 및 전원 측정기를 한 몸 유형 테스트 벤치, 대폭 개선 된 테스트 효율성, applicabilityand 테스트를 intergrate 정확성. 자동으로 시험 보고서를 작성하고 저장할 수 있으며 외부 프린터로 보고서를 인쇄 할 수 있습니다.
테스트 시스템은 다음과 같은 테스트 항목을 포함 할 수 있습니다.
1.1 시스템 내부 주요 시험 항목
1.2 시스템 외부의 보조 테스트 항목
1.3 전원 변압기를 테스트하는 사용자 정의 기능
목 | 측정 범위 | 상대 오류 |
전압 | 0.1-600V | ± (0.2 % 판독 + 0.1 % 범위) |
흐름 | 0.1-200A | ± (0.2 % 판독 + 0.1 % 범위) |
힘 | U * 나 | ± (0.2 % 판독 + 0.1 % 범위) |
역률 | 0.1-0.9999 | ± 3 표 |
전원 공급 장치 | AC220V ± 10 % 50Hz ± 2 % | |
작동 조건 | 사용 온도 범위 0-40 ℃ 상대 습도 30 % -90 % | |
외곽 치수 | 사용자 정의 | |
무게 | 사용자 정의 |
II. 시험 시스템은 3 가지 주요 부분
변압기 통합 테스트 시스템 모니터링 스테이션 (또는 이름 모니터링 및 샘플링 캐비닛);
변압기 통합 시험 시스템 제어 캐비닛 (또는 보조 제어 캐비닛 이름 );
변압기 통합 테스트 시스템 운영 플랫폼 (또는 테스트 벤치 이름);
III. 유니버설 구조 및 기능
VI.FKBT-III-250KVA 모델의 적용 (예)
4.1.The 시스템은 전원 변압기 테스트, 변압기 사양 테스트에 적용됩니다. 다음과 같습니다 :
4.2 시스템에는 다음과 같은 테스트 기능이 있습니다.
SN. | 시험 항목 | 구매자 측의 테스트 | 고객 측면 에서 테스트 |
1 | 전원 변압기에 대한 무부하 특성 시험 | √ | √ |
2 | 전원 변압기의 부하 손실 특성 시험 | √ | √ |
삼 | 전력 용 변압기의 전원 주파수 내전압 시험 | √ | √ |
4 | 3 배 2 배 주파수 전원 변압기에 대한 내전압 시험 | √ | √ |
5 | 전력 변압기 권선에 대한 권선비 및 극성 시험 | √ | √ |
6 | 전력 변압기 권선에 대한 직류 저항 시험 | √ | √ |
7 | 전원 변압기의 온도 상승 시험 | √ | √ |
4.3 참조 표준
GB 1094.1-1996 | 전원 변압기 부품 1 : 일반 |
GB 1094.2-1996 | 전원 변압기 부품 2 : 온도 상승 |
GB 1094.3-1996 | 전원 변압기 부품 3 : 절연 레벨, 절연 테스트 및 외부 절연 에어 갭 |
GB / T 1094.10--2003 | 전원 변압기 소음 측정 |
GB / T 6451-1999 | 삼상 오일 - immersed 전원 변압기 기술 매개 변수 및 요구 사항 |
GB 1094.11-2007 | 건식 변압기 |
GB / T 10228--2008 | 건식 변압기 기술 파라미터 및 요구 사항 |
GB / T 15164--1994 | 오일에 잠긴 전원 변압기 부하 지침 |
GB / T 507--2002 | 절연 내압 측정 |
IEC60076-1 ~ 5 | 전원 변압기 |
IEC60726 | 건식 변압기 |
4.4. 수출을위한 구성 및 공급 범위
케이스 번호 | 구성 요소 이름 및 사양 목조 케이스 | 수량 | 꾸러미 | NW (kgs) | GW (kgs) | L * W * H (mm) | 음량 (m3) |
8-1 | 전원 변압기 통합 테스트 벤치, 모델 : FKBT-III-250KVA 호스트 기계, 필요한 구성 요소, 와이어, 테스트 액세서리 등을 포함 | 1 개 | 나무 상자 | 1100 년 | 1250 | 2500 * 1080 * 1460 | 3.942 |
8-2 | LV 보조 제어 콘솔, 모델 FKBT-III, 산업용 제어 컴퓨터 포함 전문 테스트 소프트웨어 및 부품 테스트 케이블 포함 | 1 개 | 나무 상자 | 650 | 700 | 1100 * 1050 * 2430 | 2.842 |
8-3 | HV 보조 제어 콘솔 및 HV 정확도 CT 및 PT, 부품 테스트 케이블 포함 | 1 개 | 나무 상자 | 700 | 750 | 1300 * 1130 * 2430 | 3.614 |
8-4 | 유도 형 전압 조정기 (삼상 형), 모델 TSJA-250kVA | 1 개 | 나무 상자 | 1510 년 | 1600 | 1265 * 1265 * 1700 | 2.721 |
8-5 | 중간 주파수 발생 장치, 모델 FKBF-40kVA | 1 개 | 나무 상자 | 620 | 650 | 1830 * 600 * 900 | 0.989 |
8-6 | 온도 상승 시험 및 환경 온도 검사 시험기 및 온도 샘플링 프로브 용 깔끔한 캐비닛 | 1 개 | 나무 상자 | 165 | 200 | 550 * 580 * 810 | 0.259 |
8-7 | 중간 시험 변압기 (삼상 형), 모델 : YDJ-250kVA / 2, 3, 6, 12kV / 0.6kV | 1 개 | 나무 상자 | 2900 | 3150 | 1910 * 1850 * 2000 | 7.067 |
8-8 | 오일 침수 시험 변압기 세트 CQSB (j) -40KVA / 50.75.100KV | 1 개 | 나무 상자 | 550 | 600 | 1120 * 860 * 1610 | 1.551 |
합계: | 8 가지 경우 | 8235kgs | 8950kgs | 22.985m 3 |
