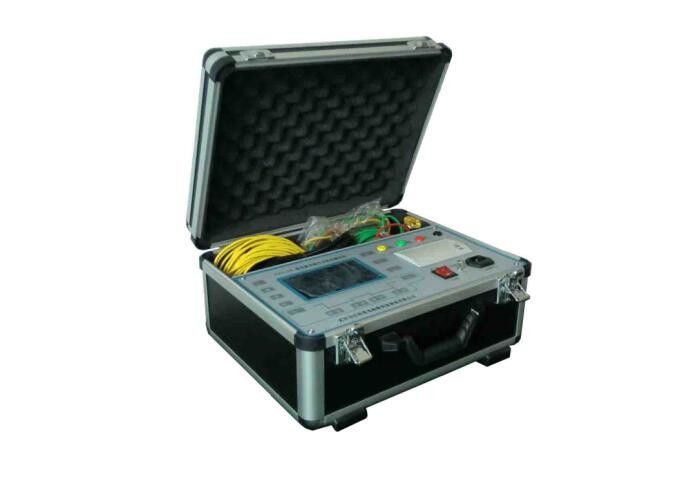

부하시 탭 체인저 테스트를위한 내구성있는 전력 변압기 테스트 장비

전원 변압기 부하시 탭 체인저 특성 테스터, 변압기 탭 체인저 테스터

I. 제품 설명 및 응용

FKC-1A Tester는 전력 계통의 변압기 및 특수 변압기의 부하시 탭 절환 장치의 전기적 특성 지표를 측정 및 분석하고 시험 데이터의 분석, 저장 및 인쇄 기능을 가진 포괄적 인 시험 장비입니다. 컴퓨터로 제어 됨으로써 특별히 설계된 측정 회로를 통해 부하시 탭 절환 장치의 전이 시간, 전이 파형, 전이 저항 및 3 상 동시성과 같은 파라미터의 자동 측정이 가능하므로 사용자는 탭 - 필요에 따라 변압기의 3 상 슬리브와 중성점의 직접 배선을 통해 측정을 수행합니다.

FKC-1A 시험기는 전력 설비의 예방 시험 및 변압기 분해 검사에서 탭 체인저의 잠재 결함을 신속하게 진단하고 전력 변압기의 부하시 탭 절환 장치의 시험 방법의 문제점을 해결할 때 전력 시스템 작동의 신뢰성을 향상 시키는데 매우 중요합니다 구식이고 undedicated.

II. 풍모

1. 3 방향 독립 시험 전원, 최대 출력 전류는 0.5A 1A

2. 장비 샘플 속도 : 10 ~ 20 KHZ

3. 단일 파형의 최대 저장 시간 : 6.4 초

4. 전이 저항의 측정 범위 : Y / 0 형 변압기의 경우 1-40 Ω

Y 형 변압기는 1-20 Ω 입니다.

5. 측정 정확도 : 1-5 Ω , ≤ ± 10 %.

5-40 Ω , Δ≤ ± 5 % 시간 오차 : Δ≤ ± 1 %

6. 모니터 : 240'128T, T6963C 컨트롤러

7. 처리 부분 : 고속 8 비트 마이크로 프로세서, 데이터 메모리 : 512K

8. 고속 A / D 변환기, 최대 샘플 속도 400 KHZ

9. 전원 : 220V ± 10 % 힘 £ 200W

10. 차원 : 410mm'320mm '200mm.

11. 무게 : 20kg

III. 부속품

• 10m 테스트 와이어가있는 테스트 클립 4 개
• 악어 클립 1m 테스트 와이어 4 개 포함
• 전력선 1 개
• 인쇄 용지 2 롤
