발전기 회 전자 AC 임피던스 테스트 장비 Turn-To-Turn 단락 회로
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 용법: | 회전에 회전 단락 독특한 테스트 | Appliaction: | 발전기 회전자 AC 임피던스 테스트 |
|---|---|---|---|
| AC 임피던스: | 시험 범위: 0-6000Ω | AC 전압: | 시험 범위: 0-600V |
| AC 전원: | 시험 범위: 0-72KW | Ac 현재: | 시험 범위: 0~120A |
| 회수: | 시험 범위: 40-75HZ | 정확도를 시험하십시오: | 0.2% FS |
| 선택적인 기능: | 선택 교체 비율 측정 | 일치된 외부 전압 조정기: | 10KVA 또는 15KVA의 산출 전압: 0~600V |
| 하이 라이트: | 누설 전류 시험기,고전압 시험기 |
||
발전기 회 전자 AC 임피던스 테스트 장비, Turn-to-Turn 단락 회로 특성 테스트
I. 제품 설명 및 왜 테스트 장치를 선택해야합니까?
발전기 회 전자 권선의 Turn-to-Turn 단락 회로는 전력 시스템의 일반적인 결함입니다. 오류가 발생하면 회 전자의 전류와 권선의 온도가 증가하여 발전기의 출력을 제한하고 발전기의 정상 작동에도 영향을 미칩니다. 횡류 단락 회로는 일반적으로 발전기 회 전자 권선의 AC 임피던스 및 전력 손실을 측정하여 결정됩니다. 전통적인 측정 방법은 현장에서 조립 한 후 많은 측정 도구를 사용하여 측정하는 것입니다. 측정 시스템을 형성하기 위해 많은 테스트 장비를 필요로하는이 방법은 번거롭고, 시간이 오래 걸리고, 지루한 정렬 데이터와 측정 정확도의 단점을 가지고 있습니다.

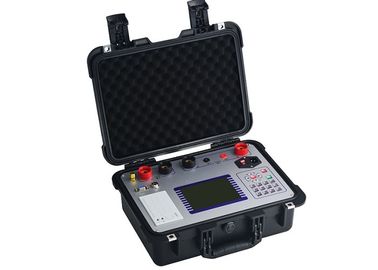

모델 FK-ZKC 발전기 로터 AC 임피던스 테스트 계기는 발전기 회 전자 권선에 턴 - 턴 턴 단락이 존재하는지 여부를 결정하기위한 특수 장비이며, 수동 및 자동 (일방향 또는 양방향)으로 발전기 회 전자의 많은 파라미터를 측정 할 수 있습니다 전압, 전류, 임피던스, 전력 및 회전 속도 등이 포함됩니다.이 장비는보다 강력한 기능, 바람직한 성능 및보다 편리한 사용으로 최첨단 고속 마이크로 프로세서 기술을 채택합니다. 시험기는 높은 신뢰성, 쉬운 작동, 높은 시험 정밀도, 소형 및 경량 등의 일련의 특성을 지니고 있으며 현재 국내 최고 수준에 있습니다.
II. 기술적 인 특징들
- 제품은 모든 측정 매개 변수 및 임피던스 특성 곡선 (전압, 전류, 임피던스, 전력, 주파수, 장비 번호, 시간 등 포함)의 완전 자동 획득, 측정, 디스플레이, 저장 및 인쇄를 제공 할 수 있습니다.
- 이 제품은 극도로 넓은 측정 범위를 특징으로하며, 자동 또는 수동으로 AC 임피던스와 모든 발전기 회 전자의 특성 곡선을 측정 할 수 있습니다.
- 이 제품에는 초대형 용량의 저장 장치가 내장되어있어 테스트 데이터를 저장하고 표준 산업용 통신 인터페이스 (RS232)를 통해 PC에 데이터를 업로드 할 수 있습니다. 데이터의 다운로드, 표준 테스트 보고서의 자동 생성 및 컴파일은 기술 관리 및 보관을 용이하게하기 위해 당사에서 개발 한 제품과 함께 제공된 소프트웨어를 사용하여 수행 할 수 있습니다.
- 이 제품에는 완벽한 과전압 및 과전류 보호 기능이있어 과전류 및 과전압 보호 임계 값을 테스트 매개 변수의 설정에 따라 자동으로 조정할 수 있습니다. 이러한 특성으로 인해 장치는 간단하며 테스트중인 장비의 안전을 보장 할 수 있습니다.
- 이 제품은 단상 변압기의 무부하 및 단락 회로 테스트뿐만 아니라 전압 (전류) 변압기 및 아크 억제 코일의 전압 - 전류 특성 테스트에도 사용할 수 있습니다.
- 제품에는 전체 중국어 메뉴 인터페이스와 커서 지침이있는 대형 스크린 그래픽 LCD가 있으며 간단하고 편리합니다. 테스트 데이터와 곡선을 실시간으로 표시 할 수 있으며 곡선 좌표를 자동으로 조정하여지도를 더 명확하게 읽을 수 있습니다.
- 제품에는 AC 임피던스 테스트 보고서와 AC 임피던스 특성 곡선을 실시간으로 인쇄 할 수있는 미니 프린터가 장착되어 있습니다.
III. 기술 파라미터
| SN. | 기술 내용 | 기술 파라미터 |
| 1 | 환경 조건 | 온도 : -5 ° C ~ 40 ° C 상대 습도 : <95 % (25 ° C) 고도 : <2500m 외란 : 강한 진동이나 강한 전자기장이 없음 전원 공급 장치 : 185VAC ~ 250VAC, 45Hz ~ 65Hz |
| 2 | AC 임피던스 테스트 범위 및 정확도 | 범위 : 0-6000Ω 정확도 : 0-1Ω / 0.2 % FS + 2d; 0-6000Ω / 0.2 % |
| 삼 | AC 전압 테스트 범위 및 정확도 | 범위 : 0-600V 정확도 : 0-50V / 0.2 % FS + 2d; 50-600V / 0.2 % |
| 4 | AC 전력 테스트 범위 및 정확도 | 범위 : 0-72KW 정확도 : 0 ~ 1kW 및 0.1> CosΦ> 0 1 % FS + 2d CosΦ> 0.1 0.5 % FS + 2d 1kW ~ 72KW 및 0.1> CosΦ> 0 1 % FS + 2d CosΦ> 0.1 0.5 % FS + 2d |
| 5 | AC 전류 테스트 범위 및 정확도 | 범위 : 0 ~ 120A 정확도 : 0-10A 0.2 % FS + 2d 10A-120A 0.2 % |
| 6 | 주파수 테스트 범위 및 정확성 | 범위 : 40-75Hz 정확도 : 0.2 % 클래스 |
| 7 | 볼륨 (L * W * H) | 415 × 225 × 200mm |
| 8 | 주인 무게 | 5kg |

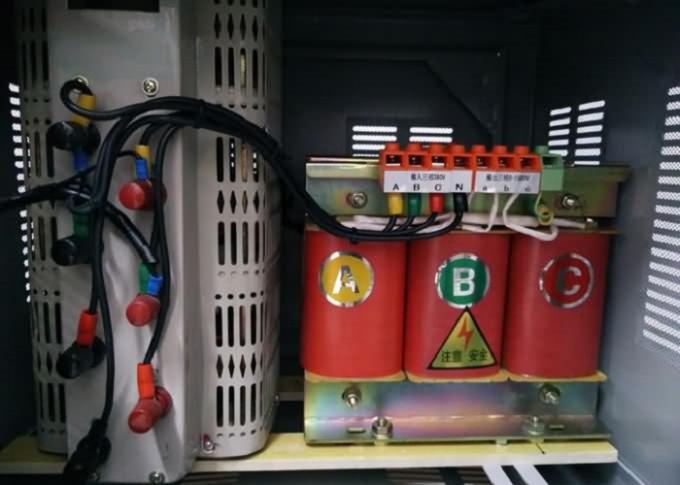

| 9 | 선택 테스트 부분 : 정합 된 외부 전압 조정기 | 유형 : 절연 형 전압 조정기 단계 : 단상 입력 전압 : 220V / 50Hz 용량 : 테스트 전압 및 테스트 전류에 따라 선택, 일반적으로 10KVA 또는 15KVA로 충분할 수 있습니다. 출력 전압 : 0 ~ 600V 근무 시간 : 발전기 회 전자 AC 임피던스 테스트를 위해 단시간 작동 |
IV. 연결도 테스트
참고 : 발전소의 전원 공급 장치에는 누출 보호 장치가 있으므로 정합 된 단상 전압 조정기는 차폐 기능이있는 분리형 전압 조정기 여야하며 전압 조정기의 전원을 켤 때 시험 중 서지 보호 기능을 제거해야합니다. 사진은 다음과 같다.
