제품 소개발전기 시험 장비

대형 발전기 시험 장비 전력 주파수 공진 회로 시험

대형 발전기 시험 장비 전력 주파수 공진 회로 시험

Large Power Generator Test Equipment Power Frequency Resonant Circuit Test
Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test Large Power Generator Test Equipment Power Frequency Resonant Circuit Test

큰 이미지 :  대형 발전기 시험 장비 전력 주파수 공진 회로 시험 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Fanke High-voltage
인증: ISO9001
모델 번호: CHX-L-3750KVA / 65KV
결제 및 배송 조건:
최소 주문 수량: 1 단위
가격: 40000~150000 USD /Unit according to detailed model
포장 세부 사항: 훈증을 가진 수출 표준 나무로 되는 케이스는 해방합니다
배달 시간: 35~45 일 일
지불 조건: L / C, T / T
공급 능력: 5units/2months
상세 제품 설명
원리를 시험하십시오: 힘 빈도 울리는 회로 용법: 큰 발전기 고정자 또는 회전자 감기를 위한 AC Hipot 시험
Max.capacity:: 3750KVA 맥스. 전압: 65kV
설계 특징:: 조정가능한 유도자 시험 반응기는, 50Hz 또는 60Hz 테스트 큰 수력전기 발전기 고정자 시험에, 바쳤습니다 구성 요소: 조정탁, 전압 조정기, 흥분 변압기, 조정가능한 유도자 반응기, 선택적인 짐 보상 짐 반응기 및 전압 분배 법칙
주파수를 시험하십시오: 50Hz 또는 60Hz 의무 주기: 10mints 또는 순서에 의해 만들어
정확도를 시험하십시오: 1.0% 이하 산출 파형: 순수한 사인 파동
스페셜을 위한: 큰 수력 전기 발전기 고정자 열 발전기 고정자를 위한 AC Hipot 시험 시험 기준:: IEC60060-1: 2010년; IEC 60034-1:2004; IEEE 115:2009; GB/T 8564-2003; JB/T 6204-2002
주: PD 자유로운 유형은 순서에 의해 할 수 있습니다
하이 라이트:

누설 전류 시험기

,

고전압 절연 시험기

1. 신청 :

IEC 및 IEEE의 관련 시험 기준에 따르면 , 발전기분해 검사 또는 신설시에 대용량 수력 발전기 또는 화력 발전기의 고정자 권선은 전원 주파수 (50 / 60Hz)에서 AC 내전압 시험을 수행해야합니다 ) 테스트 주파수, 그래서 권선의 절연 상태를 확인합니다.

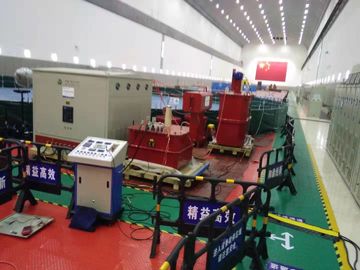

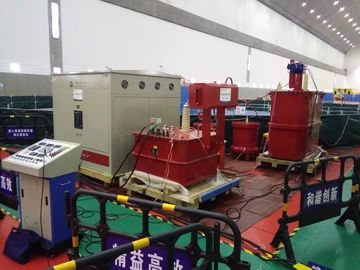

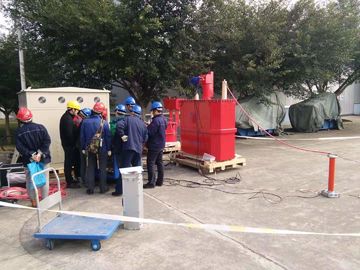

시험 세트 모델 CHX-3750KVA / 65KV는 중국의 Xiangjiaba 수력 발전소에서 주문 및 사용되었으며, 800MW 독립형 용량 의 고정자에 대한 전원 주파수 (50Hz) 시험 주파수 에서 현장 AC 내전압 시험수행 하는 데 사용됩니다. 발전기. 이 세트의 최고 시험 전압은 65KV를 넘지 않는다. 최대 testcucrent는 57A를 넘지 않습니다. 듀티 사이클은 10 분 이하이다.

지금까지이 테스트 세트는 다양한 보티 지 테스트 애플리케이션에 따라 여러 가지 일련의 모델을 형성했습니다. 유사 모델은 다른 일반적인 모델을 볼 수 있으며 다음 절에서 볼 수 있습니다.


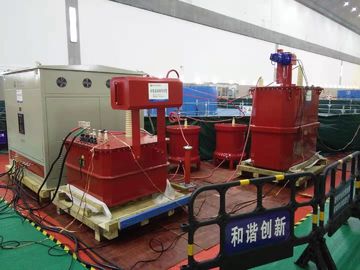

2. 주요 구성 요소 :

SN 구성 요소 이름 종류 및 사양 수량 각 무게 각 측정 기준
1 공명 제어 콘솔 DCG-L-400KVA / 380V 1 조각 25kgs 600 * 360 * 850mm
2 전압 조정기 캐비닛 DT-400KVA / 0 ~ 420V 1 조각 2500kgs 1350 * 1350 * 1450mm
여자 변압기 CQSB-400kVA / 6KV, 7KV, 10KV 1 조각 1300kgs 1050 * 750 * 1100mm
4.1 가변 인덕턴스 리액터 CHX (TL) -1500kVA / 65kV 1 조각 3500kgs 1450 * 750 * 1800mm
4.2 고정 인덕턴스 리액터 FKDK-1125KVA / 65KV 2 조각 800kgs D480 * H520mm
5 전압 분배기 SGB-100KV 1 세트 35kgs D170 * H1850mm
6 특수 테스트 액세서리
참고 : 특별 요구 사항은 주문에 의해 만들어 질 수 있습니다.

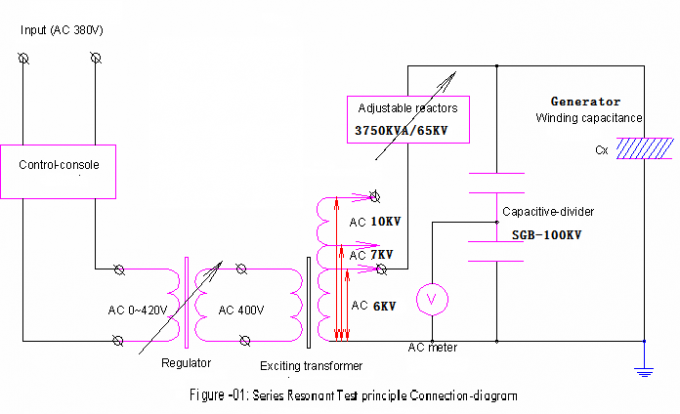

3. 시험 원리 :

5.1 직렬 공진 시험 회로의 장점

  1. 전체 전력이 보상 된 무효 전력, 장비 및 전력의 전력은 측정 장비의 1/10 미만입니다. 동일한 용량의 장비에 비해 볼륨이 작고 가볍습니다.
  2. 출력 용량이 크고 전력 용량이 작고 비용이 적으며 작동이 쉽고 안전합니다.
  3. 일반적인 전류 필터 회로는 출력 전압 왜곡 (THD)이 매우 작다.
  4. 섬락 또는 고장 후 단락 회로 전류는 측정 된 전류의 1/10 (1 / Q)보다 작으며 고장 후에 고장 지점에 대한 손상을 효과적으로 방지 할 수 있습니다.
  5. 플래시 오버 후 아크가 자동으로 끊어 지므로 직렬 공진 전압을 안전하게 복구하기위한 길고 안정적인 프로세스입니다.

5.2이 테스트 세트의 기능 및 특징

리액터의 철심 갭에 대한 원격 시험 기능 : 갭 센서는 리액터에 설치되어 콘솔의 철심 갭을 직접 판독하여 작동을 안내합니다. 갭 리미팅 스위치 및 표시기도 설치됩니다.

내구 시간이 올 때 자동 감속 기능 : 견딜 때 타이밍 디지 매틱 타이머를 채택합니다. 견딜 때까지 시스템이 자동으로 내려갑니다.

제로 위치 폐쇄, 제로 스타트 업 기능 : 제로 리미트 기능이 있습니다. 전압 조정기가 제로 위치에 있지 않으면 HV 출력 버튼을 닫을 수 없으므로 시스템이 0에서 단계적으로 상승합니다.

과전류 보호 : 시스템은 과전류 손상에 대한 높은 안티 간섭, 빠른 동작, 보호 테스트 개체의 과전류 릴레이입니다.

과전압 및 시험 대상 플래시 오버 보호 기능 : 본 시스템은 과전압 및 플래시 오버 보호 보드를 사용하여 과전압 및 플래시 오버로부터 시험 대상물을 보호합니다. 빠르고, 안정적이며 신뢰할 수 있으며, 불안정성, 큰 이산성 및 구형 갭 보호 전압의 불편한 조정을 극복합니다. 과전압 보호 설정은 수동 조정, 디지털 디스플레이로 직접적이고 편리하며 정확합니다. 플래시 오버 보호는 방전 신호 하강 지연의 사고 변동을 샘플링하고 기본 신호와 비교하여이를 결정합니다. 그것은 상승 지연의 우연한 차이에 의한 가능한 실수 이동을 피하면서 고정밀 도로 이루어집니다.

테스트 데이터 실시간 모니터링 기능 : 테스트 상태를보다 직접적으로 볼 수있는 HV 측 전압, 전류 및 LV 측 전압, 전류를 모니터링 할 수 있습니다.

공진이 아닌 경우 회로 공진 및 잠금 기능의 디지털 표시 및 스텝 업 :

역률로 시스템의 공진 상태를 직접 표시 할 수 있습니다. 시스템이 공진 지점에 있지 않다면, 닫기 버튼을 눌러서 스텝 업해야합니다. 시스템이 공진 상태로 조정되면 닫기 버튼을 놓고 위로 / 아래로 버튼을 클릭하여 위로 올라가거나 내려갑니다.

비상 정지 : 비상 브레이크 스위치를 "밟는다". 테스트 중에 비정상적인 조건이 발생하면이 스위치를 밟아 주전원이 즉시 차단되어 테스트 요원과 장비의 안전을 보호합니다.

6. 일반 기술 데이터 :

  1. 시스템 테스트 모드 : 가변 인덕턴스가있는 시리즈 공진
  2. 시스템 모델 : CHX-L-3750KVA / 65KV
  3. 입력 전원 공급 장치 : 380 ± 10 % (단상), 50Hz / 60Hz
  4. 정격 출력 용량 : 3750kVA
  5. 정격 출력 전압 : 65KV
  6. 최대 시험 전압 : 65KV 이상
  7. 정격 출력 전류 : 57A
  8. Reg. 주파수 범위 : 50 / 60Hz
  9. 출력 공진 전압 파형 : 순수 사인파
  10. 출력 파형의 THD : ≤1 %
  11. 단열 수준 : 1.1 배 미만 및 1 분 유지, 정상
  12. 듀티 사이클 : 정격 전류 작동 조건에서 10 분.
  13. 테스트 세트 자체의 품질 계수 : Q≥30;
  14. 온도 상승 : 정격 전류 10mints 하에서 65K 이하;
  15. 소음 수준 : 65dB 이하
  16. 원자로 구조 : 철제 탱크 타입의 오일 침지, 조정 가능한 인덕턴스;


7. 액세서리

  • 스토리지 액세서리 액세서리 박스
  • 제어 콘솔과 전압 조정기의 연결 케이블
  • 전압 조절기와 여자 변압기 연결 케이블
  • 변압기의 출력 케이블
  • 시스템 접지 케이블
  • 반응기의 병렬 케이블
  • HV 출력 케이블 (원자로 분리, 분배기와 시험 대상물)
  • HV 측정 케이블 (전압 분배기의 신호 출력 케이블)
  • 최종 시험 성적서, 품질 인증서, 사용 설명서 및 포장 목록이 제공됩니다.


8.1. 수력 발전기의 다른 전형적인 모델과 Fanke 고전압의 주요 성능

SN 프로젝트 이름

발전기 정격 용량

테스트 세트의 일반적인 모델 제공 국가 주문 수량.
1 세 협곡 수력 발전소 700MW 수력 발전기 CHX-L-2350KVA / 55KV 중국 2 세트
2 Gezhouba 수력 발전소 170MW 수력 발전기 CHX-L-1100KVA / 40KV 중국 2 세트
실 루두 수력 발전소 770MW 수력 발전기 CHX-L-2850KVA / 55KV 중국 2 세트
4 샹하이 수력 발전소 800MW 수력 발전기 CHX-L-3750KVA / 65KV 중국 2 세트
5 우동대 수력 발전소 850MW 수력 발전기 CHX-L-5100KVA / 60KV 중국 2 세트
6 바이 헨 수력 발전소 1000MW 수력 발전기 CHX-L-4800KVA / 65KV 중국 2 세트
7 아들 라 수력 발전소 400MW 수력 발전기 CHX-L-1125KVA / 45KV 베트남 1 세트

8.2. 다른 전형적인 mo del 단지 터빈 발전기 또는 화력 발전기

모델 정격 전압 정격 출력 전류 정격 출력 용량 터빈 발전기 또는 화력 발전기 적용

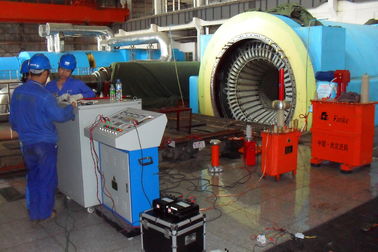

CHX-L-250KVA / 50KV 50KV 5A 250KVA 300MW 이하의 발전기 고정자
CHX-L-350KVA / 50KV 50KV 7A 350KVA 600MW 이하의 발전기 고정자
CHX-L-600KVA / 50KV 50KV 12A 600KVA 1000MW 이하의 발전기 고정자
특별 요구 사항은 주문으로 만들 수 있습니다.

9. IEC60034-1 : 2017의 현장 시험 표준 표 회전하는 전기 기계 - 제 1 부 : 정격 및 성능
