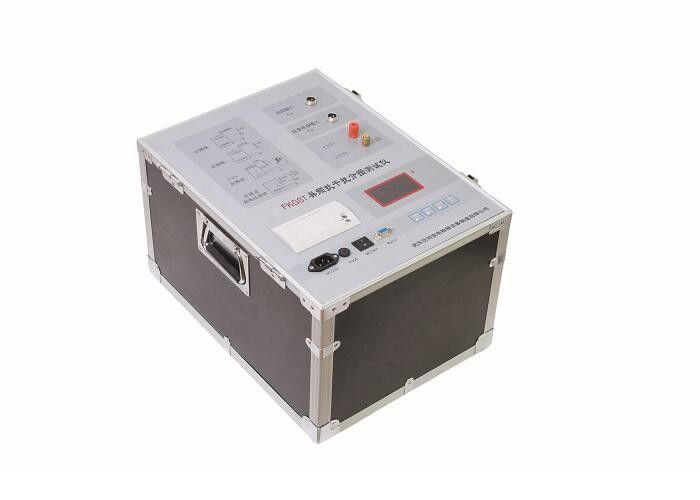

12KV 변압기 커패시턴스 및 탄 델타 테스트 세트 자동 0-12KV HV 출력

12KV 변압기 커패시턴스 및 탄 델타 테스터, 자동 탄 델타 테스터, 발전기 탄 델타 테스터

I. 제품 설명

FKGST 12KV 탄 델타 (소산 인자) 시험기는 시험기 내부의 가변 주파수 전력, 탄 델타 브리지, 시험 변압기 및 표준 커패시터로 구성됩니다. 가변 주파수 전원은 테스트가 가능한 45Hz, 50Hz, 55Hz, 60Hz 및 65Hz의 5 가지 종류의 주파수를 생성 할 수 있습니다. 이 시험기에서 채택 된 가변 주파수 기술은 높은 간섭 환경에서 높은 정확도를 보장 할 수 있습니다.

모델 FKGST 자동 12KV 정전 용량 및 소산 인자 테스트 세트는 발전소 또는 변전소와 같은 무거운 간섭 사이트에서 소산 인자 (PF)를 측정하는 데 사용됩니다. 그것은 또한 높은 정밀도 시험을 위해 실험실에서 사용될 수 있습니다. 측정기는 정밀 디지털 브리지, 전원 장치, 기준 커패시터 (CN), 스텝 업 변압기 및 기타 전자 회로를 포함하여 하나의 설계로 전체적으로 구성됩니다. 또한 주파수 이동 기술, FFT (고속 푸리에 변환 알고리즘) 및 디지털 필터링을 사용합니다. 시작되면 자동으로 실행되고 결과를 LCD 디스플레이에 출력하고 결과를 자동으로 인쇄합니다.


II. 시험 원리

그림 1 주전원 결선도
RX1 --- 비 접지 시험편 측정의 샘플링 저항
RX2 --- 접지 된 시험편 측정의 샘플링 저항
CN --- 표준 커패시터
RN --- 기준 신호의 샘플링 저항
CVT --- 자체 여자에 의한 CVT 측정의 전압 출력 단자.

III. 기술 파라미터
1. 입력 : 220V + 5 %, 50Hz, 1KVA
2. 출력 : 전압 : 0 ~ 12kV (0.5kV / 전압 상승 단계)

전류 : 100mA 연속

맥스. 200mA, 5 분 켜짐 / 15 분 꺼짐 (10kV)

최대 160mA, 5 분 켜짐 / 15 분 꺼짐 (12kV)

3. 테스트 범위 :
3.1 전압 : 0 ~ 12kV 분해능 : 1V
3.2 커패시턴스 : 10kV, 50pF ~ 60000pF (50Hz)
12kV, 50pF ~ 44000pF (50Hz)
0.5kV, 50pF ~ 1uF (50Hz)
3.3 최대 해상도 : 0.01pF
3.4 탄 델타 : 0 ~ 10 % 최대 분해능 : 0.00001

4. 정확성 :
4.1 전압 (RMS) : + 200V
4.2 커패시턴스 : + (읽기 * 1.0 % + 1pF)
비 접지 시험 견본 측정에서 + 4.3 * 1.5 % + 1pF
4.4 접지 된 시험편 측정에서 tan δ : + reading * 1.0 % + 0.0005

5. 운영 환경 :
5.1 작동 온도 : -5 ℃ ~ 55 ℃
5.2 습도 : <85 %
5.3 저장 온도 : -20 ℃ ~ 55 ℃

III. 구성 :
