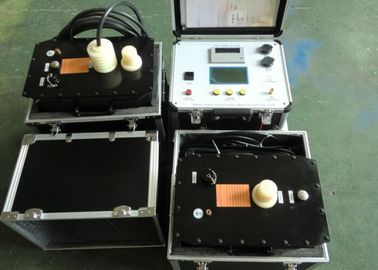

초저 주파수 발생기 테스트 장비 Vlf 테스트 장비 사인파 출력

발전기에 대해 매우 낮은 주파수의 전압 견딤 테스트 세트, 고정자 단 절연 결함 진단

I. 제품 설명 및 왜 테스트 장치를 선택해야합니까?

사실 매우 낮은 주파수의 내전압 시험은 전원 주파수의 내전압 시험을 대체합니다. 우리 모두 알고 있듯이 절연 층의 용량이 크기 때문에 대형 발전기의 내전압 시험을 수행하기 위해서는 대용량 시험 변압기 또는 공진 변압기가 필요합니다. 이 거대한 장비는 무겁고 비싸지 만 불편합니다. 문제를 해결하기 위해 전력 섹터는 테스트 빈도를 줄여 테스트 전원의 용량을 줄입니다. 수년간의 국내외 이론 및 실천을 통해 전력 주파수에 비해 0.1Hz의 매우 낮은 주파수는 이론상 전력 주파수의 크기가 작고 가벼우 며 1/500 용량과 같은 장점이 더 많으며, 동일한 동등 물로 운영됩니다. 이것이 선진국들이이 접근법을 일반적으로 채택하는 이유입니다. 국가 발전 개혁위원회 (National Development and Reform Committee)는 관련 산업 표준을 작성했습니다. 중국은 이러한 접근법을 장려하고 있으며,이 도구는 필요에 따라 개발되었다. 그것은 케이블 및 대용량 고압 회전 모터에 대한 AC 전압 내전 시험에 널리 사용될 수 있습니다. 초저 주파수 시험 장치는 고정자 끝의 절연 결함을 전통적인 전력 주파수 시험 방법보다 효과적으로 찾을 수 있습니다.

II. 기술적 인 특징들

첨단 기술의 최신 디지털 전환에 참여하여 컴퓨터 제어를 사용하여 자동으로 스텝 업, 스텝 다운, 측정 및 보호를 수행합니다. 명확하고 직관적 인 소형, 경량의 대형 스크린 액정 디스플레이를 보유하고있을뿐만 아니라 출력 파형을 표시하고 테스트 보고서를 인쇄합니다. 사용이 간편한 업계 표준을 완벽하게 준수하도록 설계되었습니다. 국내외의 사인파 파형, 큰 측정 오차, 스파크 방전, 높은 전력 소비 등과 같은 현재 장비에는 많은 단점이 있습니다.이 장비는 이러한 단점을 극복 할 수 있습니다. 게다가, 그것은 다음과 같은 기능을 가지고 있습니다 :

• 전류, 전압, 파형 데이터는 고전압 측에서 직접 샘플링되기 때문에 데이터가 정확합니다.
• 과전압 보호 기능이 있습니다. 출력 전압이 설정된 한계 값을 초과하면 기기는 20ms 미만의 동작 시간으로 종료됩니다.
• 그것은 과전류 보호 기능을 가지고 있습니다. 동작 시간이 20ms 미만인 고전압 측의 전류가 전류를 초과하면 셧다운됩니다. 그리고 동작 시간이 20ms 미만인 저전압 측에서 전류가 정격 전류를 초과하면 셧다운됩니다.
• 내장 된 보호 저항기 및 기타 외부 저항이 필요 없습니다.
• 이 제품은 고 / 저 전압 폐 루프 피드백 제어 회로를 채택하여 고유 커패시턴스로 인해 전압이 상승하지 않습니다.

IV. 서로 다른 발전기에 대한 단상 접지 커패시턴스

참고 : Utest = √2 × 1.2 × 1.5 × Un Un = 발전기 정격 전압

테스트 된 고정자에 대한 HV 테스트 전류 = 2πfCUtest

V. 보편적 인 기술 매개 변수

• 출력 전압 등급 : 표 1의 세부 사항 참조
• 출력 주파수 : 0.1Hz, 0.05Hz, 0.02Hz
• 측정 정확도 : 3 %
• 양 및 음 전압 피크 오류 : ≤ 3 %
• 전압 파형 변형 : ≤ 5 %
• 사용 조건 : 실내 및 실외; 온도 : -10 ℃ ∽ + 40 ℃; 습도 : ≤ 85 % RH
• 전원 : AC50Hz, 220V ± 5 %

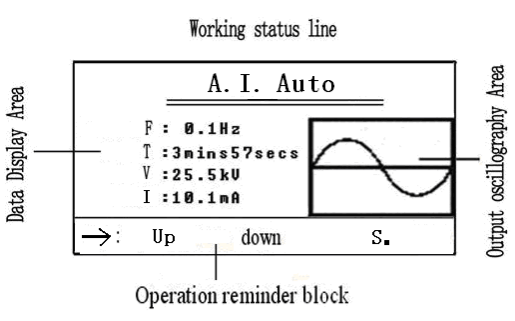

VI. 디스플레이 의 회로도 및 설명

                              PS F = 주파수, T = 타이밍, V = 전압, I = 전류

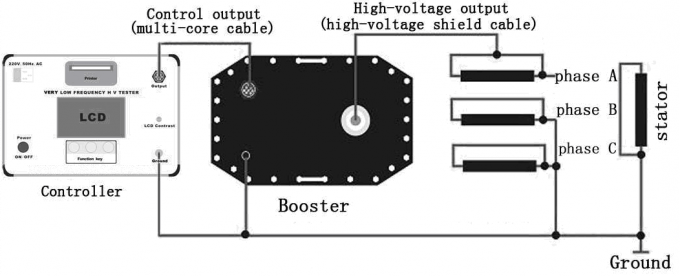

VII. 테스트 연결 그림

VIII. 보급품 목록

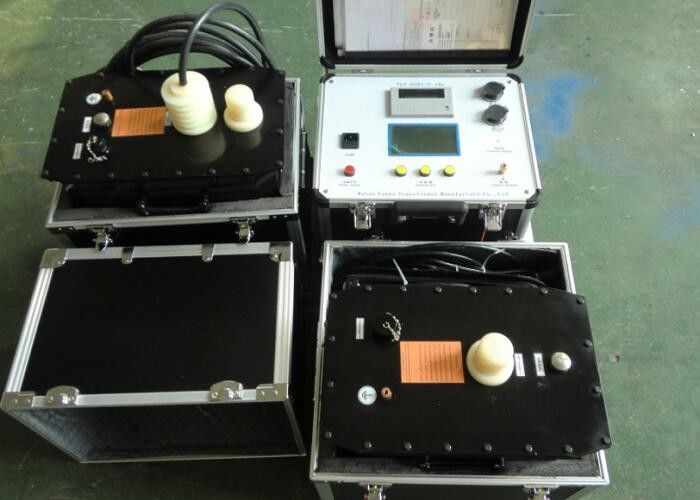

• 하나의 제어 호스트
• HV 부스터 1 대 (60KV 이하)
• HV 부스터 2 대 (80KV 이상)
• 특수 고전압 연결 케이블 1 개
• 특수 저전압 연결 케이블 1 개
• 전원 케이블 1 개
• 전원 공급 장치 퓨즈 튜브 10 개
• 하나의 배출로드
