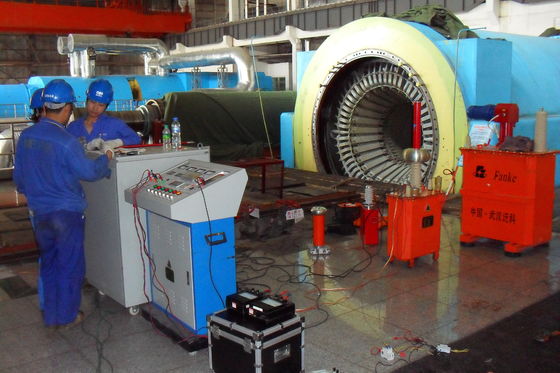

높은 정확도의 열 생성기 테스트 장비 / Ac 고전압 테스터 저잡음

VI. 일반 기술 데이터 :

1. 공진 회로 모드 : 가변 인덕턴스를 갖는 직렬 공진
2. 시스템 모델 : CHX-L-350KVA / 50KV
3. 입력 전원 공급 장치 : 380 ± 10 % (단상), 50Hz / 60Hz
4. 정격 출력 용량 : 350kVA
5. 정격 출력 전압 : 50KV
6. 정격 출력 전류 : 7A
7. PD 수준 자체 : 5pC 이상
8. Reg. 주파수 범위 : 50 / 60Hz
9. 출력 공진 전압 파형 : 순수 사인파
10. 출력 파형의 THD : ≤1 %
11. 단열 수준 : 1.1 배 미만 및 1 분 유지, 정상
12. 듀티 사이클 : 정격 전류 작동 조건에서 30 분.
13. 테스트 세트 자체의 품질 계수 : Q≥30;
14. 온도 상승 : 정격 전류 30mints 하에서 65K 미만;
15. 소음 수준 : 65dB 이하
16. 원자로 구조 : 철 탱크 식으로 잠긴 오일, 조절 가능한 인덕턴스

1. 전체 전력이 보상 된 무효 전력, 장비 및 전력의 전력은 측정 장비의 1/10 미만입니다. 동일한 용량의 장비에 비해 볼륨이 작고 가볍습니다.
2. 출력 용량이 크고 전력 용량이 작고 비용이 적으며 작동이 쉽고 안전합니다.
3. 일반적인 전류 필터 회로는 출력 전압 왜곡 (THD)이 매우 작다.
4. 섬락 또는 고장 후 단락 회로 전류는 측정 된 전류의 1/10 (1 / Q)보다 작으며 고장 후에 고장 지점에 대한 손상을 효과적으로 방지 할 수 있습니다.
5. 플래시 오버 후 아크가 자동으로 끊어 지므로 직렬 공진 전압을 안전하게 복구하기위한 길고 안정적인 프로세스입니다.

VI. 기능

1. 리액터의 철심 갭에 대한 원격 제어 및 표시 기능 : 갭 센서는 리액터에 설치되어 콘솔의 철심 갭을 직접 판독하여 작동을 안내합니다. 갭 리미팅 스위치 및 표시기도 설치됩니다.
2. 내구 시간이 다가 오면 자동 스텝 다운 기능 : 내구성 타이밍 은 디지 매틱 타이머를 채택합니다. 견딜 때까지 시스템이 자동으로 내려갑니다.
3. 제로 위치 폐쇄, 제로 스타트 업 기능 : 제로 리미트 기능. 전압 조정기가 제로 위치에 있지 않으면 HV 출력 버튼을 닫을 수 없으므로 시스템이 0에서 단계적으로 상승합니다.
4. 과전류 보호 : 시스템은 과전류 손상에 대한 높은 간섭 방지, 빠른 동작, 보호 테스트 대상인 과전류 계전기를 사용합니다.
5. 과전압 및 시험 객체 플래시 오버 보호 기능 : 이 시스템은 전자식 과전압 및 플래시 오버 보호 보드를 사용하여 과전압 및 플래시 오버로부터 시험 대상을 보호합니다. 빠르고, 안정적이며 신뢰할 수 있으며, 불안정성, 큰 이산성 및 구형 갭 보호 전압의 불편한 조정을 극복합니다. 과전압 보호 설정은 수동 조정, 디지털 디스플레이로 직접적이고 편리하며 정확합니다. 플래시 오버 보호는 방전 신호 하강 지연의 사고 변동을 샘플링하고 기본 신호와 비교하여이를 결정합니다. 그것은 상승 지연의 우연한 차이에 의한 가능한 실수 이동을 피하면서 고정밀 도로 이루어집니다.
6. 테스트 데이터를위한 실시간 모니터 기능 : HV 측 전압, 전류 및 LV 측 전압, 전류를 모니터링 할 수있어 테스트 상태를보다 직접적으로 볼 수 있습니다.
7. 공진 및 스텝 업이 아닌 경우 회로 공진 및 잠금 기능의 디지털 디스플레이 :
8. 역률로 시스템의 공진 상태를 직접 표시 할 수 있습니다. 시스템이 공진 지점에 있지 않다면, 닫기 버튼을 눌러서 스텝 업해야합니다. 시스템이 공진 상태로 조정되면 닫기 버튼을 놓고 위로 / 아래로 버튼을 클릭하여 위로 올라가거나 내려갑니다.
9. 비상 정지 : 비상 브레이크 스위치를 "밟는다". 테스트 중에 비정상적인 조건이 발생하면이 스위치를 밟아 주전원이 즉시 차단되어 테스트 요원과 장비의 안전을 보호합니다.

VII. 액세서리

• 스토리지 액세서리 액세서리 박스
• 제어 콘솔과 전압 조정기의 연결 케이블
• 전압 조절기와 여자 변압기 연결 케이블
• 변압기의 출력 케이블
• 시스템 접지 케이블
• 반응기의 병렬 케이블
• HV 출력 케이블 (원자로 분리, 분배기와 시험 대상물)
• HV 측정 케이블 (전압 분배기의 신호 출력 케이블)
• 최종 시험 성적서, 품질 인증서, 사용 설명서 및 포장 목록이 제공됩니다.

VIII. 신청 판매 목록

IX. 선택 모델

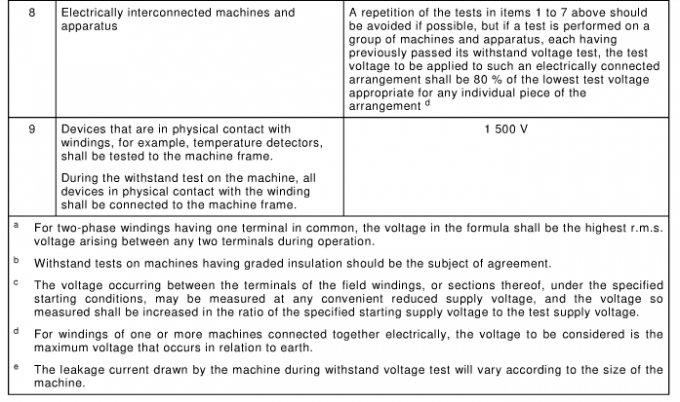

X. IEC60034-1 : 2017의 표준 표 테스트 회전 전기 기계 - 제 1 부 : 정격 및 성능
