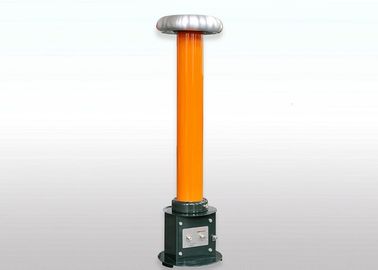

고전압 PD 시험 장비 커패시턴스 부하 보상 커패시터

PD 테스트 용 고전압 커플 링 커패시터, 커패시턴스 부하 보상 커패시터

I. 소개

PD 테스트 시스템을위한 고전압 커플 링 커패시터는 또한 부분 방전 부하 보상 커패시터라고 불리지 않으며 주로 부분 방전 전압 신호를 수집하는 부분 방전 테스트 시스템에는 사용되지 않는다. OWF 시리즈 커플 링 커패시터는 주로 전력 산업 분야에서 고전압 테스트 및 PD 측정을 위해 설계되었습니다. 또한 AC 고전압 테스트 회로에서 방전 측정 또는 AC 시뮬레이션 부하의 일부로 사용될 수 있습니다. 제조 표준 인 JB / T8169-1999 "AC 부분 전압 콘덴서 및 AC 커플 링 콘덴서"를 충족합니다.

II .. 신청

• 고전압 테스트에서 PD 결합 신호 샘플 테스트 세트
• 공진 테스트 시스템 및 PD 프리 고전압 테스트 시스템을위한 고전압 시뮬레이션로드

III .. 주요 기술 데이터

• 커패시턴스 : 600 ~ 1000pF (특수 커패시턴스는 사용자 정의 가능);
• 전압 : 50 ~ 1000kV;
• 부분 방전 : 정격 전압에서 5PC보다 작거나 같음.
• 단열 매체 : 커패시턴스 오일;
• 전원 주파수 전압 하에서 전력 장비의 부분 방전 측정에 사용됩니다.
• 30 ~ 300Hz의 AC 전압을 측정하여 부분 방전 시험을하지 않을 때 Coupling Capacitor로 사용함.
• 특별 요구 사항은 동의 한 것입니다.

IV. 다음과 같은 전형적인 모델
