라이브 XLPE 케이블 부분 방전 테스트 장비, 순찰형 Pd 테스트 장비
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 원리를 시험하십시오: | 고주파 현재 감지기 (HFCT) 측정 및 초음파 검출 기술 | 용법: | live XLPE 케이블과 전력 변압기를 위한 검사자를 검출하는 유형 부분적인 출력을 경비하십시오 |
|---|---|---|---|
| 기준을 참조하십시오: | GB/T 7354 부분적인 출력 측정; 전기 장비의 부분적인 출력의 국부적으로 측정을 위한 DL/T 417 지침서; | ||
| 하이 라이트: | pd 시험 장비,부분 방전 시험 세트 |
||
순찰 형 부분 방전 검출 테스터 라이브 XLPE 케이블 및 전원 변압기 용
1. 제품 소개 :
제조 또는 설치 결함으로 인해 절연 파괴 손상이 발생할 때까지 실제 케이블 끝 (조인트)의 절연 된 부분에서 방전이 발생하고 불확실한 결함으로 화재 나 폭발이 발생할 수도 있습니다. 따라서 사고 전에 숨겨진 문제를 찾는 것이 문제를 해결하는 열쇠이며 실제 케이블에 방전 감지가 필요합니다.
PPD8209A 모델은 고주파 전류 및 초음파 검사 방법을 사용하여 PD 검사를 수행하고 HFCT (고주파 전류 변환기) 또는 초음파 변환기를 통해 MV / HV 케이블 및 변압기에 실시간으로 감지하는 일종의 고주파 부분 방전 검사 장비입니다 . 그것은 작은 볼륨, 우수한 성능과 쉬운 작동의 특징이 있습니다.
PD 테스터는 신호 증폭 (아날로그, 전자, 디지털), 필터링, 데이터 수집, 데이터 처리, 그래픽 디스플레이, 테스트 보고서 자동 생성을 실현하기 위해 최신 전자 및 컴퓨터 통합 기술을 채택하여 부분 방전 측정 및 분석을 완료합니다.
2. 참조 표준
GB 7354 부분 방전 측정
DLT 417 전기 장비의 부분 방전 로컬 측정 지침
GBT 16927.1 고전압 시험 기술 1 부 : 일반 시험 요구 사항
GBT 16927.2 고전압 시험 기술 제 2 부 : 측정 시스템
GB 16927.3 고전압 시험 기술 제 3 부 : 현장 시험의 정의와 요구 사항

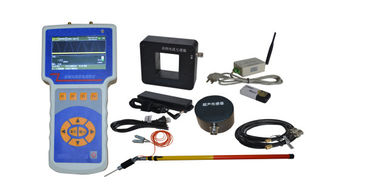

3. 주요 구성 요소 :
| SN | 이름 | 명세서 | 수량 |
| 1 | 순찰 형 부분 방전 검출 시험기 | PPD8209A | 1 개 |
| 2 | 호스트 컴퓨터 용 충전기 | 1 개 | |
| 삼 | 고주파 전류 센서 | HFCT | 1 개 |
| 4 | 초음파 센서 | 라이브 파워 트랜스포머 용 | 1 개 |
| 5 | 케이블 초음파 감지기 | 와 | 1 개 |
| 6 | 동축 케이블 | 50Ω | 2 개 |
| 7 | 무선 동기화 송신기 및 전원 코드. | 1 세트 | |
| 8 | 데이터 저장 카드 리더. | 1 개 | |
| 9 | 신호 커플 링제 | 초음파 센서 용 | 1 개 |
| 10 | 스토리지 전송 사례. | 1 개 |
4. 검출 원리 및 방법 :
4.1 고주파 전류 센서 측정 원리
고주파 전류 센서는 주로 고전압 전기 기기의 부분 방전 검출에 사용되며 펄스 전류의 원리를 채택합니다. 대부분의 고전압 전기 기기는 고전압 및 저전압 측 또는 접지 된 부분에 커패시턴스가 분산되어 있기 때문에 높은 전계 강도의 방전이 발생하면 방전 신호가 접지 부품에 연결되어 접지 라인을 통해 접지로 들어갑니다. HFCT 센서는 접지선에 고정되어 있으며 PD에서 생성 된 펄스 전류 신호를 감지하여 테스트 중에 장치의 부분 방전 정보를 얻습니다. 주로 케이블, 변압기, 리액터, GIS, 스위치 기어와 같은 중전 압 장비의 부분 방전 신호 검출에 사용됩니다.
4.1.1 XLPE 케이블을위한 고주파 전류 감지
제조상 또는 설치상의 결함으로 인하여 케이블 엔드 조인트의 절연 된 부분에서 절연 파괴 손상이 발생할 때까지 방전이 일어나 화재 나 폭발이 발생할 수 있습니다. 따라서 사고 전 숨겨진 문제를 찾는 방법이 문제를 해결하는 열쇠이며, 이로 인해 요금이 필요합니다.

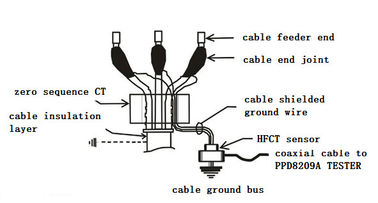

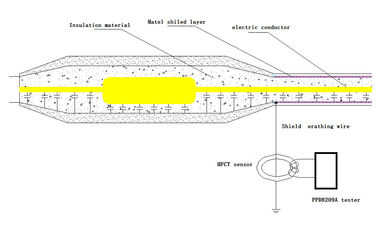

고전압 케이블에서 와이어와 금속 외장 차폐물은 절연 물질로 분리되어 수백 PF 정도의 분산 커패시턴스를 형성하여 고주파 신호 경로를 형성합니다. 따라서, 고주파 부분 방전 신호는 분포 용량에 의해 접지 도선에 전달된다. 내부 방전이 발생하면, 고주파 펄스 전류가 발생하고, 고주파 펄스 전류가 고 전위 코어로부터 저레벨 금속 실드로 코어와 금속 피복 사이의 분포 용량을 통해 흐른다. 슬리브에 케이블 중간 커넥터 또는 단자의 접지 와이어를 통해 접지로 들어갑니다. 따라서, 고주파 전류 변압기 센서는 중간 조인트 또는 단자에서 접지 와이어에 연결되어 고주파 펄스 부분 방전 전류를 센서에 연결하고 센서와 순찰 장비 사이의 테스트 케이블을 통과합니다. PPD8209A 검사 테스터는 신호 수집 및 분석을 수행합니다.
라이브 케이블 또는 라이브 케이블 조인트의 표시 수치는 다음과 같습니다.
4.2. 초음파 (US) 측정 원리
전원 장치 내부에서 부분 방전 신호가 발생하면 진동 및 충격음이 발생합니다. 초음파 방법은 장치 챔버의 외벽에 초음파 센서를 장착하여 부분 방전 신호를 측정합니다. 이 방법은 센서가 지리적 장비의 전기 회로와 연결되어 있지 않고 전기 제품에 의해 간섭받지 않지만 현장에서 사용될 때 주변 환경 소음 또는 외부 장비의 기계적 진동에 취약하다는 특징이 있습니다. 초음파 신호는 일반적으로 사용되는 전원 장치의 절연재에 큰 감쇄를 가지므로 초음파 검출 방법의 검출 범위는 제한적이지만 높은 PD 위치 정확도의 장점이 있습니다.
4.2.2 살아있는 케이블을위한 초음파 검출 PD
대부분의 경우, 케이블 자체 또는 케이블 액세서리의 품질이 좋지 않아 외력에 의한 손상 및 기계적 손상, 부식 및 습기, 케이블 조인트 품질 문제, 부속품 노화 및 기타 이유로 케이블 조인트가 고장났습니다. 부분 방전되기 쉽다. 따라서 고전압 케이블에서 부분 방전 감지가 필요합니다.

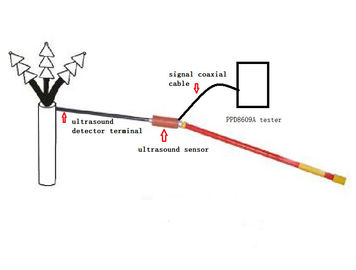

PPD8609A 테스터는 고전압 케이블 또는 케이블 조인트의 방전 결함을 검출하는 장치입니다. 테스터의 검출기는 음향 전기 3 차원 공간 위치 센서를 채택하여 3 차원 공간 위치 및 방전 강도를 실현할 수 있습니다 피 시험 케이블에 접촉하지 않은 상태에서 방전 점의 전위차를 측정한다. 따라서, 측정 된 케이블 포인트의 절연 상태가 판단되고, 사고의 발생이 사전에 방지됩니다. 이 감지 방법은 일반적으로 케이블 끝과 케이블 배포 상자의 부분 방전의 온라인 감지 및 위치 지정에 적용 할 수 있습니다.
5. 일반 기술 데이터 :
| 호스트 시스템 기능 | |
| 검출 채널 수 | 2 채널, HFCT 방식 검출 용 1 개, 미국 방식 검출 용 1 개 |
| 샘플링 정확도 | 12 비트 |
| 트리거 모드 | 내부 동기화 및 외부 동기화 |
| HFCT 기술 특성 측정 | |
| 탐지 대역폭 | 100K ~ 50MHz |
| 전송 임피던스 | > 5mV / mA (10MHz) |
| 출력 임피던스 | 50Ω |
| 검출 감도 | 5pC |
| 방전 검출 범위 | -20 ~ 80dB |
| 측정 오류 | ± 1dB |
| 해결 | 1dB |
| 신호 입력 인터페이스 | 동축 케이블을 통한 표준 BNC |
| PD 신호의 디스플레이 모드 측정 | 파형 모드, 통계 모드, 임펄스 모드 |
| 기술적 특징을 나타내는 초음파 측정기 | |
| 탐지 주파수 범위 | 20kHz ~ 300kHz |
| 출력 임피던스 | 50Ω |
| 검출 감도 | 0.1mV |
| 방전 검출 범위 | 0.1mV ~ 1V |
| 신호 입력 인터페이스 | 동축 케이블을 통한 표준 BNC |
| PD 신호의 디스플레이 모드 측정 | 파형 모드, 연속 모드, 위상 모드 |
| 호스트 컴퓨터의 하드웨어 | |
| 디스플레이 | 4.3 TF 트루 컬러 LCD 스크린 |
| 화면 해상도 | 480 × 272 |
| 작동 버튼 | 필름 버튼 |
| 데이터 저장고 | 표준 16G SD 데이터 저장 카드, 32G도 지원 가능 |
| 사운드 입력 인터페이스 | 3.5mm 스테레오 헤드폰 인터페이스 |
| 충전 인터페이스 | DC-005 LV DC 충전기 인터페이스 |
| 충전 표시 | LED 표시 등 |
| 기타 인터페이스 | RS232 공장 출하 시운전 인터페이스 |
| USBD 동기식 인터페이스 | |
| USB2.0 | |
| 네트워크 통신 포트 | |
| SD 카드 슬롯 | |
| CH1 HFCT 신호 인터페이스 | |
| 미국 초음파 신호 인터페이스 | |
| 전원 공급 | |
| 내부 공급 | 16.8V 리튬 배터리 |
| 정상적인 연속 작업 시간 | 약 7 시간, 충전 시간 : 약 5 시간 / 시간 |
| 치수 | |
| L × W × H | 235mm × 133mm × 48mm |
| 무게 | 0.85kg |
| 조건 사용 | |
| 주변 온도 사용 | -20 ℃ -50 ℃ |
| 보관 주변 온도 | -40 ℃ -70 ℃ |
| 습기 | 10 % -90 %, 응축 없음 |
| 높이 | 3000m 이상 |
