상세 제품 설명
원리를 시험하십시오: PD 검출을 위한 전류 현재 방법 용법: 디지털 방식으로 부분적인 출력 시험
기준을 참조하십시오: IEC60270 부분적인 출력 측정; 전기 장비의 부분적인 출력의 국부적으로 측정을 위한 DL/T 417 지침서; 응용 프로그램: 전력 변압기, 콜럼븀, 투관, CT, PT의 discloser 등
PD 전시: 타원은, 최단 거리, 승리 XP 가동 확장합니다 용량 범위: 6pF~250uF는 검출될 수 있습니다
선택적인 모형: 2channels, 4channels, 6channels 감도: 0.1pC
하이 라이트:

부분 방전 측정 장치

,

부분 방전 시험 세트

디지털 부분 방전 검출기, PD 검출기, 임펄스 전류 방식 PD Tester

1. 제품 소개 :

제조 또는 설치 결함으로 인해 절연 파괴 손상이 발생할 때까지 실제 케이블 끝 (조인트)의 절연 된 부분에서 방전이 발생하고 불확실한 결함으로 화재 나 폭발이 발생할 수도 있습니다. 따라서 사고 이전에 숨겨진 문제를 찾는 것이 문제 해결의 열쇠이며, 이로 인해 전력 장비에 필요한 방전 감지가 이루어집니다.

XD2104 모델은 디지털 방식의 임펄스 전류 방식 부분 방전 검사기의 일종으로 소량, 탁월한 성능 및 쉬운 작동이 특징입니다.

II. 주요 구성 요소 :

SN 장비 이름 종류 및 사양 단위 수량
1 호스트 컴퓨터 XD2104 조각 1
2 JZF 시리즈 교정기 JZF-10 조각 1
증폭기 조각 1
4 입력 신호 단위 SN 2, 3,4 세트 1
5 표준 연결선 세트 1

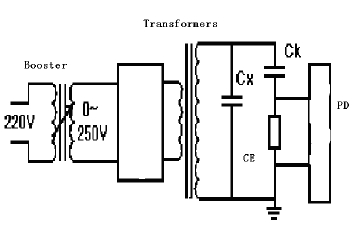

III. 감지 원리 그림

주 : PD 프리 시험 변압기 세트 (전원 주파수 전압 내성 시험 세트)는 PD 검출이 필요한 시험 대상 (예 : 전원 변압기, CB, 부싱, CT, PT, 노출 자 등)에 목표 시험 전압을 상승 시키며 커플 링 분압기의 단자는 PD 검출 테스터 JF 2002에 대한 일부 PD 커플 링 신호를 가지며, 테스트 된 물체로부터 PD 레벨을 얻습니다.

VI. PD 시험기 XD2014의 기술 파라미터

1. 모델 : XD2104 부분 방전 디지털 검출 시스템

2. 전원 공급 장치 : 220V AC -5 % ~ + 10 %

3. 주파수 : 50Hz ± 5 %

4. 환경

4.1 온도 : -5 ℃ ~ 40 ℃

4.2 습도 : <85 %

5. 보안

  • 절연 저항 :> 2MΩ
  • 누출 : <3.5mA
  • 절연 내력 :
  • 섀시는 전압 테스트의 1500V (50HZ RMS) 1 분을 견딜 수 있습니다.

6. 모양과 무게 크기 : 300x350x90 (mm) 무게 : 4kg

7.Host 함수 색인

7.1 CH 번호 : 2,4,6 선택적;

주 : XD2102 --- 2 채널

XD2104 --- 4 채널

XD2106 --- 6 채널

7.2 감도 : 0.1pc;

7.3 측정 대역 : 10kHz ~ 1000kHz의 3dB 대역폭

7.4 다중 파일 임의의 조합.

Lp : 10K, 20K, 40K, 80K, Hp : 100K, 200K, 300K, 1000K;

7.5 게인 범위 : -20 dB ∽ +40 dB 4 단 기어는 미세하게 조율 할 수 있습니다.

7.6 샘플링 정확도 : 12Bit;

7.7 샘플 속도 : 10M / 초;

7.8 외부 전압 모니터링 : RMS 전압, 14 비트 A / D 정확도;

7.9 동기화 : 내부 및 외부 옵션,

외부 동기화 : 30HZ - 600HZ

자동 동기화;

7.10 동기 입력 범위 : 10V -220V;

7.11 범위의 직선 성 오차가 <5 % ± 1PC;

8. 외부 교정기 (CE)

  • 출력 표준 펄스 상승 에지 <60nS
  • 표준 펄스 출력 하강 에지> 100uS
  • 표준 펄스 전압 : 0.5V, 1.0V, 2.0V, 5.0V
  • 교정 콘덴서 : 10pF, 100pF
  • 출력 저항 <100Ω
  • 12 개의 독립적 인 검출 임피던스가 있으며, 각각은 패널에 튜닝 커패시터 (Ct ') 스코프를 제공합니다. 검출 회로 튜닝 커패시터 공진 커패시터 Ct가 Ct '범위 내에있는 한, 테스트 선택 임피던스 기술 데이터 시트의 요구 사항을 충족하는 것으로 충분하다.
아니. 튜닝 커패시턴스 (Ct') 최대 전류 RMS
최저한의 중앙값 최고

불안정한

회로

균형

회로

1 6pF 25pF 100pF 30mA 0.25A
2 25pF 100pF 400pF 60mA 0.5A
100pF 400pF 1500pF 120mA 1A
4 400pF 1500pF 6000pF 250mA 2A
5 1500pF 6000pF 25nF 500mA 4A
7 25nF 100nF 400nF 2A 15A
8 100nF 400nF 1.5uF 4A 30A
9 400nF 1.5uF 6.0uF 8A 60A
10 1.5uF 6.0uF 25uF 15A 120A
11 6uF 25uF 60uF 25A 200A
12 15uF 60uF 250uF 50A 300A

VII. 선택적으로 다른 테스트 세트와 일치 함

  • PD 검출 AC 고전압 발생 시스템 : CQSB 시리즈 PD 프리 전력 주파수 시험 변압기 시스템
  • PD 신호 커플 링 장치 : 커플 링 전압 분배기 또는 표준 커플 링 커패시터, 코로나 유형 없음
