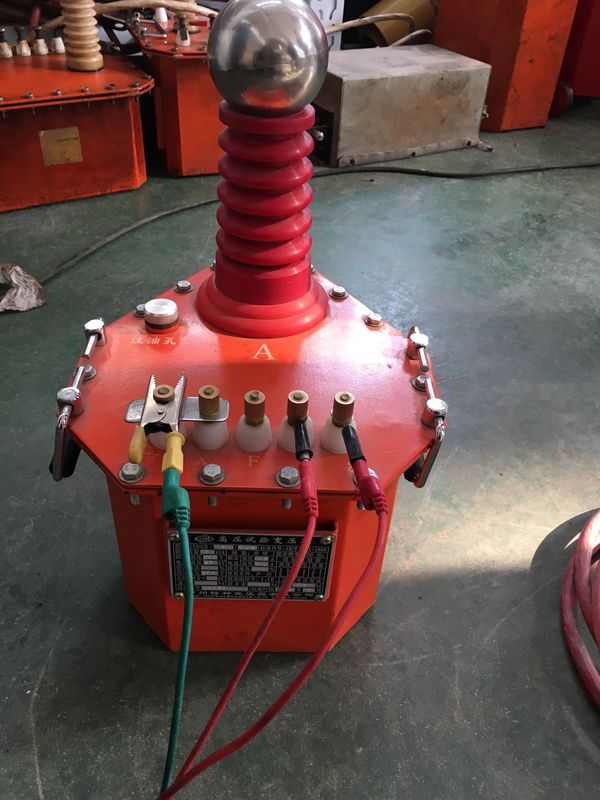

12kVA 상용 주파 내전압 시험 장비

상용 주파 내전압 시험 장비

1. 주요 특징
하이-볼타게 핵실험 트랜스의 CQSB 일련은 작은 사이즈와 경량과 강한 다기능성의 특성을 가집니다. 넓게 다양한 크고 작은 하이-볼타게 시험실 (정거장)에서 사용된 장비 뿐 아니라 그들은 더 사이트에 관한 다양한 고전압 전기 절연 시험에 적합합니다. 시험은 함께 상용 주파 내전압 완전 검사 장치를 구성합니다.

2. 적용범위
전원 시스템 작동 장치, 절연구를 위한 단열 작업 검사를 위한 AC 내전압 시험을 수행하고, 60kV 상용 주파 내전압 시험을 위한 요구조건을 충족시키세요. 장비의 이 세트는 주로 10kV 개폐기 내전압 시험과 방전 갭 방전 전압과 피뢰기 AC 기준 전압 실험과 시골 유통망 트랜스 실험, 등을 위해 사용됩니다.


3. 사용의 상태
1) 높이 : ≤1000m
2) 대기 온도 : -20C~+50C
3) 상대 공기 습도 : ≤80%, 비결노 상태
4) 내진 : ≤8
5) 지상 수평 가속도 3.0m/s2, 지상 종가속도 1.5m/s2
6) 전원 전압의 파형은 실제 정현파이고 파형이 왜곡율은 3% 이합니다
7) 접지 저항, 믿을 만한 접지점을 구축합니다 <0>     8) 설치 위치 : 실내이고 야외입니다

4. 기술 기준을 따르세요
전기 장비 이양 시험 표준을 설계하는 GB 50150-2016 전기 장비 설치
Q/CSG1205019-2018 전력 장비 이양 수락 규제
고전압 연구소를 위한 GB 26861-2011 전력 안전작업 규칙의 부분
전기 전력 공사 부품 3을 위한 DL 5009.3-2013 안전 조업 규칙 : 지국
JB/T9641 테스트 트랜스
GB10229 반응 장치
GB1094.1~GB1094.5 전원 변압기
GB/T.311.1 단열재와 고압 송전과 변환 장비의 조정
GB/T16927.1 고전압 시험 기술 1부 일반적 시험 요구사항
GB/T16927.2 고전압 시험 기술 파트 2 측정 시스템
트랜스와 원자로의 GB7328 소음 레벨 측정
GB/T509 전원 변압기 시험 지침
GB4208 구내 보호 수준
GB/T191 패키징, 저장과 운송 도형 부호
고전압 시험 장비 파트 2를 위한 DL/T 848.2 일반적 기술 상태 : 상용 주파 고전압 시험 장비
트랜스, 하이-볼타게 전기 제품과 부싱을 위한 GB5273 단말기
동력화차의 전기 부품을 위한 집중화된 제어 장치류를 위한 GB/T11920 일반적 기술 상태
IEC60-1 고전압 검사 기술
고전압 시험 장비 파트 1에 대한 DL/T 846.1 일반적 기술적 요구 : 고전압 분할기 측정 시스템

5. 장비의 전체 세트의 구성
1) 트랜스 CQSB(J)-12kVA/60kV/0.2kV 1 세트 팽창식 교류시험
2) 1 콘솔 (전압 조절기를 포함하여) TC-12kVA/0.22kV
3) 보호 전류 제한 저항 블록 취급 루틴 0.2A/0.6kΩ 1 pc

6. 전체적 기술적인 매개 변수
1) 정격용량 : 12kVA ;
2) 일한 전력 공급 : 220V ;
3) 작동 주파수 : 50Hz ;
4) 정격 출력 전압 : 60kV (AC) ;
5) 정격 출력 전류 : 0.2A
6) 절연 계급 : 10 분 동안 무부하 1.1 번 아래 정격 전압을 유지하시오 그러면 모든 부분은 정상적입니다 ;
7) 파형 : 정현파
8) 파형 왜곡 : <3>     9) 실행 시간 : 정격용량 하에 5 분 연속 작업 ;
10) 온도 상승 : 평가된 작동 조건 하에 각각 성분 이 온도 상승은 ≤65K입니다 ;
11) 전원 전압이 ±10%를 바꾸는 고전압 안정, 작은 랜덤 변동, ≤1%
12) 실험 트랜스와 콘솔은 분리한 구조입니다
13) 장비 서비스 수명 : 10년 이상 ;
