초경량 고전압 AC 테스트 장비, 단거리 케이블 용 휴대용 Hipot 테스트 세트

초경량 전력 주파수 시험 변압기, AC 내전압 시험 세트, 휴대형

I. 제품 설명

CQSB 시리즈 초경량 전력 주파수 시험 변압기는 주로 HV 전기 장비, 전기 부품, 전력 시스템, 산업 및 광업 기업, 운송, 과학 연구 단위, 특히 현장 핸드 오버를위한 절연 재료에 대한 전력 주파수 AC 또는 DC 전압 내성 시험에 사용됩니다 , 중장비 및 예방 현장 시험
전원 전기 장비. 전원 주파수 50 / 60Hz에서 작동합니다. HV 부스터는 SF6 절연 또는 오일 절연 또는 에폭시 수지 절연을 채택 할 수 있습니다.

II. 응용 분야 :

• 전력 주파수 AC 또는 DC 전압은 HV 전기 장비, 구성 요소, 절연 재료의 종류에 대한 공장 테스트를 견뎌냅니다.
• 중소형 전력 장비의 현장 인도, 정비 및 예방 현장 시험.
• 짧은 케이블의 AC 전압 내성 시험
• 절연 공구 및 절연 부트 (장갑)의 전원 주파수 전압 내성 소스
• 개폐 장치, 변압기, 모터 등의 AC 시험; 각종 공장 및 연구소의 전기 테스트에 널리 사용됩니다.

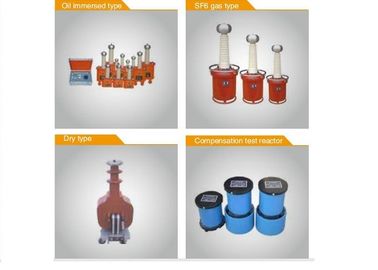

III. HV 부스터의 종류

• 오일 침수 시험 변압기
• SF6 팽창 식 시험 변압기
• 건식 변압기
• 보상 전류 또는 전압이있는 선택 사양 FKDK 유형 건식 리액터

IV. 범용 제어 기능

1. HV 부스터에 SF6 가스 절연
2. 마이크로 프로세서 제어
3. 디지털 디스플레이
4. 높은 명중률
5. 높은 해상도;
6. 자동 타이밍
7. 완전 보호
8. 경보
9. 자동 타이밍

V. 한 세트의 주요 구성 요소

• 전압 조절 제어 캐비닛,
• 시험 변압기

VI. 옵션 액세서리 :

• 보상 인덕터,
• 전압 분배기 (정밀 측정 출력 전압 용)
• 정류 실리콘 스택 (AC 전압을 DC 전압으로 변경),
• 보호 저항 (단락 회로 또는 누전 차단),
• 방전로드 (흡착 된 잔류 전압 방전 용),
• 보호 구 갭 (전압 상승시 테스트 회로에서 방전 보호용),
• 마이크로 암페어 등 (직류 전압 상승시 정밀도 누설 전류)

VII. 기술 분야 :

1. 출력 : 주문, 사인파,
2. 용량 : 주문 제작
3. 타이밍 범위 : 0-999S
4. 전압 측정 정확도 : ≤1.5 % (FS) +3 물림
5. 통화 측정 정확도 : ≤1.5 % (FS) +3 물린
6. 소요 시간 : 정격 용량에서 5 분
7. 입력 전압 : AC220V ± 10 % 50 / 60Hz ± 1
8. 주위 온도 : -8 ℃ ~ 50 ℃
9. RH : 85 %, 이슬 맺힘 없음
10. 해발 : 1000 미터 이하
