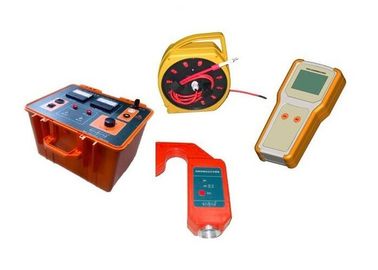

내구성 높은 고전압 측정 장비, 케이블 오류 위치 장비

지하 케이블 식별자 추적 테스터, 지하 파이프 및 케이블 위치 테스터

I. 적용 및 설명

1. 소형의 중립 접지 분배 전원 시스템에 적용하십시오.

2. 오버 헤드 라인 금속 접지 오류, 아크 접지 오류, 저항 접지 오류 등을 감지하는 데 사용됩니다.

3. 파산 가능, 지선 적용

4. 커패시터 영향을 피하기위한 초 저주파 신호. 높은 저항성 결함을 쉽게 찾을 수 있습니다.

5. 쉽게 찾아 낼 수있는 고전압 신호로 오류를 재현하십시오.

6. 검정과 단락 회로 기능에 의한 안전한 송신기

7. 높은 민감한 감지기, 열리는 디자인 및 선에 걸기 쉬울 것

8. 무선 전송, 안전하고 신뢰할 수있는

9. 유연한 전원 공급 장치. 송신기는 유틸리티 전원 및 발전기에 의해 작동 가능합니다. 센서와 수신기는 건전지로되어 있습니다.

10. 가볍고 휴대가 편리합니다.

11. 수신기는 큰 LCD 디스플레이 인터페이스를 가지고있어서 현재의 파형과 현재 값을 보여줄 수있다.

II. 기술 데이터

1. 위치 정확도 : 0.2m

2. 송신기 사양 :
개방 회로 전압 : 기본 파 유효 0 ~ 28kV
단락 전류 : 기본 파 유효 0 ~ 35mA (임펄스 DC, 피크 값 100mA)
출력 주파수 : 1Hz

3. 수신기와 송신기 간의 통신 거리 : ≥30m

4. 송신기 전원 : AC 220V 또는 발전기

5. 송신기 전력 : 최대. 900W

6. 센서 전원 : AAA 알카라인 배터리 3 개

7. 수신기 전원 : AA 알카라인 배터리 5 개

8. 차원 : 송신기 455mmx355mmx310mm
센서 180mmx100mmx35mm
수신기 205mmx200mmx35mm

9. 무게 : 송신기 15kg
센서 0.45kg
수신기 0.45kg

10. 근무 조건 :

온도 -10 ℃ -40 ℃

습도 5-90 %

표고 ≤4500m

III. 기술적 우위

1. 단상 대 지락에 대한 정확한 솔루션
2. 오버 헤드 라인 소형 전류 접지 시스템에 적용됩니다.
3. 단상 접지 오류가 발생했을 때 회선이 끊어지면 접지 결함을 찾아내는 데 사용합니다.
