FKSB-2000 라이브 케이블 식별 테스터는 전원 케이블 발기, 마이그레이션, 유지 보수 및 오류 처리 중에 케이블 번들의 특정 케이블을 식별하는 데 사용됩니다. 그것은 정확하고, 빠르고, 간단한 조작과 폭 넓은 적용 범위의 특성을 가지고 있습니다. . 케이블 제작 및 유지 보수 작업에 필수적인 시험 장비입니다.

II. 제품 원리

장비는 케이블 식별 송신기, 케이블 식별 수신기, 전송 캘리퍼스 및 수신 캘리퍼스 및 출력 신호 연결 라인으로 구성됩니다. 그것은 고전력 전류 펄스 출력을 가지고 있습니다; 현장 수신 신호 기능을 명확하고 가볍고 유연한, 높은 감도, 효과적으로 현장의 전원 주파수 간섭을 억제 할 수 있습니다; 정확하고 빠른 판단; 신뢰할 수있는 보호 회로, 두려워하지 출력 단락; 다양한 횡단면 영역에 적합한 큰 턱 ф150 전원 케이블; 내부 고출력 절연 변압기를 사용하면 운영자는 주전원과 전기 직접 접촉하지 않습니다. 개인 안전을 보장합니다. 케이블이 식별되면 케이블의 두 끝을 배전 장비에서 분리 할 필요가 없습니다. 케이블이 작동하는 동안 온라인으로 케이블을 식별 할 수 있으므로 식별 효율이 향상되고 정전으로 인한 직접 및 간접 영향을 크게 줄일 수 있습니다. 경제적 손실.

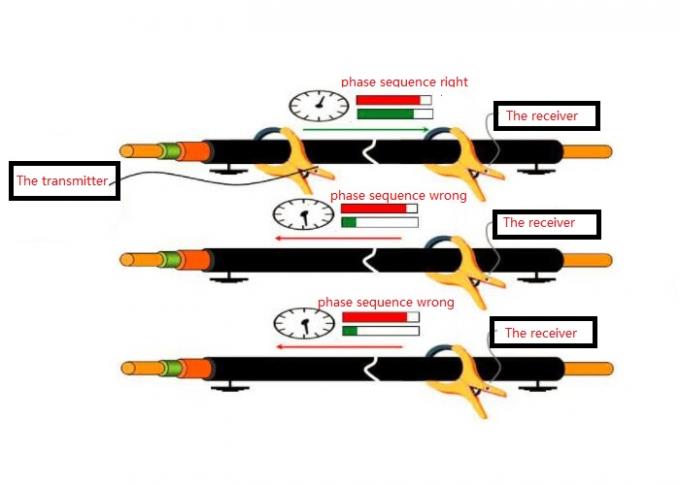

FKSB-2000 라이브 케이블 식별 장비의 송신기와 수신기는 통신 분야에서 널리 사용되는 단일 칩 코딩 및 디코딩 기술과 PSK 기술을 채택합니다. 평균값이 0 인 위상 인코딩 된 신호가 전송 캘리퍼에서 전송되고 수신기의 단일 칩 수신기가 수신 된 신호를 하드웨어 및 소프트웨어를 통해 필터링 한 다음 위상 식별을 수행합니다. 캘리퍼와 수신 캘리퍼를 방출하는 화살표가 케이블 끝을 향하게하십시오. 리시버 캘리퍼가 케이블을 클램프 할 때 리시버 전류계는 청각 적 시각적 표시로 오른쪽 바이어스됩니다. 다른 케이블을 죄는 동안 전류계에는 왼쪽 편향이 있고 전류 방향은 식별 된 케이블의 현재 방향과 반대이며 소리 및 표시등이 없습니다. 이것은 식별 된 표적 케이블의 능력을 구현합니다. 여러 케이블에서 식별 된 케이블을 쉽게 식별 할 수 있습니다. 또한 식별 된 케이블의 신호 전류 강도가 동일하기 때문에 수신 캘리퍼는 케이블을 따라 동일한 전자기 신호 강도를 수신하며 식별 된 케이블은 식별 된 케이블의 길이에 의해 제한되지 않습니다.

III. 풍모

1. 과금 식별과 비 전기 식별 기능을 하나로 결합하십시오. 이것은 셧다운 케이블의 식별 및 판단에 적합 할뿐만 아니라 포인트가있는 케이블의 식별 및 판단에도 적합합니다. 작업은 매우 간단하고 사용하기 편리합니다.

2. 케이블 식별자는 기존 식별자와 다릅니다. 그것은 zui의 새로운 통신 기술을 사용합니다. 송신기는 단일 칩 기술을 사용하여 송신 된 신호를 인코딩하고 전원을 공급하고 신호를 케이블에 연결합니다. 수신기의 수신기는 신호를 수신합니다. 위상 코딩 된 신호 디코딩 및 위상 식별. 목표 케이블은 대상 케이블의 신호 위상 특성의 * 특성을 기반으로 한 많은 케이블 묶음으로 식별됩니다. 따라서, 작업 성능이 신뢰할 수 있으며, 초고속 케이블도 정확하게 구분할 수 있습니다. 가볍고 컴팩트하며 휴대가 간편한 계측기입니다. 모든 유형의 고압 및 저압 전원 케이블에 적합합니다.

IV. 구성 및 기능

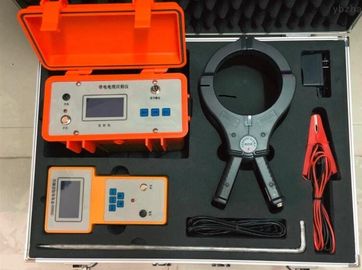

식별자는 주로 다음 6 가지 부분으로 구성됩니다.
1. 신호 송신기 : 일정량의 전력을 출력하고 미리 식별 한 전원 끄기 또는 실제 케이블에 적용하고 케이블에 일정한 전류를 생성하는 고주파 전자기 신호.

2. 신호 수신기 : 커플 링 클램프로 감지 된 신호는 격자 길이, 숫자 크기 및 부저 형태로 표시됩니다. 오퍼레이터는 수신 된 신호의 강도에 기초하여 판단합니다.

3. 커플 링 플라이어 : 전자기 신호를 송수신하는 데 사용됩니다 (송신 플라이어와 수신 플라이어는 서로 바꿔서 사용됩니다).

4. 충전기 : 신호 송신기와 수신기를 충전하는 데 사용됩니다.

5. 직접 연결 신호선 : 붉은 색과 검은 색의 이중 클램핑 선으로, 정전 케이블의 직접 연결 식별에 사용됩니다.

6. 커플 링 플라이어 연결 : 플라이어를 신호 송신기 및 수신기에 연결하기위한 것

V. 주요 기술적 특징

5.1 송신기 부분
1. 출력 신호 : 저주파, 중간 주파수, 고주파 및 무선 주파수의 네 가지 주파수의 정현파 AC 신호를 출력합니다.
2. 출력 전력 : 일정한 출력, 낮은, 중간 및 높은 3 (최대 6 이상).
3. 출력 모드 : 직접 연결 방식, 커플 링 방식.
4. 임피던스 표시 : 25500 옴 내.
5.로드 매칭 : 자동 매칭.
6. 디스플레이 인터페이스 : 백라이트와 대형 스크린 LCD 중국어, 그래픽 디스플레이.
7. 전원 : 기본 1.2V 충전지 6 개, 충전 및 방전 500 회.
8. 대기 시간 : 8 시간 이상, 전원 프롬프트.
9. 과열 및 과전류 : 자동 보호.
10. 작동 온도 : -20 ° C - 50 ° C
11. 권 : 265 × 125 × 210mm
12. 무게 : 2 kg

5.2 수신기 부분
1. 수신 주파수 : 저주파, 중간 주파수, 고주파, 무선 주파수, 50HZ 등 다섯 가지 주파수의 정현파 AC 신호를 수신합니다.
2. 수신 모드 : 커플 링 플라이어.
3. 신호 인터페이스 : 디지털 인터페이스, 래스터 길이, 사운드 버퍼
4. 디스플레이 인터페이스 : 백라이트와 대형 스크린 LCD 중국어, 그래픽 디스플레이.
5. 이득 제어 : 수동 조정, 동적 범위 000 - 100db.
6. 감지 길이 : 케이블을 직접 연결할 때 최대 길이는 15KM입니다. 케이블을 연결할 때 첫 번째 커플 링은 3Km을 측정 할 수 있으며 커플 링은 무한히 반복됩니다.
7. 전원 : 표준 5th 1.2V 충전지 6 개, 충전 및 방전 500 회.
8. 대기 시간 : 12 시간 이상, 전원 프롬프트.
9. 과열 및 과전류 : 자동 보호.
10. 작동 온도 : -20 ° C - 50 ° C
11. 볼륨 : 126 × 43 × 230mm
12. 무게 : 1.0Kg
