견고한 케이스 케이블 오류 테스터 세트, 깊이 감지 형 케이블 트레이서

지하 케이블 식별자 추적 테스터, 케이블 오류 테스트 세트, 케이블 추적 테스터

I. 신청 :

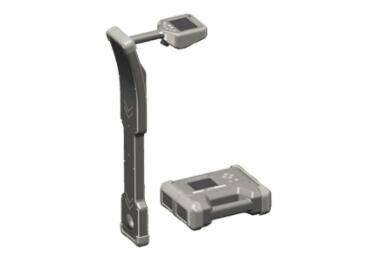

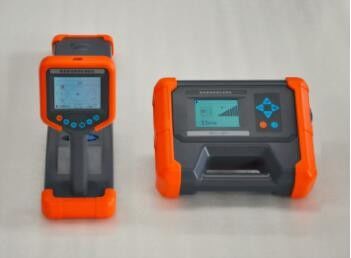

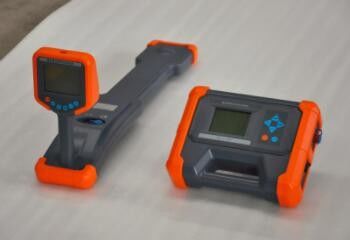

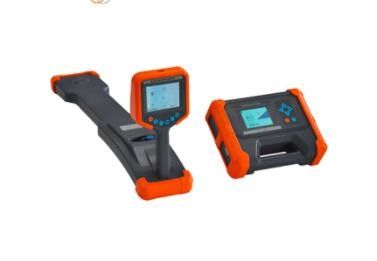

CTT1000 케이블 추적 테스터는 신호 전송기와 수신기로 구성된 고성능 지하 금속 파이프 라인 탐지 시스템입니다. 그것은 경로 탐지, 파이프 라인 조사 및 금속 파이프 라인과 지하 케이블의 깊이 측정에 사용될 수 있습니다. 다양한 선택 액세서리와 파이프 단열 손상 및 일부 유형의 케이블 결함 검색을 통해 고유 한 식별을 수행 할 수 있습니다

II. 특색

1. 나침반 표시 : 파이프 라인 위치 및 좌우 방향을 직관적으로 표시합니다.

2. true 및 false 프롬프트 추적 : 현재 방향 측정, 올바른 오류 프롬프트 추적, 회선 간섭 제거 (일부 주파수)

3. 깊이와 전류 측정은 신호 강도 곡선을 표시 할 수 있습니다.

4. 완전 디지털 고정밀 샘플링 처리 : 안정적이고 신뢰할 수있는, 초고 감도, 강력한 anti-interference 능력, 완전히 실행 주파수와 인접한 실행 케이블 및 파이프 라인의 고조파 간섭을 억제 할 수 있습니다.

5. 러닝 케이블 감지 : 고성능 트랜스미션 클램프, 러닝 케이블에 최대 커플 링 출력 신호.

6. 케이블 / 파이프 라인 식별 : 유연한 클램프 (옵션)는 사용하기 쉽고 식별 결과를 명확하게 제공합니다. 청진기 (옵션)는 클램프를 사용하기 편리 할 때 사용할 수 있습니다.

7. 접지 오류 발견 : HV 부스터 (옵션)는 최대 출력 전압을 1000V로 올리며 A 프레임 (옵션)을 사용하여 파이프 라인의 접지 단선 지점을 찾으며 0을 조정할 필요가 없습니다. 화살표는 오류 지점의 방향을 나타냅니다.

8. 다중 탐지 주파수 : 능동 탐지 및 수동 탐지.

9. 송신기의 다양한 신호 출력 : 직접 연결 출력, 클램프 커플 링 출력, 방사 유도.

10. 송신기의 고전력 출력, 다중 출력 조절 가능, 자동 임피던스 정합 및 보호.

11. 붙박이 큰 수용량 리튬 이온 건전지 그룹,

12. 가볍고 휴대가 가능한 견고한 케이스.

III. 기술적 인 매개 변수

송신기

1. 출력 모드 : 직접 연결 출력, 방사 유도, 클램프 커플 링 출력 (옵션), 고장 위치 확인 HV 부스터 (옵션).

2. 출력 주파수 : 640Hz (복합 주파수), 1280Hz (복합 주파수), 10kHz, 33kHz, 82kHz, 197kHz.

3. 출력 전력 : 최대 10W, 10 기어 조정 가능, 자동 임피던스 정합.

4. 직접 연결 출력 전압 : 최대 150Vpp.

5. 과부하 및 단락 보호.

6. 인간 - 기계 인터페이스 : 320 x 240 도트 매트릭스 LCD 디스플레이.

7. 내장 배터리 : 4 섹션 18650 리튬 이온 배터리, 공칭 7.4V, 6.8Ah.

리시버

1. 입력 모드 : 내장 수신 코일, 플렉시블 클램프 온 CT (옵션), 청진기 (옵션), 유형 오류 감지 장치 (옵션).

2. 수신 주파수 : 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz의 능동 감지 주파수 : 수동 주파수 수동 감지 주파수 : 50Hz / 60Hz 및 250Hz / 300Hz (사용자 구성 가능). RF 수동 감지 주파수 : 중심 주파수는 각각 10kHz, 33kHz, 82kHz입니다.

3. 파이프 감지 모드 : 넓은 피크 방법, 좁은 피크 방법, 사운드 밸리 방법.

4. 케이블 식별 모드 : 유연한 클램프 온 CT (옵션) 자동 식별 및 전류 측정, 청진기 (옵션) 식별.

5. 320 * 240 LCD 디스플레이는 신호 진폭, 좌우 / 방향, 신호 강도, 깊이, 전류 및 결과의 히스토리 곡선을 표시합니다.

6. 내장 배터리, 2 섹션 18650 리튬 이온 배터리, 정격 7.4V, 3.4Ah.

기타

1. 크기 : 송신기 280 * 220 * 90mm. 수신기 680 * 277 * 120mm.

2. 무게 : 송신기 2.3kg. 수신기 2.0kg.

3. 충전기 : AC100-240V 입력, 50 / 60Hz, 출력 DC 8.4V, 2A / 3A.

4. 작동 조건 : 온도 -10-40 ℃, 습도 5-90 % RH, 고도 <4500m.

IV. 표준 액세서리

V. 옵션 액세서리 (주문시 지정)
