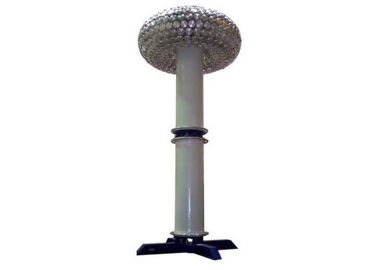

AC 고전압 측정 장비 커패시턴스 보상 커패시터

AC 고전압 테스트 용 커패시턴스 보상 커패시터

I. 소개

OWF 시리즈 커플 링 커패시터는 주로 전력 산업 분야에서 고전압 테스트 및 PD 측정을 위해 설계되었습니다. 또한 AC 고전압 테스트 회로에서 방전 측정 또는 AC 시뮬레이션 부하의 일부로 사용될 수 있습니다. 제조 표준 인 JB / T8169-1999 "AC 부분 전압 콘덴서 및 AC 커플 링 콘덴서"를 충족합니다.

II .. 신청

• 고전압 테스트에서 PD 결합 신호 샘플 테스트 세트
• 공진 테스트 시스템 및 PD 프리 고전압 테스트 시스템을위한 고전압 시뮬레이션로드

III .. 주요 기술 데이터

• 최소 전압 모델 : 50kV
• 최대 전압 모델 : 500kV
• 최소 공칭 커패시턴스 모델 : 100pF
• 최대 공칭 정전 용량 모델 : 0.050uF
• 최소 듀티 사이클 : 60 분 또는 맞춤형
• 과전압 레벨 : 정격 전압의 1.1 배
• 주변 온도 : -40 ~ + 45 ℃;
• 해발 고도 : ≤1000m (1000m 초과, 달리 명시)
• 정전 용량 편차 : ≤ ± 5 %
• 유전 손실 : ≤ 0.2 %
• PD 레벨 : ≤ 5pC 미만
• 정전 용량 온도 계수 : 5 × 10-4 / K
• 구성 : 순수 커패시턴스, 내부 절연 오일 없음, 에폭시 셸
• 특별 요구 사항은 동의 한 것입니다.

IV. 다음과 같은 전형적인 모델
