현장 교정 CT CT 테스트 장비 S 레벨 CT 및 100/3 PT 캘리브레이션
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 용법: | CT PT calibarting 시험 | 시험 목표 범위: | S 수준 CT와 100/3 PT Calibating 시험 |
|---|---|---|---|
| CT/PT 범위: | 현재: (1%-149%)에서 (=5A) (5%-149%에서) (=1A에서) 전압에서: (5%-149%) 유엔 (유엔 =100V, 150V, 100V/3); (5%-149%) 유엔 | 산출 범위를 시험하십시오: | 동상 성분 (%): 0.0001~200.0 해결책: 0.0001 구적법 성분: 0.001~700.0 해결책: 0.001 임피던스 (Ω): 0.0001~20.0 해결책: 0.0001 |
| 초보적인 과오: | 동상 성분: ΔX=± (X×2%+Y×2%) ±Dx 구적법 성분: ±Dy ΔY=± (X×2%+Y×2%×34.48) | 전원 공급 장치: | 220V, 50Hz |
| 하이 라이트: | ct pt 분석기,ct pt 테스트 세트 |
||
CT PT 현장 교정 시험 세트, CT / PT 교정기, S 레벨 CT 및 100/3 PT 교정
I. 제품 설명 :
HGQB-C CT / PT 교정 시험 세트는 새로운 자동 시험 시스템입니다. 첨단 전자 기술을 이용하여 CT / PT의 오차 신호를 직접 수집하여 분해 한 후 적절한 계산을 거친 후 CT / PT의 백분율, 위상 오차, 직교 오차를 디지털 LCD에 동시에 표시합니다.
교정 세트는 100V / 3V의 2 차 전압으로 S 레벨 CT 및 PT에 대한 교정 시험에 특수합니다. 실험실이나 현장에서 사용할 수 있습니다. 이 테스트 세트는 도량형, 전원 공급 장치 및 기타 부서 및 변압기 제조업체에서 널리 사용됩니다. 트랜스포머 테스트 및 검증에 이상적인 장비입니다.
II. 신청서 접수
- 전원 국 운영 검사 부서,
- CT / PT 제조업체,
- CT / PT 테스트 실험실,
- 측정 센터 캘리브레이션

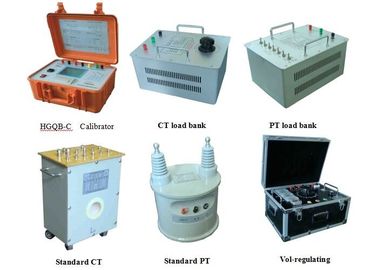

III. 테스트 세트의 구성 요소 목록
| SN | 이름 | 모델 | 기술 파라미터 | 단위 |
| 1 | 상호 유도기 교정기 | HGQB-C | 2.0 급 | 1 세트 |
| 2 | CT로드 뱅크 | FY96 | 정격 전류 : 5A 커패시턴스 : 2.5VA - 80VA | 1 세트 |
| 삼 | PT로드 뱅크 | FY95 | 정격 전압 : 100V 정전 용량 : 1.25VA-158.75VA | 1 세트 |
| 4 | CT | HL-S23S | 전류 : 5A-1000A / 5A, 그레이드 : 0.05S | 1 세트 |
| 5 | 태평양 표준시 | HJ-S10G3 | 비율 : 10KV / 100V, 등급 : 0.05 | 1 세트 |
| 6 | 전압 조정 제어 캐비닛 | KZX05-HII | 5KVA + 300VA | 1 세트 |
| 7 | 현재 리드 | 1000A * 3m * 1 조각 500A * 3m * 2 개 250A * 3m * 2 개 100A * 3m * 2 개 | 1 세트 | |
| 8 | 현재 선, 압력 선 | 1 세트 | ||
| 9 | 소프트웨어 | 1 세트 |
IV. 호스트 기계의 특징
- 전시 : 큰 LCD 스크린;
- 저장 : 총 100,000 개의 PT, CT 데이터 및 CT의 1 % 오류 데이터를 저장합니다.
- 자동 측정 : 자동 측정;
- 온라인 : 컴퓨터에 연결;
- 인쇄 : 문의하여 실시간 인쇄 또는 인쇄;
- 측정 대상 : CT, PT, 임피던스, 어드미턴스;
- 극성, 배선, 비율 오류 등과 같은 지침을 자동으로 결정합니다 : 효과적으로 개인 및 장비의 안전을 보호하십시오.
V. 시험 세트의 기술 자료
| 주변 조건 | T : 5 ℃ - 40 ℃ RH : <80 % (25 ℃) 고도 : <2500m 공급 주파수 : 50 Hz ± 0.5 Hz 전원 전압 : 220V ± 5V |
| 측정 범위 | 동상 성분 (%) : 0.0001 ~ 200.0 분해능 : 0.0001 구적 성분 : 0.001 ~ 700.0 분해능 : 0.001 임피던스 (Ω) : 0.0001 ~ 20.0 분해능 : 0.0001 어드미턴스 (ms) : 0.0001 ~ 20.0 분해능 : 0.0001 |
| 기본 오류 | 동 위상 성분 : ΔX = ± (X × 2 % + Y × 2 %) ± Dx 구적 성분 : ΔY = ± (X × 2 % + Y × 2 % × 34.48) ± Dy "X", "Y"- 표시된 값 "Dx, Dy"- 양자화 오류 Dx = 2, Dy = 5 다이얼 게이지 : 2 등급 |
| 근무 범위 | 전류 : (1 % -149 %) I n (I n = 5A) (5 % -149 %) I n (I n = 1A) 전압 : (5 % -149 %) U n (U n = 100V, 150V, 100V / 3) (5 % -149 %) U n (U n = 100V / 3) |
| 치수 (mm) | 260 mm (L) × 350 mm (W) × 150 mm (H) |
| 무게 (Kg) | 6kg |
