수냉식 발전기 자동 절연 저항 시험 장치

수냉식 발전기 용 절연 저항계

제품 소개 :

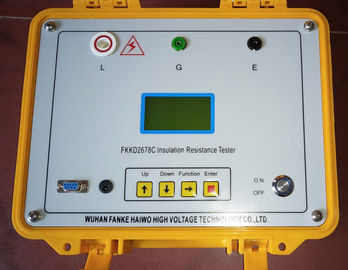

모델 FKKD2678C 절연 저항 시험기는 수냉식 발전기에 대한 절연 저항 용으로 특별히 사용되지만 실험실 또는 다른 전기 장비에 대한 현장 시험 절연 시험에도 사용할 수 있습니다. 25mA 이상의 출력 전류. 최대 출력 전압은 5000V입니다. 고정밀 마이크로 전류 측정 시스템, 디지털 부스트 시스템이 포함됩니다. 테스트 제품을 연결하는 신호 라인과 고전압 라인을 사용하면 측정이 가능합니다. 자동 측정, 대형 스크린 액정 디스플레이의 결과 및 결과 저장.

주요 특징 :

1. 조작하기 쉬운 32 비트 마이크로 컨트롤러, 영어 사용자 인터페이스.

2. 자동으로 흡수 비율 및 분극 지수를 계산하고 분당 데이터 분석을 용이하게하기 위해 15 초, 1 분, 2 분, 10 분을 자동으로 저장합니다.

3. 출력 전류 (2500V, 출력은 25mA 이상), 단락 전류는 40mA보다 큽니다.

4. 완전히 밀폐 된 고전압 발전기 모듈 기술, 내부 저항의 보호, 안전하고 신뢰할 수 있습니다. 간섭 방지 능력, EHV 변전소 현장 작업을 충족합니다.

5. 자동 방전 테스트가 완료되고 방전 과정을 실시간으로 모니터링합니다.

주요 기술 데이터

정확도 : ± 10 %

범위 : 0.1M ~ 250GΩ

시험 전압 : 2500V, 5000V

단락 전류 : 25mA

측정 시간 : 1 분 ~ 10 분 (측정 관련)

전원 공급 장치 : 180 ~ 270VAC, 50Hz / 60Hz ± 1 % (유틸리티 또는 발전기 전원)

작업 환경 : 온도 -10 ~ 40 ℃, 상대 습도 20 ~ 80 %.

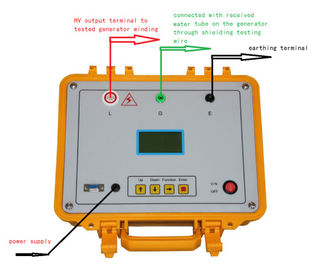

연결 표시

1. 라인 단자 - L 단자 또는 HV 출력 테스트 단자

L - 고전압 출력을위한 "라인"(라인 측)으로, 예를 들어 모터 권선에 연결된 엔드 라인 또는 테스트 대상까지의 고전압 케이블 리드로 측정됩니다.

2. 급수 부 - G 단자

G ---- 싱크 발생기의 Received water와 연결됨.

3. 터미널베이스 - E 터미널

E- 접지 단자, 접지 된 발전기 프레임에 연결됨.
