휴대용 DC Hipot 테스트 세트, Hipot 테스트 키트, HV 테스트 키트, HV 테스트 장비

I. 제품 설명

중국 산업 표준의 휴대용 DC HV 발생기에 대한 공통 기술 조건에 따라 새로 연구, 설계 및 제조 된 ZGF 시리즈 DC 고주파 시험 세트는 DC 고전압 시험 및 산화 아연에 대한 누설 전류 측정에 적합한 새로운 시대의 기술 제품입니다 발전기, 발전소, 화학 공장 등에서 스위치, 변압기, 변압기, 변압기, 변압기, 변압기 및 스위치에 이르기까지 다양한 분야에 사용됩니다.

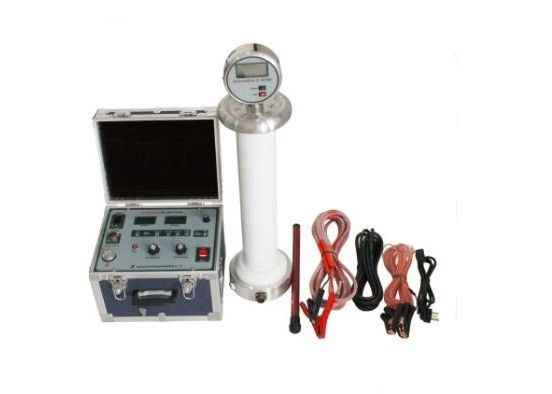

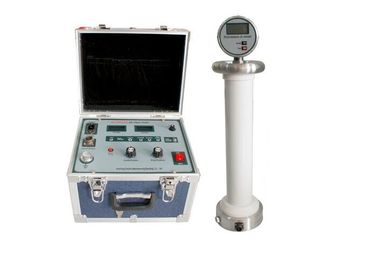

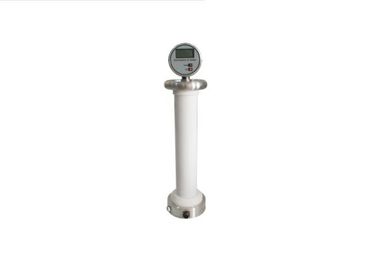

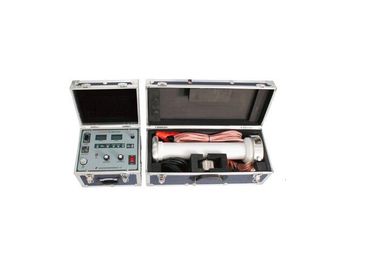

시험 세트는 주로 제어 박스, 실린더 형 HV 부스터, 완전 차폐 마이크로 암미터 및 DC 방전로드로 구성됩니다. 컨트롤 박스는 테스트 프로세스를 제어하고 테스트 데이터를 표시하고, 실린더 형 HV 부스터가 DC 고전압을 출력하며, 완전 차폐 마이크로 미터는 누설 전류 를 정확하게 표시하고 데이터를 컨트롤 박스에 전송하는 데 사용됩니다.

고주파 다중 전압 회로는 PWM 고주파 펄스 폭의 최신 변조 기술에 대한 첫 번째 응용 프로그램의 주도권을 잡고 전압 안정성을 크게 향상시키는 테스트 세트에 채택되었습니다. 고출력 IGBT 장치 채택과 특수 차폐, 절연 및 접지 측정 덕분에 정격 전압에서의 방전으로 인한 손상에도 영향을받지 않는 DC HV 발생기에서 높은 품질과 휴대용 유형을 얻을 수 있습니다.

ZGF 시리즈 고주파 DC 고전압 발전기의 주요 부품은 미국, 독일, 일본 등에서 만들어진 첨단 기술로 부품을 채택하여 장비의 신뢰성과 안정성을 향상시킵니다. 다 전압 튜브는 독일 기술로 개발 및 생산됩니다. 소형, 대용량, 강력한 과부하 용량 및 쉬운 현장 작동 테스트 기능을 갖춘 고주파 변압기는 전문가가 특별히 설계했습니다. 앞으로도 회사는 적극적으로 시장을 개발하고 삶의 질과 신뢰를 얻으며 끊임없이 기술을 개선하고 사용자의 요구를 충족시킬 수있는 정교한 품질의 제품을 개발하며 새로운 세기의 영광을 열어 다시 만들려고 노력할 것입니다.

II. 제품 특징

1. DC 고전압 발생기는 고전압 PWM 기술 을 채택 하여 고전압 안정성, 작은 리플 계수 및 신속한 신뢰성있는 보호 회로로 폐쇄 조정 을 수행합니다 . 발전기는 커패시턴스 가 큰 장치로 직접 방전을 견딜 수 있습니다 . 그것은 작고 가벼우 며 현장에서 사용하기에 편리합니다.
2. 0.1 %보다 작은 전압 조정 정확도로 전체 선형 범위의 선형 조절이 가능합니다 . 전압 측정 정확도는 0.5 %, 분해능은 0.1kV입니다 . 전류 측정 정확도는 0.5 %, 최소 분해능 : 컨트롤 박스 1μA , 충격 저항 전류 0.1μA .
3. 발전기는 AC 220V 전원 공급 장치를 사용합니다. (AC220V ± 10 %, 50hz ± 1 %), 리플 계수는 0.5 % 미만이며 현장 에서 전천후 용 으로 사용할 수 있습니다 .
4. 고압 멀티 플라이어는 공기와 오일이 가득 찬 장비로 인한 불편 함을 극복 하고 완벽한 캡슐화를 위해 D 소재 를 사용합니다 . 광 품질 의 광범위한베이스 와 외부 실린더는 유지 보수를 위해 안정적이고 더 편리하게 서 있습니다.
5. 75 % MOA 전압 스위치 버튼 , 간단하고 편리한 시험 체포 자 .
6. O 버젼 전압 설정 기능 은 레귤레이션 하는 동안 과전압 값을 표시합니다 ; 과전압, 과전류 및 단락의 방전으로부터 보호 합니다. 이것은 케이블 실험을 위한 가장 좋은 동반자 입니다 .
7. P erfect 브레이크 라인과 비제로 전위 시동 보호 기능 은 언제든지 작동 자와 시료 를 보호합니다 . 이 제품은 hock-proof 제어 상자의 간결 하고 명확한 패널 디자인과 음성 프롬프트 작동에 대한 전반적인 디자인 을 가지고 있습니다 .

III. 테스트 회로 연결 그림

참고 : 제어 박스 (캐비닛)는 테스트 프로세스를 제어하고 테스트 데이터를 표시하고, 실린더 유형 HV 부스터 (HV 제너레이터)는 DC 고전압을 출력하고 완전 차폐 마이크로 미터 (μA)는 누설 전류 를 정확하게 표시하는 데 사용됩니다 데이터를 컨트롤 박스에 전송하십시오.

방전로드는 DC 테스트 완료 후 접지 및 접지를위한 것입니다.

IV. 제품 모델 및 기술적 매개 변수
