VLF 고전압 시험기, 큰 용량 목표를 위한 AC Hipot 검사자
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 원리:: | 아주 낮은 빈도 기술 원리 | 용법: | 35KV 이하 MV 고압선과 발전기를 위한 Hipot 시험 |
|---|---|---|---|
| 구성 요소: | 관제사, HV 승압기, 보상 축전기 짐 | 주파수를 시험하십시오: | 0.1Hz, 0.05Hz, 0.02Hz |
| Max.Test 전압: | 30KV, 50KV, 90KV 주문 가능 | 짐 범위:: | 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF |
| 정확도를 시험하십시오: | 만큼이나 3% | 산출 파형: | 좋은 사인 파동, 전압, 파형 찡그림 ≤ 5% |
| 방법을 사용하는 HV 승압기: | 직렬 연결에서 또는 골라내십시오 | 의무 주기: | 60mints |
| 하이 라이트: | 고전압 vlf hipot 계기,vlf 케이블 시험 장비 |
||

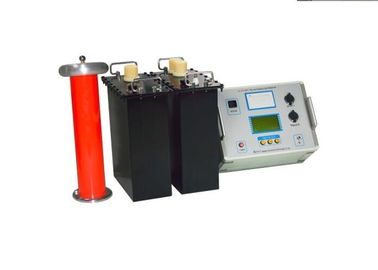

VLF 고전압 시험기, VLF AC Hipot 검사자, 테스트 큰 용량 목표
i. VLF 시험 기술의 제품 설명:
매우 저주파 절연제 반항 전압 시험은 힘 빈도 반항 전압 시험을 위한 양자택일 방법입니다.
0.1Hz 매우 저주파 반항 전압을 사용하여 대체하고 힘 빈도 반항 전압 시험을, 뿐만 아니라 동일한 장비와 동등하, 매우 감소시킵니다 양 및 무게를 시험하십시오, 그렇게 함으로 매우 낮은 빈도 반항 전압 장치는 큰 발전기, 케이블, 힘 축전기 시험 AC 전압 반항 시험 제품에서 널리 이용됩니다.
II. DC 시험 /power 빈도 test/VF 시험 VLF 시험에 Technogy 특징 이점
| 양상 | DC | 힘 빈도 | 변하기 쉬운 빈도 | 0.1Hz VLF |
| 등가 | 가난한 | 좋은 | 좋은 | 좋은 |
| 절연제 손상 | 강한 | 경미한 | 경미한 | 경미한 |
| 가동 안전 | 상대적으로 낮게 | 상대적으로 낮게 | 상대적으로 낮게 | 높은 |
| 배선 어려움 | 복잡한 | 복잡한 | 복잡하게 되는 최대량 | 간단한 |
| 양 | 가장 작은 | 가장 큰 | 큰 | 작은 |
위 테이블, VLF 시험에서입니다 힘 빈도 시험을 위한 대용품 보십시오. 큰 용량을 가진 전기 장비 시험을 위해 적당합니다.
III. 제품 이점과 Feaure
-
현재와 전압의 자료는 고압적인 측의 표본 추출을 통해 직접 얻어지고 진실하고 정확합니다.
-
과전압 보호: 계기는 20 Ms 내의 보호에 산출 전압이 조정의 극한값을 초과할 경우 끌 것입니다.
-
에 현재 보호: 가는곳마다 전압, 가동불능시간 보호의 이중 보호를 위한 디자인은 고압적인 측에서 정확하게 놓일 수 있습니다. 낮 전압 측의 현재가 반작용하는 현재를 초과할 때 보호 시간에 20 Ms 안에 꺼집니다.
-
몸 후원 및 그것에 있는 고전압 산출 보호 저항기 디자인은 필요 추가 외부 저항기가 없습니다.
-
가는곳마다 전압의 닫힌 루프 부정 피드백 제어 회로.
IV. 일반적인 기술적인 자료:
- 최고봉 전압: 30kV, 50KV, 90KV는 주문될 수 있습니다
- 시험 빈도: 0.1Hz, 0.05Hz 및 0.02 Hz (선택할 수 있는)
- 신관: 10A
- 최대 부하 수용량: 0.1Hz에 0.5μF; 0.05 Hz에 1개의μF; 0.02Hz에 2.5μF
- 전력 공급: 산출 전압 및 빈도가 안정되어 있다는 것을 휴대용 발전기를 사용하는 경우에 220V ±10%, 50Hz ±5% (, 확인하십시오. >3kW를 강화하십시오.)
- 전압 정확도를 출력하십시오: 최고봉 전압 불안정성 ≤1%; 빈도불안정성 ≤3%; 파형찡그림: <>5%.
- 노동 환경: 실내 옥외; -10℃-+40℃; 85%RH
- 무게: 통제 단위 - 5kg; HV 단위: 48kg
주목합니다: 시험 목표의 용량은 시험 계기의 최대값 보다는 더 클 수 없습니다. 시험 목표의 용량이 0.05μF보다 더 작은 경우에, hipot는 (당신의 선택권에 HV HIPOT에 의해 공급되는) 보조 장치 합니다 장비되어야.
V. 다른 전형적인 모형
| 만드십시오 | 정격 전압/현재 |
짐 나르기 수용량 |
힘 FuseTube |
포장재와 무게 |
| VLF-30 |
30kV/20mA (첨단) |
0.1Hz, ≤1.1µF | 5A |
관제사: 4KG 승압기: 25KG |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| VLF-50 |
50kV/30mA (첨단) |
0.1Hz, ≤1.1µF | 15A |
관제사: 4KG 승압기: 50KG |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| VLF-90 |
90kV/30mA (첨단) |
0.1Hz, ≤0.5µF | 20A |
관제사: 4KG 승압기 급료 1 (40kV): 25KG 승압기 급료 2 (50kV): 50KG |
| 0.05Hz, ≤1µF | ||||
| 0.02Hz, ≤2.5µF |
이 시험 세트에 의하여 VI.Test 전압 기준
1의 밑에 MV를 위해 그리고 종류 XLPE 케이블:
최고봉 전압 공식을 시험하십시오: Umax=3U0,
U0 =Single-phase는 케이블의 전압을 평가했습니다
시험 시간: 60mints
2 발전기 고정자를 위해
Utest=1.414*βKU0,
U시험---- 0.1Hz 첨단 시험 전압 (kV);
β-------보통 1.2를 가지고 가는 0.1Hz와 50Hz 전압 동등한 요인;
K------ 보통 1.3에서 1.5를, 일반적으로 가지고 갑니다 1.5를 가지고 가십시오;
Uo----- 발전기 고정자 감기 정격 전압 (kV);:
