높은 정확도 VLF 고전압 테스트 60KV 고전압 Vlf Hipot Instruments
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 시험 목표: | 케이블 Tesing와 발전기 테스트 | 품목을 시험하십시오: | AC 반항 전압 시험 |
|---|---|---|---|
| freq를 시험하십시오.: | 0.1Hz, 0.05Hz, 0.02Hz | 구성 요소: | 관제사, HV 승압기, 보상 축전기 짐 |
| 전압을 시험하십시오: | 0~ 60KV | 정확도: | ± (전면적의 3% +0.5 KV) |
| 근무 시간: | 60mints | ||
| 하이 라이트: | 고전압 vlf 고전압 계기,vlf 케이블 시험 장비 |
||
60KV 매우 낮은 주파수 테스트 세트 케이블, VLF 케이블 테스터, HV 테스트, 발전기 절연
I. 신청 :
VLF-60KV / 0.1Hz 모델 은 전력 g Enerator 또는 35KV 이하 XLPE 전원 케이블에 대해 매우 낮은 주파수 테스트 주파수로 현장 내전압 테스트 를 수행하도록 설계되었습니다. 주전원 주파수에서 설정된 Hipot 테스트와 비교하여 VLF HV Test Set 단지 작은 테스트 파워 용량 (이론상 약 1/500) 만 있으면됩니다. 그 크기와 무게도 크게 감소합니다. 특히 감시의 출현은 표면 코로나, 방전 등과 같은 발전기 절연 비정상 현상을 발견 할 수 있습니다.
VLF hipot tester는 현대적인 첨단 디지털 가변 주파수 기술과 마이크로 컴퓨터 제어를 결합하여 자동 전압 부스트, 자동 다운 증감, 계측 및 보호는 물론 자동 전압 부스트 과정에서의 수동 개입을 실현합니다. 전체 전자 디자인은 소형 및 경량을 보장합니다. 대형 LCD 화면은 선명하고 시각적 인 디스플레이를 보장하며 출력 파형을 표시 할 수 있습니다. 프린터에서 테스트 보고서를 출력합니다.

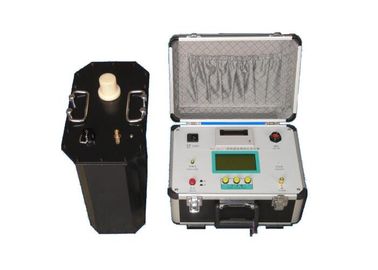

테스트 세트는 컨트롤 박스, HV 부스터 1 개, 보상 커패시터 및 방전로드로 구성되어 있습니다. 전자 주파수 변환 및 마이크로 프로세서 제어 기술에 기반하여 케이블 또는 발전기 테스트에서 탁월한 성능을 발휘합니다.
II. 이 모델의 공급 목록 :
Sn | 기술 | 수량 | |
1 | 제어 장치 | 1 | 단위 |
2 | 60KV HV 부스터 | 1 | 단위 |
삼 | 방전로드 | 1 | 단위 |
4 | 부하 커패시터, 0.04μF | 1 | 단위 |
5 | HV 테스트 / 연결 케이블 | 1 | 세트 |
6 | 어스 케이블 | 1 | 단위 |
7 | 20A 퓨즈 | 5 | 단위 |
8 | 인쇄 용지 | 2 | 단위 |
9 | 조작 | 1 | 단위 |
10 | 공장 시험 보고서 | 1 | 단위 |
III. 기술적 인 특징
- 전류, 전압, 파형 데이터는 고전압 측에서 직접 샘플링되기 때문에 데이터가 정확합니다.
- 과전압 보호 기능이 있습니다. 출력 전압이 설정된 한계 값을 초과하면 장비는 20ms 미만의 작동 시간으로 종료됩니다.
- 그것은 과전류 보호 기능을 가지고 있습니다. 동작 시간이 20ms 미만인 고전압 측의 전류가 전류를 초과하면 셧다운됩니다. 그리고 동작 시간이 20ms 미만인 저전압 측에서 전류가 정격 전류를 초과하면 셧다운됩니다.
- 붙박이 보호 저항기 및 이렇게 다른 외부 저항기를 필요로하지 않는다;
- 이 제품은 고 / 저 전압 폐 루프 피드백 제어 회로를 채택하여 고유 커패시턴스로 인해 전압이 상승하지 않습니다.
IV. 범용 기술 데이터
- 출력 주파수 : 0.1Hz, 0.05Hz, 0.02Hz
- 측정 정확도 : 3 %
- 양 및 음 전압 피크 오류 : ≤ 3 %
- 전압 파형 변형 : ≤ 5 %
- 사용 조건 : 실내 및 실외; 온도 : -10 ℃ + 40 ℃
- 습도 : ≤ 85 % RH
- 전원 : AC50Hz, 220V ± 5 %
V. Optioonal 모델 및 테스트 범위 :
| 모델 | 정격 전압 | 적재 능력 | 무게 | 신청 |
| VLF-30 | 30kV (피크 값) | 0.1Hz, ≤1.1μF | 컨트롤러 : 4㎏ 스텝 업 장비 : 25㎏ 크기 : 323 * 174 * 323 | 10 kV 케이블, 발전기 등 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-40 | 40kV (피크 값) | 0.1Hz, ≤1.1μF | 컨트롤러 : 5㎏ 스텝 업 장비 : 30㎏ 크기 : 357 * 208 * 343 | 13.8 kV 케이블, 발전기 등 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-50 | 50kV (피크 값) | 0.1Hz, ≤1.1μF | 컨트롤러 : 6㎏ 스텝 업 장비 : 45㎏ 크기 : 357 * 210 * 365 | 15.75 kV 케이블, 발전기 등 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-60 | 60kV (피크 값) | 0.1Hz, ≤1.1μF | 컨트롤러 : 6㎏ 스텝 업 장비 : 50㎏ 크기 : 357 * 220 * 370 | 18 kV 케이블, 발전기 등 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-80 | 80kV (피크 값) | 0.1Hz, ≤1.1μF | 컨트롤러 : 8㎏ 스텝 업 장비 : 90㎏ 크기 : 357 * 240 * 390 | 35 kV 케이블, 발전기 등 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF |
참고 : 테스트 전압 표준
1. 케이블 테스트 용
시험 피크 전압 공식 : Umax = 3U 0 ,
U 0 = 케이블의 단상 정격 전압
시험 시간 : 60 분
2. 발전기 고정자
U test = 1.414 * βKU 0 ,
U 시험 ---- 0.1Hz 피크 시험 전압 (kV);
β ------- 0.1Hz 및 50Hz 전압 등가 계수. 대개 1.2를 사용.
K ------ 일반적으로 1.3에서 1.5, 일반적으로 1.5에서 시작합니다.
Uo ----- 발전기 고정자 권선 정격 전압 (kV) ;:
