제품 상세 정보:
결제 및 배송 조건:
|
| 시험 목표: | 케이블 Tesing와 발전기 테스트 | 품목을 시험하십시오: | AC 반항 전압 시험 |
|---|---|---|---|
| freq를 시험하십시오.: | 0.1Hz, 0.05Hz, 0.02Hz | 구성 요소: | 관제사, HV 승압기, 보상 축전기 짐 |
| 전압을 시험하십시오: | 0~ 50KV | 정확도: | ± (전면적의 3% +0.5 KV) |
| 근무 시간: | 60mints | ||
| 강조하다: | vlf 테스트 장비,vlf 케이블 테스트 장비 |
||
50KV 매우 낮은 주파수 테스트 세트 케이블, VLF 케이블 테스터, HV 테스트, 발전기 절연
I. 신청 :
VLF-50KV / 0.1Hz 모델 은 전력 g Enerator 또는 35KV 이하 XLPE 전원 케이블에 대해 매우 낮은 주파수 테스트 주파수로 현장 내전압 테스트 를 수행하도록 설계되었습니다 . 주전 원 주파수에서 설정된 Hipot 테스트와 비교하여 VLF HV Test Set 단지 작은 테스트 파워 용량 (이론상 약 1/500) 만 있으면됩니다. 그 크기와 무게도 크게 감소합니다. 특히 감시의 출현은 표면 코로나, 방전 등과 같은 발전기 절연 비정상 현상을 발견 할 수 있습니다.
VLF hipot tester는 현대적인 첨단 디지털 가변 주파수 기술과 마이크로 컴퓨터 제어를 결합하여 자동 전압 부스트, 자동 다운 증감, 계측 및 보호는 물론 자동 전압 부스트 과정에서의 수동 개입을 실현합니다. 전체 전자 디자인은 소형 및 경량을 보장합니다. 대형 LCD 화면은 선명하고 시각적 인 디스플레이를 보장하며 출력 파형을 표시 할 수 있습니다. 프린터에서 테스트 보고서를 출력합니다.

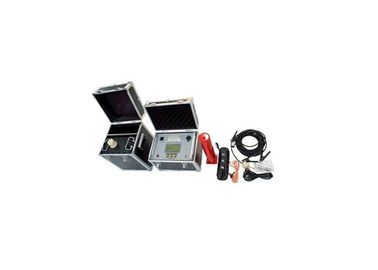

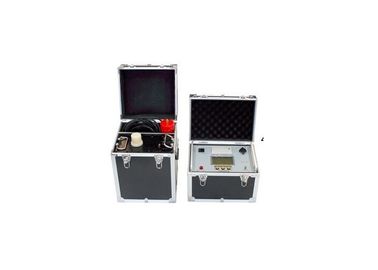

테스트 세트는 컨트롤 박스, HV 부스터 1 개, 보상 커패시터 및 방전로드로 구성되어 있습니다. 전자 주파수 변환 및 마이크로 프로세서 제어 기술에 기반하여 케이블 또는 발전기 테스트에서 탁월한 성능을 발휘합니다.
II. 이 모델의 공급 목록 :
Sn | 기술 | 수량 | |
1 | 제어 장치 | 1 | 단위 |

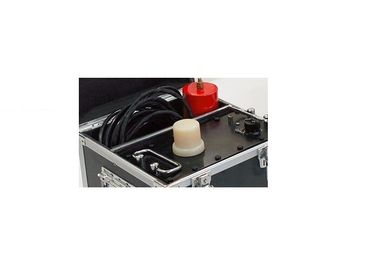

2 | 50KV HV 부스터 | 1 | 단위 |

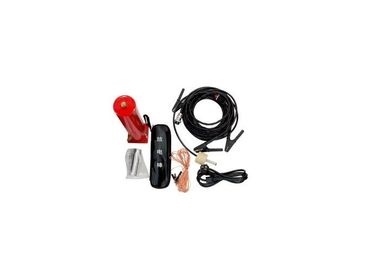

삼 | 방전로드 | 1 | 단위 |
4 | 부하 커패시터, 0.04μF | 1 | 단위 |
5 | HV 테스트 / 연결 케이블 | 1 | 세트 |
6 | 어스 케이블 | 1 | 단위 |
7 | 20A 퓨즈 | 5 | 단위 |
8 | 인쇄 용지 | 2 | 단위 |
9 | 조작 | 1 | 단위 |
10 | 공장 시험 보고서 | 1 | 단위 |
| 모델 | 최고 전압 | 측정 범위 | 무게 | 시험 대상 범위 |
| VLF-30 | 30KV | 0.1Hz, ≤1.1μF | 컨트롤러 : 4 kg 부스터 : 25kg 크기 : L * W * H 323 * 174 * 323 | 10KV 이하 전압 케이블, 발전기 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-50 | 50KV | 0.1Hz, ≤1.1μF | 컨트롤러 : 6 kg 부스터 : 45kg 크기 : L * W * H 357 * 210 * 365 | 15.75KV 이하 전압 케이블, 발전기 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-60 | 60KV | 0.1Hz, ≤1.1μF | 컨트롤러 : 6 kg 부스터 : 50kg 크기 : L * W * H 357 * 220 * 370 | 전압 18KV 이하 케이블, 발전기 |
| 0.05Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-80 | 80KV | 0.1Hz, ≤1.1μF | 컨트롤러 : 8 kg 부스터 : 90kg 크기 : L * W * H 357 * 240 * 390 | 35KV 이하 전압 케이블, 발전기 |
참고 : 테스트 전압 표준
1. 케이블 테스트 용
시험 피크 전압 공식 : Umax = 3U 0 ,
U 0 = 케이블의 단상 정격 전압
시험 시간 : 60 분
2. 발전기 고정자
U test = 1.414 * βKU 0 ,
U 시험 ---- 0.1Hz 피크 시험 전압 (kV);
β ------- 0.1Hz 및 50Hz 전압 등가 계수. 대개 1.2를 사용.
K ------ 일반적으로 1.3에서 1.5, 일반적으로 1.5에서 시작합니다.
Uo ----- 발전기 고정자 권선 정격 전압 (kV) ;:
