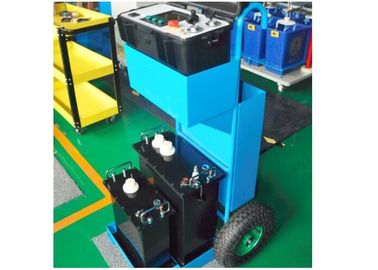

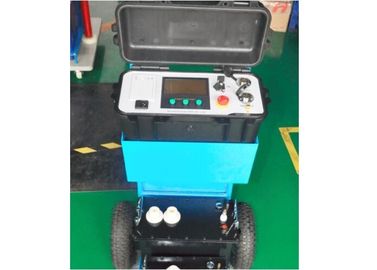

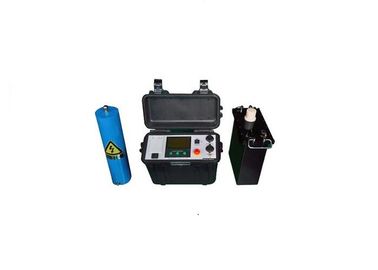

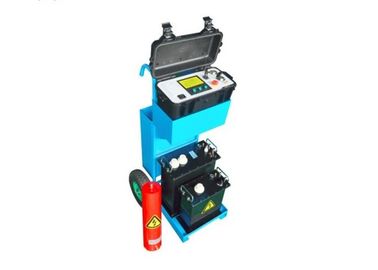

80KV VLF 고전압 시험기 VLF AC Hipot 시험기 0.1Hz 0.05Hz 0.02Hz
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 시험 원리:: | 아주 낮은 빈도 기술 원리 | 용법: | 35KV 이하 MV 고압선과 발전기를 위한 0.1Hz 반항 전압 시험 |
|---|---|---|---|
| 설계 특징: | 2개 HV 승압기, 단 하나 것을 위한 30KV/50KV | 구성 요소: | 관제사, HV 승압기, 보상 축전기 짐 |
| 주파수를 시험하십시오: | 0.1Hz, 0.05Hz, 0.02Hz | Max.Test 전압: | 조정가능한 0~ 80KV (첨단), 지속적으로 |
| 짐 범위:: | 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF | 정확도를 시험하십시오: | 만큼이나 3% |
| 산출 파형: | 좋은 사인 파동, 전압, 파형 찡그림 ≤ 5% | 방법을 사용하는 HV 승압기: | 직렬 연결에서 또는 골라내십시오 |
| 의무 주기: | 60mints | ||
| 하이 라이트: | 고전압 vlf 고전압 계기,vlf 케이블 시험 장비 |
||
80KV 초 저주파 고전압 테스트 세트, 케이블 및 발전기, AC 고전압 테스트 용
I. 제품 설명 VLF 테스트 기술 :
내전압 시험은 전기 장비의 필수 예방 시험입니다. AC 및 DC 내전압 테스트의 두 부분으로 나뉩니다. AC 테스트 기술 원리는 전력 주파수, 가변 주파수 (VF) 및 0.1Hz 초 저주파 테스트 (VLF)로 나눌 수 있으며, 그 중 마지막 테스트는 50KV 테스트 전압에서 괄목할만한 이점 때문에 IEC에서 권장하는 것입니다.
II. DC 테스트 / 전력 주파수 테스트 / VF 테스트 / VLF 테스트에서 테크노지 기능 장점
| 상들 | DC | 전력 주파수 | 가변 주파수 | 0.1Hz VLF |
| 등가 | 가난한 | 좋은 | 좋은 | 좋은 |
| 절연 손상 | 강한 | 근소한 | 근소한 | 근소한 |
| 작동 안전 | 비교적 낮은 | 비교적 낮은 | 비교적 낮은 | 높은 |
| 배선 난이도 | 복잡한 | 복잡한 | 가장 복잡한 | 단순한 |
| 음량 | 가장 작은 | 가장 큰 | 큰 | 작은 |
위 표에서 볼 수 있듯이 VLF 테스트는 전원 주파수 테스트의 대체품입니다. 커패시턴스가 큰 전기 장비를 테스트하는 데 적합합니다.
III. 제품 이점 및 Feaure
- S 사이즈와 가벼운 무게 . BIG LCD 화면 및 내장 프린터.
- 0.1Hz, 0.05Hz 및 0.02Hz를 선택할 수있어 넓은 테스트 범위를 보장합니다.
- 나는 자동 전압 상승 과정에서의 수동 개입뿐 아니라 완전한 자동 전압 증가, 스텝 다운, 계측 및 보호를 실현합니다.
- 과전압 보호 및 과전류 보호 . 동작 시간은 20ms보다 길지 않습니다.
- 고전압 측에서 전류, 전압, 파형의 데이터를 직접 샘플링 할 수 있으므로 데이터가 정확하고 정확합니다.
- 고전압 출력 보호 저항이 디자인의 전압 부스트 본체에 제공되어 외부에 추가 보호 저항을 연결할 필요가 없습니다.
- 폐쇄 루프 네가티브 피드백 회로가 채택되었습니다. 출력 중에 용량이 증가하지 않습니다.
IV. 일반 기술 데이터 :
- 최고 전압 : 50kV
- 시험 주파수 : 0.1Hz, 0.05Hz 및 0.02Hz (선택 가능)
- 퓨즈 : 10A
- 최대 부하 용량 : 0.1Hz에서 0.5μF; 0.05 Hz 에서 1 μF ; 0.02Hz에서 2.5μF
- 전원 공급 장치 : 220V ± 10 %, 50Hz ± 5 % (휴대용 발전기를 사용하는 경우 출력 전압과 주파수가 안정적인지 확인하십시오. > 3kW. )
- 출력 전압 정확도 : 피크 전압 불안정 ≤ 1 %; 주파수 불안정성 ≤ 3 %; 파형 왜곡 : < 5 %.
- 근무 환경 : 실내 또는 실외; - 10 ℃ ~ + 40 ℃ ; 85 % RH
- 무게 : 컨트롤 유닛 - 5kg; HV 단위 : 48kg
비고 : 시험 객체의 커패시턴스는 시험 장비의 최대 값보다 클 수 없습니다. 시험 대상의 커패시턴스가 0.05μF 보다 작 으면 , 고전압 장치 에 보조 장치 (귀하의 선택에 따라 HV HIPOT에서 공급)를 장착해야합니다 .
V. 기타 일반적인 모델
| 모델 | 전압 범위 | 시험 주파수 | 최대 하중 |
| VLF-30KV / 0.1Hz | 0 ~ 30KV | 0.1HZ, 0.05HZ, 0.02HZ | 5.5μF |
| VLF-40KV / 0.1Hz | 0 ~ 40KV | 0.1HZ, 0.05HZ, 0.02HZ | 5.5μF |
| VLF-50KV / 0.1Hz | 0 ~ 50KV | 0.1HZ, 0.05HZ, 0.02HZ | 5.5μF |
| VLF-80KV / 0.1Hz | 0 ~ 80KV | 0.1HZ, 0.05HZ, 0.02HZ | 2.5μF |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | |||
이 테스트 세트에 의한 VI.Test 전압 표준
1 MV 및 그 이하 등급 XLPE 케이블의 경우 :
시험 피크 전압 공식 : Umax = 3U 0 ,
U 0 = 케이블의 단상 정격 전압
시험 시간 : 60 분
2 발전기 고정자의 경우
U test = 1.414 * βKU 0 ,
U 시험 ---- 0.1Hz 피크 시험 전압 (kV);
β ------- 0.1Hz 및 50Hz 전압 등가 계수. 대개 1.2를 사용.
K ------ 일반적으로 1.3에서 1.5, 일반적으로 1.5에서 시작합니다.
Uo ----- 발전기 고정자 권선 정격 전압 (kV) ;:
