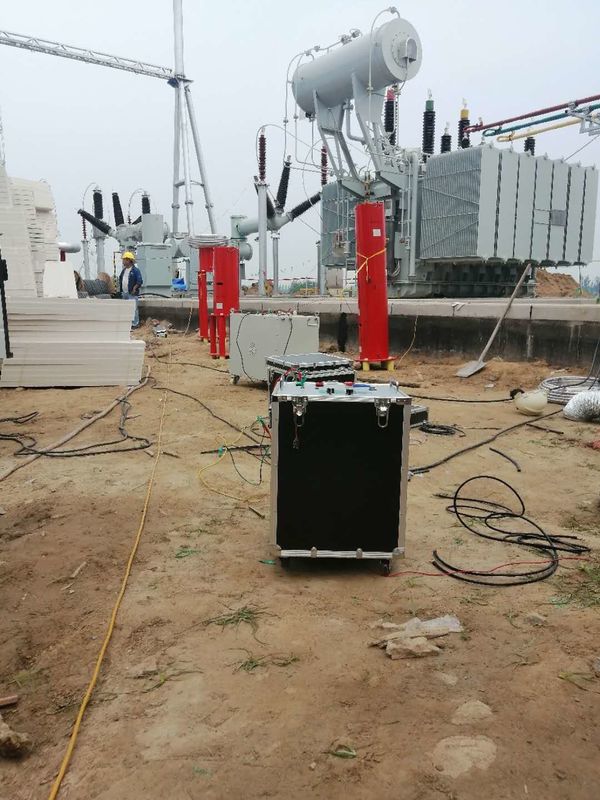

108kVA 27kV 100kV 직렬 공진형 시험 시스템

직렬 공진 평가 소자

1. 주제
1.10kV/300mm2 케이블, 단위 길이당 캐패시턴스 0.37uF/km, 케이블 길이 1.4 킬로미터, 시험된 케이블 용량 0.153uF, 시험 빈도 30-300Hz, 시험 전압 52kV, 60 분 내전압 시간 ;
2. 35kV 전원 변압기 상용 주파 AC은 68kV, 1 분 시험 시간을 초과하지 못하여 전압 시험, 전기 용량 ≤0.02uF, 시험 빈도 45~65Hz, 시험 전압에 견딥니다 ;
3. 스위치를 위한 AC 내전압 시험과 35kV와 이하의 전압 레벨과 트랜스가 시험 빈도는 30-300Hz이고, 시험 전압이 100kV를 초과하지 않고, 테스트 시간이 1 분입니다 ;
2. 장치 이용을 위한 환경적인 조건
1. 대기 온도 : -5C-45C ;
2. 상대 습도 : ≤90%, 비결노 상태 ;
3. 높이 : ≤1000m.
3. 체계의 주요 기술적인 매개 변수와 기능
1. 정격용량 : 108kVA ;
2. 정격 전압 : 27kV ; 100kV ;
3. 정격 전류 : 4A ; 1A ;
4. 전원 공급기 : 싱글-피하세 220V±10% ;
5. 작동 주파수 : 30-300Hz ;
6. 주파수 해상도 : 0.1Hz ; 주파수 불안정도 : ≤0.1%;
7. 작업 시간 : 15 분 연속작동은 정격 전력에 따라 허용됩니다 ;
8. 온도 상승 : 정격 전력에 있는 연속작동의 15 분 뒤에, 장치의 각 부 이 온도 상승은 ≤65K입니다 ;
9. 출력 파형 : 정현파, 파형 왜곡율 <1>      10. 품질 계수 : 장치 자체 Q≥30 ( 때 f=45Hz) ;
11. 보호 : 과전류, 초과 전압과 플래시오버 보호 (길조를 위해 주파수 변환 전윈부를 보세요)로 ;
12. 시스템 측정 정확도 : 실효값 1.5.

구성 장비 목록
