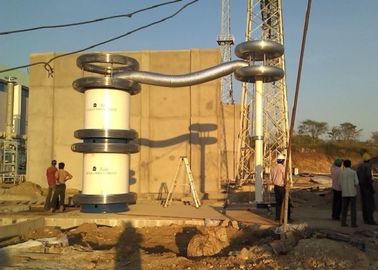

긴 HV XLPE 케이블 테스트 장치 / Hv 테스트 장비 3000KVA 또는 OEM 용량

II. 시험 priciple 그림 :


VF : 시험 회로의 제어 및 측정 부분 인 가변 주파수 전원 공급원.

T : HV 시험 원자로에 대한 여자 전압을 제공하는 여기 변압기
L : LC 회로의 공진 인덕턴스이며 시험 전압을 생성하는 시험용 반응기

Cx : 테스트 장비

MOA1 : 번개 어 레스터는 여자 변압기의 보호 부품입니다.
C1, C2 : HV 전압 측정 부인 분압기 (C1은 고전압 암, C2는 저전압 암)


III. 일반 기술 데이터 :

1. 시스템 시험 모드 : 가변 주파수의 직렬 공진
2. 시스템 모델 : OEM
3. 입력 전원 공급 장치 : 380 ± 10 % (3 상), 50Hz / 60Hz
4. HV 테스트 원자로 수 : OEM
5. 정격 출력 용량 : OEM
6. 정격 출력 전압 : 150KV 또는 OEM
7. 최대 시험 전압 : 150KV, 300KV, 450KV 이상
8. 정격 출력 전류 : 최대 25A 또는 OEM
9. Reg. 주파수 범위 : 20Hz ~ 300Hz
10. 출력 공진 전압 파형 : 사인파
11. 출력 파형의 THD : ≤1 %
12. 단열 수준 : 1.1 배 미만 및 1 분 유지, 정상
13. 듀티 사이클 : 정격 전류 작동 조건에서 60 분.
14. 시험 자체의 품질 계수 : Q≥60
15. 온도 상승 : 정격 전류 60mints 하에서 65K 미만;
16. 소음 수준 : 65dB 이하
17. 원자로 구조 : 오일 침수 형, 에폭시 관 실린더 형;

IV. 액세서리

• 필요한 코로나 링
• 반응기의 병렬 케이블
• HV 출력 케이블 (원자로 분할)
• 시험용 반응기 용 코로나 링
• 최종 시험 성적서, 품질 인증서, 사용 설명서 및 포장 목록이 제공됩니다.

V. 시험용 원자로의 전형적인 모델

1 132KV 급 XLPE 케이블 현장 시험 (내전압 시험)을위한 옵션 모델

참고 : 테스트 된 케이블 전압 클래스 ≤ 132kV, 0.25uF / km

2 230KV 급 XLPE 케이블 현장 내전압 시험을위한 옵션 모델

참고 : 테스트 된 케이블 전압 클래스 ≤ 230kV, 0.25uF / km

3 330KV 급 XLPE 케이블 현장 내전압 시험을위한 옵션 모델

참고 : 테스트 된 케이블 전압 클래스 ≤ 330kV, 0.25uF / km

4 긴 XLPE 케이블 현장 내전압 시험을위한 옵션 모델

참고 : XLPE 케이블 테스트 전압은 1.7U로 간주됩니다 ₀

5 옵션 모델 f 또는 HV 또는 EHV 급 케이블 및 GIS 현장 AC hipot 테스트

VI. XLPE 케이블의 경우 IEC 60840 : 2011 및 IEC 62067 : 2011의 현장 테스트 표준 표

VII. HV GIS에 대한 IEC 62271-203 : 2011의 현장 절연 테스트 표준 표
