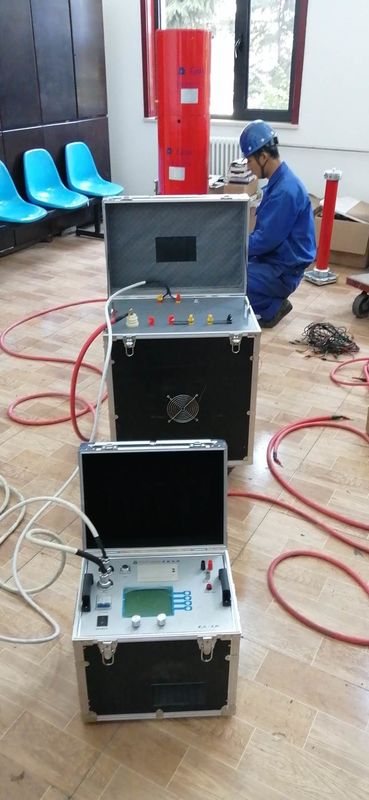

과전류 보호 380V 400kVA 직렬 공진형 시험 시스템

직렬 공진 평가 소자

1. 주제
1. 10kV/300mm2 케이블 3 킬로미터 AC은 전압 시험, 전기 용량 ≤1.1265uF, 시험 빈도 30-300Hz, 시험 전압 22kV, 15 분 테스트 시간에 견딥니다.
2. 10kV/2500kVA 주 변압기, 전기 용량 ≤0.01uF, 시험 빈도 45-65Hz, 시험 전압을 판단하는 AC 내전압 시험이 28kV, 1 분 테스트 시간을 초과하지 않습니다.
3. 10kV 스위치, 버스바와 다른 지국 장비을 판단하는 AC 내전압 시험이 시험 빈도는 30-300Hz이고, 시험 전압이 42kV를 초과하지 않고, 테스트 시간이 1 분입니다.
4. 35kV/300mm2 케이블 2 킬로미터 AC은 전압 시험, 전기 용량 ≤0.361uF, 시험 빈도 30-300Hz, 시험 전압 52kV, 60 분 테스트 시간에 견딥니다.
5. 35kV/6300kVA 주 변압기, 전기 용량 ≤0.01uF, 시험 빈도 45-65Hz, 시험 전압 68kV, 1 분 테스트 시간을 판단하는 AC 내전압 시험.
6. 35kV 개폐기, 회로 차단기와 다른 지국 장비을 판단하는 AC 내전압 시험이 시험 빈도는 30-300Hz이고, 시험 전압이 95kV를 초과하지 않고, 테스트 시간이 1 분입니다.

    7.220kV 회로 차단기 AC 내전압 시험, 시험 빈도 30-300Hz, 시험 전압 368kV, 1 분 테스트 시간.

2. 체계의 주요 기술적인 매개 변수와 기능
1. 정격용량 : 400kVA ;
2. 정격 전압 : 27kV ; 50kV ; 400kV ;
3. 정격 전류 : 2A ;
4. 연속 작업식 시간을 허락하세요 : 정격 전류 하에 60 분 ;
5. 기기 자체의 품질 계수 : Q≥30 ( 때 f=45Hz) ;
6. 시스템 측정 정확도 : 실효값 1.0 ;
7. 입력 전원 : 50Hz ; 3상 380V
8. 변하기 쉬운 주파수 전력 공급의 작동 주파수 : 40-300Hz ;
9. 주파수 해상도 : 0.1Hz ;
10. 주파수 불안정도 : ≤0.1%;
11. 그것은 과전류, 과전압과 시험 생성물을 위한 플래시오버 보호를 가지고 있습니다 ;
12. 대기 온도 : -150C -40 0C, 상대 습도 : ≤90%RH, 고도 ≤2000 미터.

3. 시스템 매개 변수 중에서 선정과 결정
일단면 반응 장치는 54kVA/27kV/2A/50H, 총 4 부문 검증입니다 :
1) 10kV/300mm2/3km 케이블을 위해, 전기 용량은 1.1265μF이고 시험 전압은 22KV이고 4 반응 장치가 평행하게 사용됩니다. 이 시각에, 반응 장치의 인덕턴스는 그리고 나서 12.5H입니다 :
시험 빈도 : f=1/2π√LC=42.41Hz
테스트 전류 : I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) 10kV/2500kVA 주 변압기 AC은 전압 시험을 견딥니다, 전기 용량이 0.01μF을 초과하지 않고 시험 전압은 28kV 입니다, 반응 장치가 그리고 나서 양구간과 직렬로 연결되고 인덕턴스는 113H 입니다 :
시험 빈도 : f=1/2π√LC=149.72Hz
테스트 전류 : I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

       3) 10kV 스위치, 버스바와 다른 지국 장비을 판단하는 AC 내전압 시험이 시험 빈도는 30-300Hz 입니다, 전기 용량이 0.015μF을 초과하지 않습니다, 시험 전압이 42kV를 초과하지 않습니다, 원자로가 그리고 나서 2번 직렬 접속을 채택하고 인덕턴스는 113H 입니다 :
시험 빈도 : f=1/2π√LC=122.25Hz
테스트 전류 : I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) 35kV/300mm2/2km 케이블을 위해, 전기 용량은 0.361μF이고 시험 전압은 52KV이고 2 반응 장치가 연속하여 사용되고 2가 비깁니다. 이 시각에, 반응 장치의 인덕턴스는 그리고 나서 56.5H입니다 :
시험 빈도 : f=1/2π√LC=35.24Hz
테스트 전류 : I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) 35kV/6300kVA 주 변압기 AC은 전압 시험을 견디고, 전기 용량이 0.01μF을 초과하지 않고 시험 전압은 68kV이며, 반응 장치가 4 부분과 직렬로 연결되고 인덕턴스가 그리고 나서 240H입니다 :
시험 빈도 : f=1/2π√LC=83.88Hz
테스트 전류 : I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6) 35kV는 스위치, 회로 차단기, 기타 등등 AC 내전압 시험, 시험 전압은 95kV 입니다, 반응 장치가 그리고 나서 4 부분과 직렬로 연결되고, 인덕턴스는 240H 입니다 :
시험 빈도 : f=1/2π√LC=83.88Hz
테스트 전류 : I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) 220kV 스위치, 회로 차단기, 기타 등등, 전기 용량을 판단하는 AC 내전압 시험은 5000pF를 초과하지 않고 시험 전압은 368kV 입니다, 반응 장치가 그리고 나서 연속하여 50kVA/50kV/100H 여덟 일련이고 인덕턴스는 960H 입니다 :
시험 빈도 : f=1/2π√LC=72.64Hz
테스트 전류 : I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
