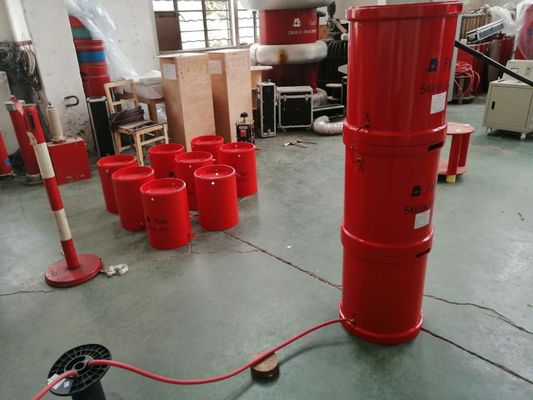

주파수 변조유형 280kVA 직렬 공진형 시험 시스템

주파수 변조형 직렬 공진 평가 소자

1.장치의 적용 가능한 범위
1. 10kV/300mm2 케이블을 판단하는 AC 내전압 시험에 대처하시오 그러면 단위 길이당 용량은 0.3755μF/km이고 케이블 길이는 2000m 이고, 시험된 케이블의 전기 용량이 0.75μF이고 시험 전압은 22kV 이고, 테스트 시간이 5 분입니다 ;
2. 35kV/240mm2 케이블 AC 내전압 시험에 대처하시오 그러면 단위 길이당 용량은 0.175μF/km이고 케이블 길이는 1000m 이고, 시험된 케이블의 전기 용량이 0.175μF이고 시험 전압은 52kV 이고, 테스트 시간이 180 분입니다 ;
3. 110kV/630mm2 케이블을 판단하는 AC 내전압 시험에 대처하시오 그러면 단위 길이당 용량은 0.1880μF/km이고 케이블 길이는 100m 이고, 시험된 케이블의 전기 용량이 0.188μF이고 시험 전압은 128kV 이고, 테스트 시간이 60 분입니다 ;

2. 장치는 표준을 따릅니다
GB10229-88 반응 장치
GB50150-2016 전력 장비 이양 실험 규제
전력 장비를 위한 DL/T 596-1996 예방 실험 규제
GB1094.1-GB1094.6-96 구내 보호 그레이드
GB2900 전기 용어
GB/T16927.1~2-1997 고전압 검사 기술
GB 191-2000 패키징, 저장과 운송 그래픽 신호
JB/T 9641-1999 테스트 트랜스
IEC358(1990) 결합 콘덴서와 전기 용량 분압기
Q/WFK005-2005 시험 트랜스 프안케 기업 기업 표준
Q/WFK008-2004 시험 원자로 프안케 기업 기업 표준

3. 장치의 환경적인 조건
1. 대기 온도 : -5C-+45C ;
2. 상대 습도 : ≤90%, 비결노 상태 ;
3. 높이 : ≤1000m.

4.네번째로, 장치를 위한 주요 기술적 성과 요구조건
1. 정격용량 : 280kVA ;
2. 정격 전압 : 35kV ; 140kV ;
3. 정격 전류 : 2A ;
4. 전원 공급기 : 380V±10% ;
5. 변하기 쉬운 주파수 전력 공급의 정격용량 : 20kW ;
6. 작동 주파수 : 45-300Hz ;
7. 주파수 조정 훌륭함 : 0.01Hz ; 주파수 불안정도 : ≤0.01%;
8. 작업 시간 : 180 분 연속작동은 정격 전력에 따라 허용됩니다 ;
9. 온도 상승 : 180 분 동안 정격 연속 작전 뒤에 장치의 각 부 이 온도 상승은 ≤65K입니다 ;
10. 출력 파형 : 정현파, 파형 왜곡율 <1>     11. 품질 계수 : 장치 자체 Q>30 ( 때 f=40Hz) ;
12. 보호 : 과전류, 과전압과 플래시오버 보호 (자세한 사항은 주파수 변환 전윈부를 참조하세요)로 ;
13. 측정 정확도 : 1.5 실효값.
