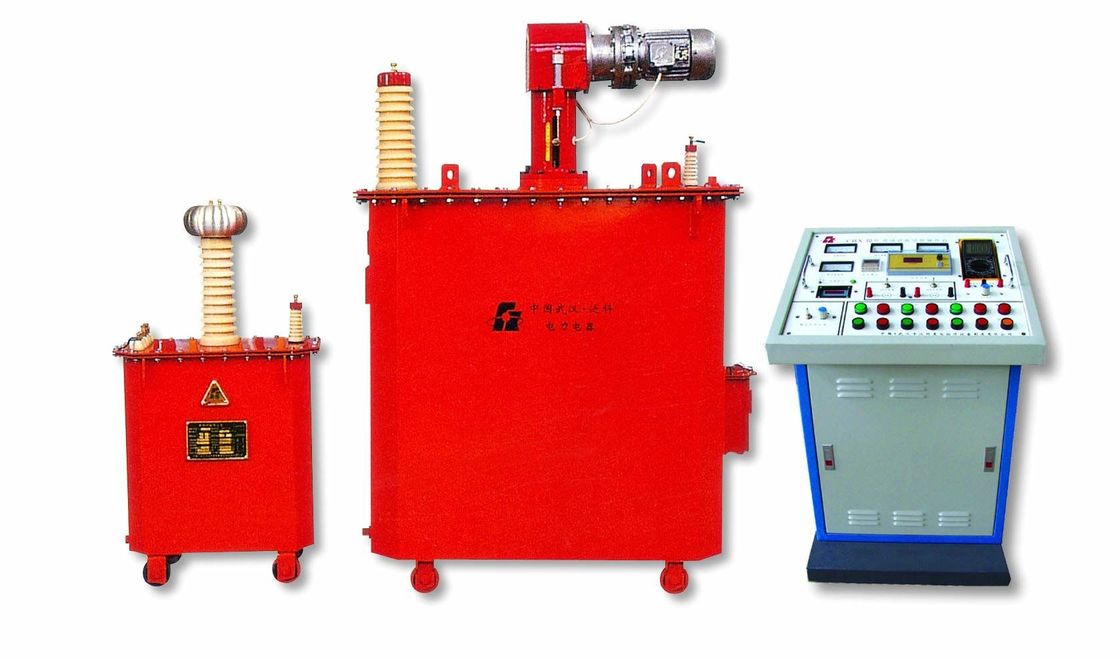

조정하는 인덕턴스 유형 직렬 공진형 시험 세트

조정하는 인덕턴스 기준 계열 공명 평가 소자

1. 주제
수와 수력 발전소 300MW를 위해, 극단적 정격 전압은 18kV이고, 접지용량이 AC 내전압 시험인 2.58μF을 초과하지 않고, 시험 전압이 50kV이고, 내전압 시간이 5 분입니다.

2. 시스템 용량
수와 수력 발전소 300MW를 위해, 극단적 정격 전압은 18kV이고, 접지용량이 AC 내전압 시험인 2.58μF을 초과하지 않고, 시험 전압이 50kV이고, 내전압 시간이 5 분입니다. 그리고 나서 다음
검사 동안, 고전압 부분은 경향은 I=2πfCU=2π×50×2.58×10-6×50×103=40.53A입니다 ; 제도의 정격 전류는 42A에 설정되고 어떤 수익을 남기면서, 정격 전압이 50kV에 설정됩니다.
전체적 상술 설계는 2100kVA/50kV 이며, 조정할 수 있는 반응 장치가 800kVA/50kV (16A) 입니다 ; 650kVA/50kV/13H의 2 매개 변수로, 한 고정화 반응조 ; 그것은 0~2.58μF 시험 제품을 위한 내전압 요구조건을 충족시킬 수 있습니다.
안에 요약합니다 : 2100kVA/50kV는 2.54μF 시험 제품을 위한 내전압 요구조건을 충족시킬 수 있습니다

3. 체계의 주요 기술적인 매개 변수와 기능
1. 정격용량 : 2100kVA ;
2. 정격 전압 : 50kV ;
3. 정격 전류 : 42A ;
4. 작동 주파수 : 상용 주파 50Hz ;
5. 출력전압파형 왜곡율 : ≤1%;
6. 허락된 연속적인 작업 시간 : 정격 부하, 1 분 동안 1.1 번 과전압 하에 5 분 ;
7. 정격 부하 하에 5 분 동안 연속작동 뒤에 있는 온도 상승은 ≤65K입니다 ;
8. 기기 자체의 품질 계수 : Q≥30 ;
9. 고압 측정 정확도 : 실효값 1.5 ;
10. 입력 전원 : 3상 380V 전압, 주파수 50Hz ;
11. 시험 제품은 과전류, 과전압을 가지고 있고 시험 제품 플래시오버 보호가 작용합니다 ;
12. 대기 온도 : -250C-450C, 상대 습도 : ≤90%RH, 고도 ≤3200 미터.

4. 직렬 공진의 원리로의 도입
직렬 공진 시험 시스템은 다양한 전기 용량 시험 제품에 관한 AC 내전압 시험을 수행하는데 사용된 장치입니다. 그것은 실지 시험을 구현하도록 쉽게 하면서, 시험 장비의 크기와 무게를 줄이면서, 실험에 요구된 입력 전원의 능력을 매우 감소시킴으로써 묘사됩니다 ; 그리고 실험에 요구된 시험 장비와 투입의 노동과 자재 비용을 매우 감소시키기.
프안케는 20년 이상 동안 하이-볼타게 시험 장비의 개발과 생산에 관여했고 공진한 시스템이 프안케의 대표 제품입니다. 요즈음, 프안케에 의해 생산된 수 백의 공진한 시스템은 성공적으로 국내외에서 파워 시스템의 다양한 분야에서 사용되었습니다.
직렬 공진 시스템은 조정된 인덕턴스 공명과 주파수 변조 공명으로 분할됩니다. 2 공명은 다른 방식으로 공명을 달성합니다. 조정된 인덕턴스 종류가 시험 회로가 인덕턴스를 조정함으로써 공진하게 하는 반면에, 주파수 변조형은 시험 회로가 시험 빈도를 조정함으로써 공진하게 합니다. . 그러나 결과는 똑같은 것 입니다 즉, 시험 제품에 의해 요구된 대용량 생산이 소용량 전원 공급기를 입력함으로써 획득될 수 있습니다. 공명의 주 다이어그램은 형태에 나타납니다
