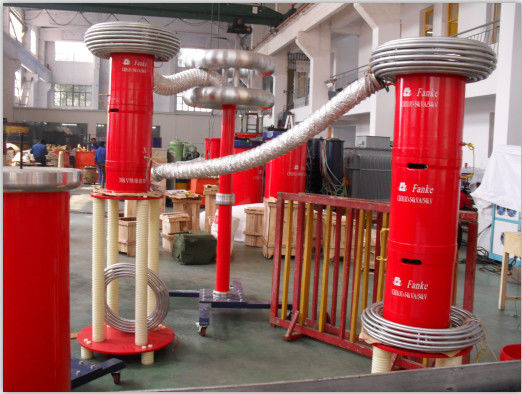

AC 내전압 시험을 위한 35KV 132KV HV 선로 시험 장치

35KV /132KV Hv 선로 시험 장치 30-300Hz, 낭랑한 내전압 시험 세트

특징
1. 이 내전압 장비는 소용적, 경량과 이동 시험 시스템을 가지고 있습니다.
2. 전원 공급기는 소내 전원 수집을 위해 편리한 220V 싱글-피하세 전원 공급기 또는 380V 단일 전원공급장치를 채택합니다.
3. 반응 장치는 쏟아져 나오는 마른 에폭시를 채택하며, 그것이 아름답고 믿을 만하고 모든 종류의 케이블에 적합합니다.
4. 낮은 조화하는 특허 기술로 설비하고, 5% 국제 기준 보다 낮아지고 고전압 조화하는 피해에게서 주 변압기, 발전기와 타장비를 보호하세요.
5. 실시간으로 고전압 파형 시험을 모니터링할 수 있는 국제 기준에 따라 피크 값을 모니터링하는 기능으로 설비하세요.
6. 작동, 큰 LED 화면에 쉽습니다.
7. 그 자체의 극소 프린터, 프린트와 언제든지 저장 시험 자료로.

애플리케이션 :
케이블 가변 주파수 공진한 시스템
발생기 주파수 내전압 시험 장비 ;
지국 전기 장비 ac 내전압 시험 시스템

나. 제품 사용 :

본 시험 세트 모델 CHX-810KVA/54KV, 135KV는 가변 주파수 공명 회로 공대와 35KV와 110KV 수업 XLPE 케이블 현장 AC 내전압 시험을 위해 설계됩니다 ; 불과 가장 높은 시험 전압은 54KV 또는 135KV입니다 ; 시험 빈도 : 30-300Hz ; 듀티 싸이클은 거의 60포기 박하나 다름없습니다. 그것은 고객들이 1 킬로미터 이내에 5 킬로미터와 132KV 수업 이내에 XLPE 케이블 35KV를 위한 AC 내전압 시험에 예방 실험 또는 양도 시험을 수행하도록 도울 수 있습니다 .

세트의 시험 범위는 수행원으로서 있습니다 :

1. 35kV/300mm2 케이블, 시험된 전기 용량 ≤0.97uF, 시험 빈도 30-300Hz, 시험 전압 52kV, 60 분 테스트 시간의 5 킬로미터.

2, 132kV/630mm2 케이블의 1 킬로미터, 시험된 전기 용량 ≤ 0.201uF, 시험 빈도 30-300Hz, 시험 전압 128kV, 60 분 테스트 시간.

II. 일반적 기술 데이터

1. 정격용량 : 810kVA ;
2. 입력 전원 : 3상 380V 전압이 주파수는 50Hz입니다 ;
3. 정격 전압 : 54kV ; 135kV ;
4. 정격 전류 : 15A ; 6A ;
5. 작동 주파수 : 30-300Hz ;
6. 장치 출력 파형 : 정현파
7. 파형 왜곡율 : 출력전압파형 왜곡율 ≤ 1% ;
8. 작업 시간 : 정격 부하에 따라 허용된 연속적인 60 분 ; 1.1 번 1 분 과압 ;
9. 온도 상승 : 온도는 정격 부하 하에 60분 동안 연속작동 뒤에 ≤65K 오릅니다 ;
10. 품질 계수 : 장치 자체 Q≥30 (f=45Hz) ;
11. 방지 기능 : 과전류, 초과 전압과 시험 생성물을 위한 시험 제품 플래시오버 보호 (자세한 사항은 가변 주파수 전윈부를 참조하세요) ;
12. 측정 정확도 : 시스템 실효값 1.5 ;

3세. 주성분 :
