과전압 보호 270KVA AC 낭랑한 시험 시스템

35KV 케이블과 110KV 전력 스브스테이션 시험을 위한 AC 낭랑한 시험 시스템

특징 :

• 작동 때문에 가지고 다닐 수 있는 작은 사이즈.
• 실시간까지 시험 자료, 지위와 디스플레이 동작 단계를 보여주기 위한 화면.
• 정격 부하로 오르는 작은 온도. 드라이 타입 에폭시 캐스트, 높은 의학적 장점과 좋은 절연 능력.
• 단상 전원은 220V 또는 380V명 현장 소스화에 적합합니다.
• 선택적을 위한 다른 타입 리액터는 다목적을 실현합니다.
• 과전류, 오버 전압, IPM과 방전 보호 기능으로.
• 테스트 결과는 출력될 수 있습니다.

나. 제품 사용 :

본 시험 세트 모델 CHX-270KVA/45KV, 270KV는 가변 주파수 공명 회로 기술로 현장 AC 내전압 시험을 실행하기 위해 110KV 전력 스브스테이션에서 10KV / 35KV 수업 짧은 XLPE 케이블, 전원 변압기, CB, CT / PT, 버스바를 위해 설계됩니다 ; 가장 높은 시험 전압은 거의 45KV, 90KV,270KV나 다름없습니다 ; 시험 빈도 : 30-300Hz ; 듀티 싸이클은 거의 60포기 박하나 다름없습니다. 그것은 고객들이 AC 내전압 시험에 예방 실험 또는 양도 테스트를 수행하도록 도울 수 있습니다

세트의 시험 범위는 수행원으로서 있습니다 :트랜스

1. 35kV/300mm2 케이블, 시험 빈도 30-300Hz, 시험 전압 52kV, 5 분 테스트 시간 중 1000m.

10kV/300mm2 케이블, 시험 빈도 30-300Hz, 시험 전압 22kV, 5 분 테스트 시간 중 2, 3000m.

3, 35kV/31500kVA 주 변압기, 전기 용량 ≤ 0.015uF, 시험 빈도 40-300Hz, 시험 전압 68kV, 1 분 테스트 시간.

4, 110kV/50000kVA 주 변압기, 전기 용량 ≤ 0.015uF, 시험 빈도 40-300Hz, 시험 전압 160kV, 1 분 테스트 시간.

4, CB, CT / PT, 110KV 전력 스브스테이션에서 버스바, 시험 빈도 40-300Hz, 시험 전압 단지 265, 1 분 시험 시간.

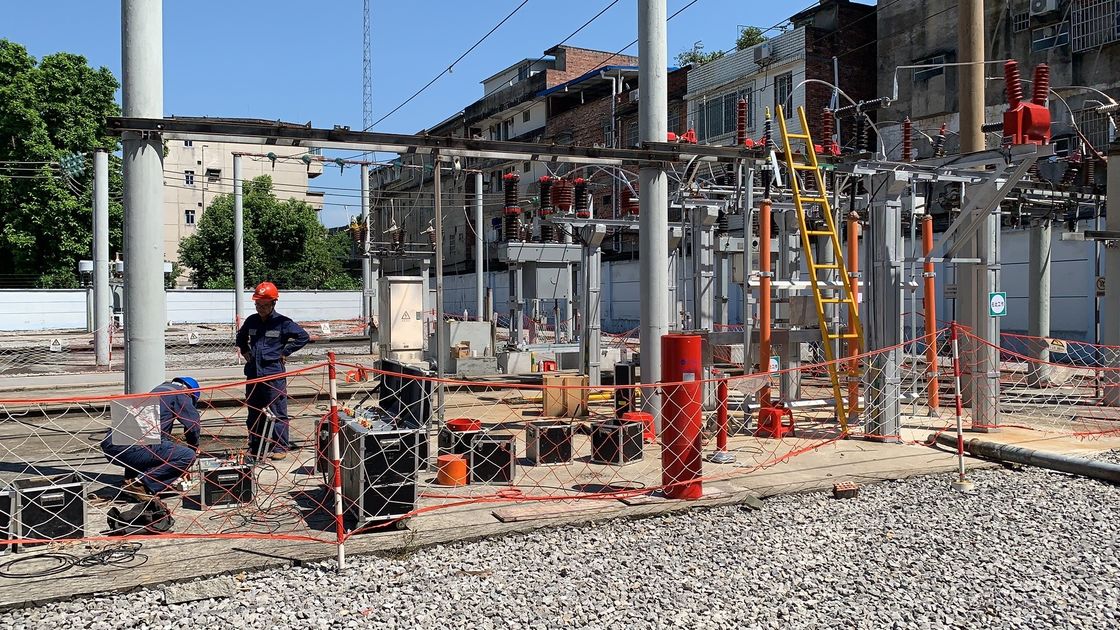

전체 시험 세트는 가변 방식 전원, 자극 트랜스, 원자로 6개와 높은 접압 측정 분할자 (용량식 전압 분압기)로 구성됩니다. 시험 세트의 이런 유형은 가장 서브-스테이션 35KV 또는 110KV 세력에 적합합니다

II. 일반적 기술 데이터

1. 정격용량 : 270kVA ;
2. 입력 전원 : 3상 380V 전압이 주파수는 50Hz입니다 ;
3. 정격 전압 : 45KV ; 270kV ;
4. 정격 전류 : 1A ; 6A ;
5. 작동 주파수 : 30-300Hz ;
6. 장치 출력 파형 : 정현파
7. 파형 왜곡율 : 출력전압파형 왜곡율 ≤ 1% ;
8. 작업 시간 : 정격 부하에 따라 허용된 연속적인 60 분 ; 1.1 번 1 분 과압 ;
9. 온도 상승 : 온도는 정격 부하 하에 60분 동안 연속작동 뒤에 ≤65K 오릅니다 ;
10. 품질 계수 : 장치 자체 Q≥30 (f=45Hz) ;
11. 방지 기능 : 과전류, 초과 전압과 시험 생성물을 위한 시험 제품 플래시오버 보호 (자세한 사항은 가변 주파수 전윈부를 참조하세요) ;
12. 측정 정확도 : 시스템 실효값 1.5 ;

3세. 주성분 :
