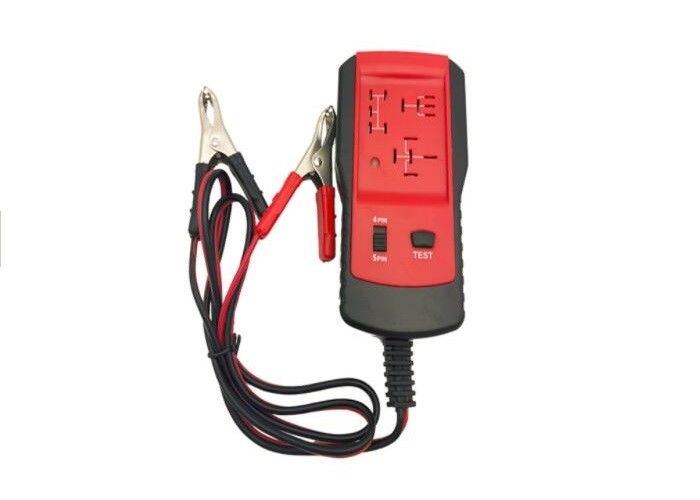

전자 자동차 릴레이 테스터 도구, 12V 자동차 배터리 테스터 11 ~ 15V

전자 자동차 릴레이 테스터, 12V 자동차 자동 배터리 체커

나. 설명

AE100은 가장 일반적인 자동차 계전기의 일반적인 상태 및 작동 상태를 알려주는 릴레이 용 빠른 검사기입니다. 테스터는 자동차 배터리 (11V - 15V)를 릴레이 코일에 연결하여 릴레이 접점이 제대로 작동하는지 점검합니다. 테스터는 각 테스트 세션 동안 핀 구성, 접점 폐쇄 및 개방 시간, 릴레이의 일관성을 관찰합니다. 테스터는 테스트 세션 중에 모두 녹색 LED가 켜지면 RED LED가 켜지지 않으면 녹색 LED를 켭니다.

II. 사용 설명서

1. 전원 코드를 자동차 배터리에 연결합니다. 검은 색 악어 클립을 음극 단자에 연결하고 빨간색 악어 클립을 양극성 단자에 연결합니다.
2. LED가 빨간색으로 켜지면 테스터의 전원이 켜집니다. 테스터에 연결하기 전에 릴레이를 점검하십시오. 4 핀 릴레이 인 경우 테스터에서 "4 핀"을 선택하십시오. 5 핀 릴레이 인 경우 테스터에서 "5 핀"을 선택하십시오.
3. 3 개의 콘센트 중 하나에 릴레이를 연결하십시오. - "Test"버튼을 누르십시오.
4. 테스터는 알 수없는 릴레이의 핀 구성을 점검합니다. 알 수없는 릴레이가 일반적인 자동차 릴레이의 대부분과 같지 않거나 알 수없는 릴레이의 핀이 파괴되면 테스터는 RED LED를 켭니다.
5. 테스터는 계전기의 핀 구성이 맞으면 접점을 닫고 열 때까지의 시간을 테스트하기 위해 계전기를 열고 닫습니다. 테스터는 시간이 초과되면 RED LED를 즉시 비 춥니 다.
6. 테스터는 접점 폐쇄 및 열림 시간을 테스트 한 후 릴레이의 일관성을 점검합니다. 테스터가 통과되면 녹색 LED에 불이 들어오고 빨간색 LED가 켜지지 않으면 빨간색 LED가 켜집니다.
7. 자동차 배터리에서 전원 리드를 분리하고 테스터에서 릴레이를 제거합니다.

III. 패키지 포함

1 x 자동차 릴레이 테스터
1 x 사용자 설명서
