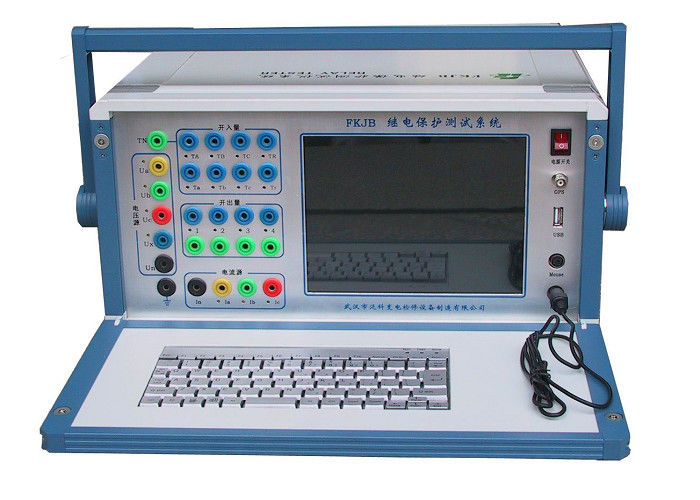

4U3I 채널 출력 릴레이 테스트 세트 / 릴레이 테스트 키트 고정밀 0 ~ 1000Hz
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 용법: | 릴레이 구경측정 테스트의 모든 knids | 산출: | 4U3I는 산출에 수로를 열습니다 |
|---|---|---|---|
| 현재 근원: | 3*30A | 전압 근원: | 4*120V |
| 정확도를 시험하십시오: | 만큼이나 0.2% | 출력 주파수: | 0~1000Hz |
| 하이 라이트: | 릴레이 테스트 키트,보호 릴레이 테스트 장비 |
||
보호 릴레이 테스트 세트, 4U3I 릴레이 분석기, 릴레이 교정 테스터, 릴레이 보호기 종합 테스터
I. 기술 설명
주요 제어 보드는 DSP + FPGA 아키텍처, 16 비트 DAC 출력, 고밀도 사인파 2000 파를 생성하여 파동 품질을 크게 향상시키고 테스트 장비의 정확도를 향상시킵니다.
고전적인 Windows XP 운영 인터페이스, 친절한 인간 - 기계 인터페이스, 쉽고 빠르게 작동; 고성능 임베디드 산업용 제어 컴퓨터 및 풍부한 시각 정보를 제공하는 800 × 600 TFT 트루 컬러 디스플레이의 8.4 인치 해상도에는 현재 작업 조건 및 모든 종류의 도움말 정보가 포함됩니다.
케이스를 열었을 때 릴레이를 조정하여 정확도를 보정하지 않는 자기 교정 기능이있는 소프트웨어는 정확성의 안정성을 크게 향상시킵니다.
II. 기능 및 특징
- 클래식 윈도우 사용자 인터페이스, 친숙한 인터페이스, 쉬운 조작;
- 고성능 산업용 컴퓨터 및 8.4 "대형 스크린 고해상도 컬러 TFT LCD 디스플레이를 내장 한 PC104 시리즈. 장비의 작동 조건, 다음 단계 팁 및 모든 종류의 도움말 정보를 포함한 풍부한 시각적 정보를 제공 할 수 있습니다.
- 초박형 101 표준 키보드 및 광학 마우스가 장착되어 있으므로 일반 PC와 동일한 방식으로 작동 할 수 있습니다.
- 쉬운 데이터 액세스 및 소프트웨어 유지 관리를위한 외부 USB 인터페이스 장착.
- 자동 디스플레이 및 테스트 데이터 기록 및 벡터 및 특성 곡선 그리기 완료로 다른 외부 장치없이 모든 프로젝트 완료
- 이 웨이브는 고성능 16 비트 D / A 컨버터를 통해 고정밀 도로 선형성이 우수합니다. 게다가, 그것은 좋은 과도 응답과 진폭 - 주파수 특성을 가지고 있습니다. 전체 측정 범위에서 정밀 파형을 보장 할 수 있습니다.
- 독특한 알고리즘은 파형을 정확하게 만들고 신호가 순수한 사인파임을 보장합니다.
- 직접 출력 AC 전압, AC 전류, DC 전압, DC 전류, 가변 위상 및 가변 주파수;
- 전통적인 Ua, Ub, Uc, Ia, Ib, Ic를 제외하면 네 번째 출력 전압 Ux도 있습니다. Ux는 다양한 3U0의 출력, 라인 보호 테스트 중 출력 라인의 전압 등과 같은 다양한 기능에 사용될 수 있습니다.
- 110V / 220V 보조 조절 가능 DC 전원 공급 장치, 최대 1A 최대 출력 전류, 전압은 80 % ~ 100 % 범위 내에서 조정할 수 있으며 장치 및 회로의 DC 작동 전원 공급 장치 및 시험 전압의 80 %로 사용할 수 있습니다.
- 출력 접점의 양이 8 개의 입력과 4 개의 출력으로 나와 있습니다. 입력 인터페이스는 수동 (공중 접촉) 및 능동 모두에 자동으로 적응할 수 있으며 극성의 활성 입력에 자동으로 적응할 수 있습니다. ± 250V의 입력 전압 범위 내에서 정상적으로 작동 할 수 있습니다.
- GPS 동기화 트리거 오류는 50μS 미만입니다.
- 복잡한 검증을 완료하고, 모든 종류의 보호 값을 검사 및 테스트하고, 재생 결함을 완료 할 수 있습니다. 또한 실시간 데이터 저장, 벡터 디스플레이, 보고서 인쇄 등을 수행 할 수 있습니다.
- 잘 설계된 섀시 구조, 작은 크기, 우수한 방열. 포괄적이고 신뢰할 수있는 보호, 고장 진단 및 자동 잠금 기능;
III. 기술 지표 :
1.AC 전류 소스
| 최대 출력 | 3 × 30A / 상 | 해결 | 1 mA |
| 90A / 3-ph 병렬 | 전압 상승 및 하강 시간 | ≤200μS | |
| 맥스. 전력 출력 | 450 VA / 상, 병렬 900 VA / 3-ph | 진폭 - 주파수 특성 | 편차의 진폭 25 ~ 1000Hz 범위 내에서 ± 0.5 % |
| 각 위상의 출력 전류, 진폭, 주파수 및 위상 | 독립적으로 조정 가능 | 출력 시간 | 0 ~ 10A의 연속 출력; 연속 시간은 10A ~ 20A 내에서 60S 이상; 연속 시간은> 20A 내에서 10S 이상입니다. |
| 출력 정확도 | 0.2A ~ 30A 범위 내에서 전체 범위의 ± 0.2 % ± 0.02 % |
2.AC 전압 소스
| 맥스. 전압 출력 | 4 × 120V / 상 | 해결 | 1mV |
| 맥스. 출력 전압 | 60 VA / 상 | 전압 상승 및 하강 시간 | ≤120μS |
| 각 위상의 출력 진폭, 주파수 및 위상 | 독립적으로 조정 가능 | 진폭 - 주파수 특성 | 25 ~ 1000Hz 범위 내에서 ± 0.5 %의 변동폭 |
| 출력 정확도 | ± 0.1 % ± 0.02 % 범위 내 전체 범위 2 ~ 120V | ||
3.DC 전압 소스
| 전압 출력 | 0 ~ 300V (± 150V) | 해결 | 1mV |
| 정확성 | 0.5 % | 맥스. 전력 출력 | 100 VA |
4. 보조 DC 소스
| 전압 범위 | 220V의 110V 또는 80 % ~ 100 % | 110V 또는 220V 가변 DC 전원 출력 |
| 맥스. 전력 출력 | 100 VA |
5. 각도
| 범위 | 0 ° ~ 360 ° | 해결 | 1 ° |
| 정확성 | ± 1 ° |
6. 주파수
| 범위 | 25 ~ 1000Hz | 동기 | ≤ 10μS |
| 정확성 | 25 ~ 65 Hz에서, 절대 편차 ≤0.001Hz; 65 ~ 450 Hz에서, 절대 편차 ≤0.01Hz; 450 ~ 1000Hz에서, 절대 편차 ≤ 0.1Hz | 2에서 9까지 고조파를 중첩하십시오. | |
7. 입력
| 입력 임피던스 | ≥ 10KΩ | 타이밍 정밀도 | 1S 미만일 때 ≤1mS |
| 해결 | 0.1 mS | 연결 지점 | 입력 전압이 0 ~ ± 5V 이내 일 때 단락됩니다. 입력 전압이 + 15V ~ + 250V 또는 -15V ~ -250V 범위 내에 있으면 유휴 접점이 열려 있습니다. |
| 8 독립적 인 스위치 접점 입력 | |||
8.GPS 방아쇠
| 정전 용량 | 250V DC, 0.5A; AC 250V, 0.5A | GPS 트리거 | 오류 : ≤50μS |
| 4 쌍의 프로그램 가능한 스위칭 접점 출력 | |||
9. 전원
| AC 전압 입력 | 정격 값 : 220V-20 % ~ + 15 %; 기준값: 220V ± 2 % | AC 전원 주파수 | 정격 값 : 50 Hz-4 % ~ + 2 %; 기준값: 50 Hz ± 1 % |
| 입력 전원 | ≤1000 VA (≥10S) ≤2000 VA : 단기간 동안 |
10. 크기 및 사용 조건
| 치수 | 390 × 190 × 360 (W × H × D; mm) | 조건 사용 | T : -5 ~ + 45 ℃ RH : ≤90 % 대기압 : 80 ~ 110 kPa |
| 무게 | 약 19kg |
V. 작업 조건
- 주변 온도 : -5도 섭씨 50도 섭씨
- 공기의 상대 습도 : 90 % 이상 (섭씨 25도)
- 사용 장소 : 날씨가 좋을 때 옥내 또는 옥외
